31
I N S T R U C C I O N E S D E I N S TA L A C I Ó N
S I N M A R C O M O D E L O I C B C T 3 6 E U

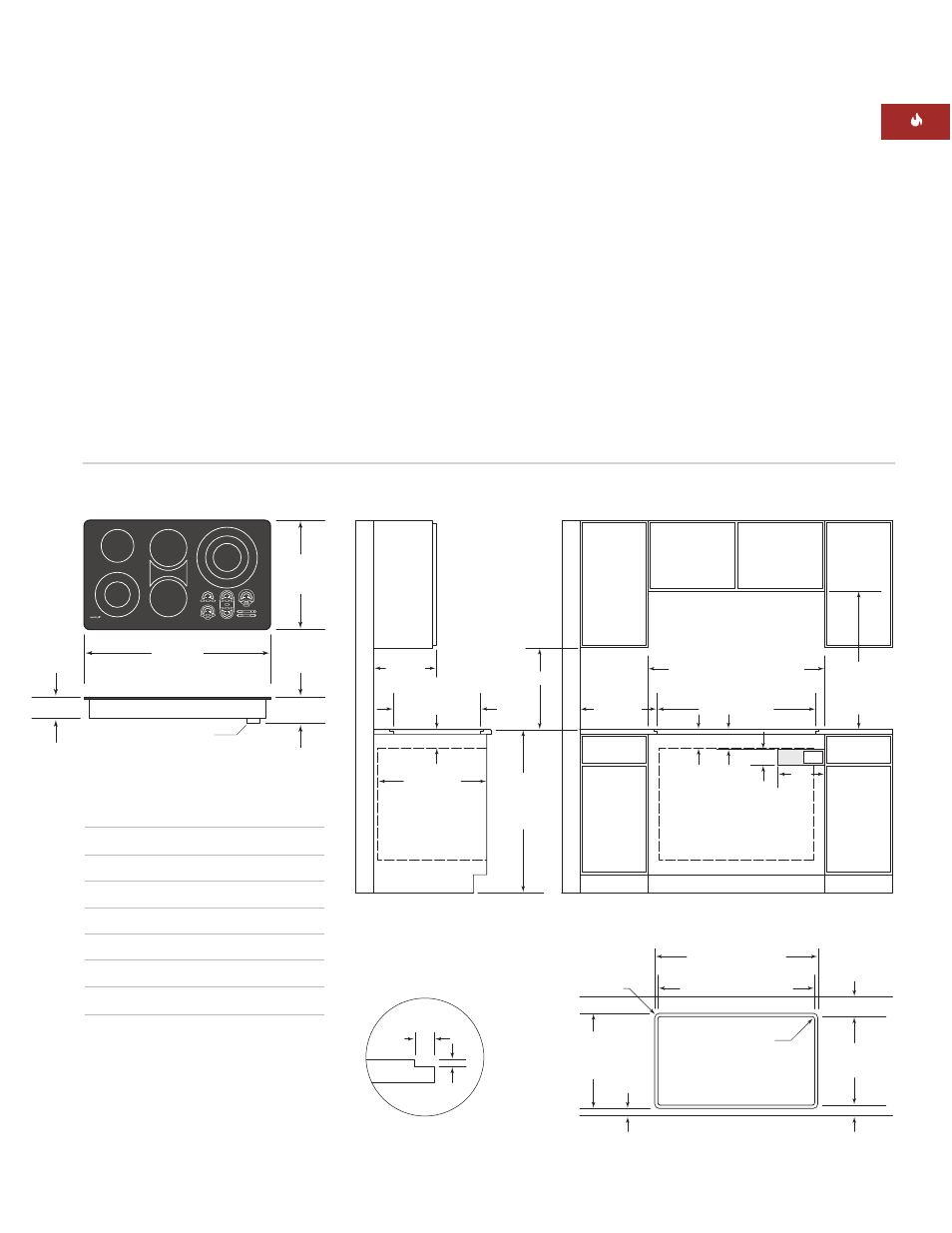

Las siguientes ilustraciones proporcionan las especifi-
caciones de instalación del modelo ICBCT36EU.
Para que la instalación le resulte más sencilla, cuando
instale el modelo ICBCT36EU se recomienda utilizar
armarios de 991 mm.
Se puede instalar un horno integrable sencillo de
914 mm debajo del modelo ICBCT36EU. Para esta
instalación, a menos que vaya a utilizar armarios con
un fondo superior a 610 mm, se recomienda que la
toma eléctrica se coloque en un armario base situado
a la derecha del horno. Consulte las instrucciones de
instalación que se proporcionan con el horno inte-
grable para obtener más información.
Si instala el modelo ICBCT36EU encima de los
armarios, la colocación de la toma eléctrica no es
importante. Es necesario colocar una caja de cone-
xiones a una distancia de 1,2 m de la parte trasera
derecha de la placa.
Si desea consultar las opciones de instalación del
modelo ICBCT36EU, vaya a la sección Instalaciones
sin marco en las páginas 32–33.
NOTA IMPORTANTE: En el caso de instalaciones
encastrada, se recomienda medir el cristal de la
placa antes de cortar la encimera para asegurarse
de que encaja de manera correcta. Puede haber
pequeñas variaciones entre la plantilla y la placa.
51 mm* mín
CORTE A LOS
MATERIALES
COMBUSTIBLES
(AMBOS LADOS)
457 mm
914 mm
ALTURA
ESTÁNDAR
DEL SUELO
A LA ENCIMERA
762 mm
ENCIMERA A
SUPERFICIE
INFLAMABLE
SOBRE LA PLACA
*Espacio mínimo desde ambos bordes laterales y desde el borde trasero del corte de la placa hasta los materiales inflamables situados a 457 mm sobre la encimera.
991 mm
FONDO DEL ARMARIO RECOMENDADO
914 mm mín
914 mm CAVIDAD DEL HORNO
918 mm**
ÁREA ACLOPADA PARA
INSTALACIÓN EMPOTRADA SÓLO
873 mm
ANCHURA DE CORTE DE LA PLACA
33 mm
RADIO
PARTE DELANTERA DE LA ENCIMERA
62 mm
492 mm
FONDO DE CORTE
DE LA PLACA
40 mm
537 mm**
ÁREA ACLOPADA
PARA INSTALACIÓN
EMPOTRADA SÓLO
11 mm RADIO
**Medida mínima, aunque se puede sobrepasar en 3 mm.
ÁREA ACLOPADA PARA
INSTALACIÓN EMPOTRADA SÓLO
8 mm
22 mm
max
PERFIL
DE ENCIMERA
CONSULTAR CORTE
DE LA ENCIMERA A CONT.
330 mm
máx
610 mm mín
CONSULTAR CORTE
DE LA ENCIMERA A CONT.
51 mm*
102 mm mín
E
254
mm 102 mm mín
A APERTURA
DEL HORNO
89 mm
114 mm
Medidas totales
Corte de la encimera
533 mm
FONDO
TOTAL
914 mm
ANCHURA TOTAL
140 mm 108 mm
CAJA PARA TERMINAL
M O D E L O I C B C T 3 6 E U
Anchura total 914 mm
Altura total 108 mm
Fondo total 533 mm
Fondo mínimo del armario 578 mm
Espacio mínimo de altura* 114 mm
Ancho del corte 873 mm
Fondo del corte 492 mm
E S P E C I F I C A C I O N E S D E L A I N S T A L A C I Ó N – M O D E L O I C B C T 3 6 E U
*Se necesita dejar un espacio mínimo de altura
de 159 mm entre la encimera y cualquier super-
ficie combustible que se encuentre justo encima
de la placa.
Si desea obtener las medidas detalladas del
bloque de terminales, consulte la ilustración
en la página 25.
Las medidas pueden variar ± 3 mm.
