I N S T R U C T I O N S D ’ I N S TA L L AT I O N
I N S T A L L A T I O N D E P L A Q U E S
D E C U I S S O N M U LT I P L E S
Si la plaque de cuisson électrique avec cadre doit
être utilisée avec une combinaison d’unités de
plaques de cuisson ou de dominos supplémentaires
et une bande de remplissage, la largeur de la
découpe est obtenue en ajoutant les dimensions des
découpes des unités correspondantes plus 32 mm
pour chaque unité additionnelle. Reportez-vous à
la figure ci-après.
REMARQUE IMPORTANTE : Si le modèle ICBCT15E
est installé avec des unités multiples, la largeur de
la découpe devrait être augmentée de 340 mm à
356 mm.
REMARQUE IMPORTANTE : Les modèles de
plaques de cuisson électriques sans cadre
ICBCT30EU et ICBCT36EU sont conçus pour être
installés avec d’autres unités de plaques de cuisson.
REMARQUE IMPORTANTE : Si les unités multiples
sont installées côte-à-côte, chaque unité doit avoir
son propre circuit électrique recommandé.
64 mm
min.
FACADE DU PLAN DE TRAVAIL
489 mm
PROFONDEUR DE
LA DECOUPE
743 mm
LARGEUR POUR 2 DOMINOS
1130 mm – LARGEUR POUR 3 DOMINOS OU
1124 mm – 762 mm LA PLAQUE DE CUISSON ET 1 DOMINO
1518 mm – LARGEUR POUR 4 DOMINOS OU
1511 mm – 762 mm LA PLAQUE DE CUISSON ET 2 DOMINOS OU
1276 mm – 914 mm LA PLAQUE DE CUISSON ET 1 DOMINO
356 mm
LARGEUR DE
LA DECOUPE

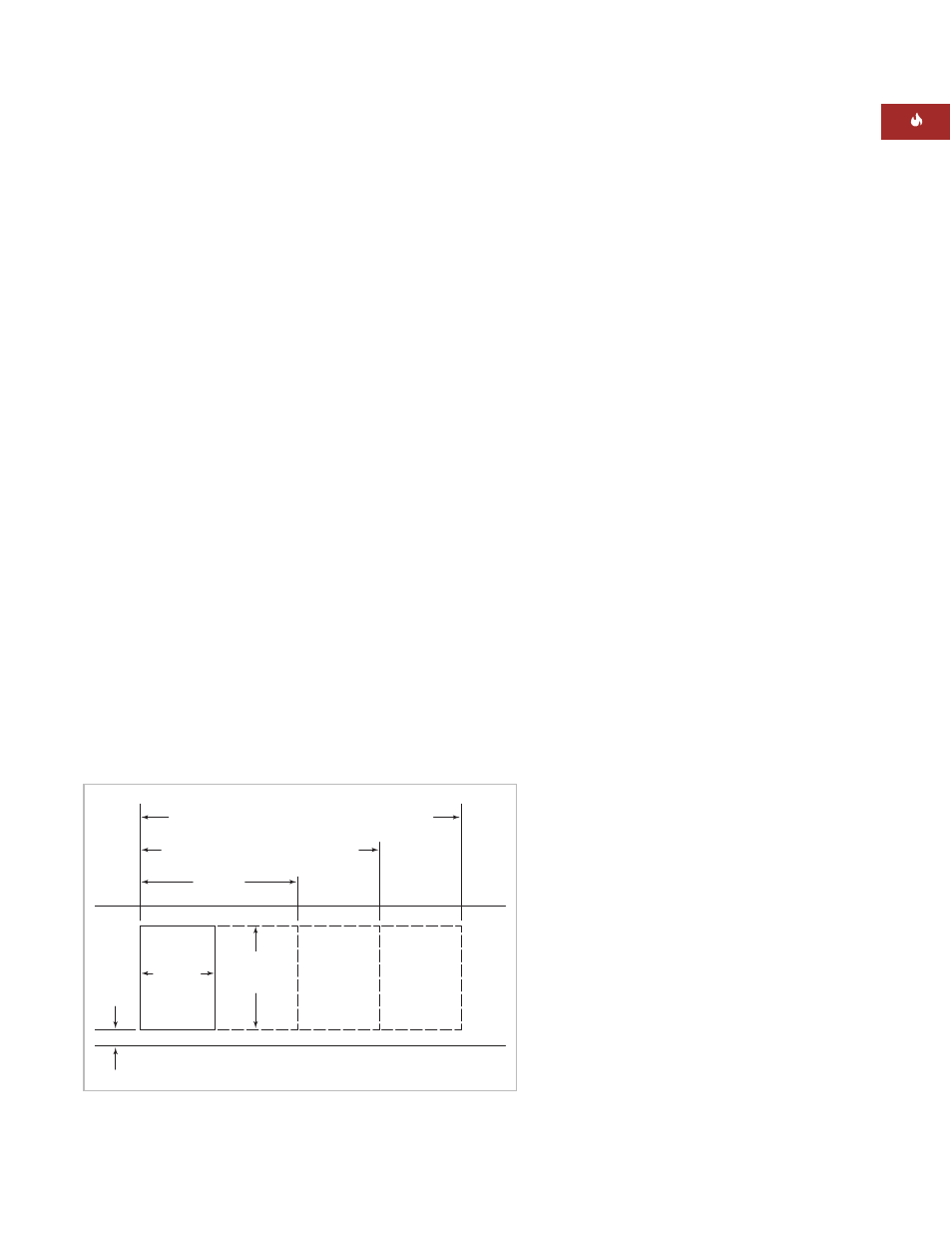

Dimensions de la découpe dans le plan de travail pour l’installation de plaques
de cuisson multiples
A C C E S S O I R E S
Vous pouvez vous
procurer les acces-
soires optionnels
auprès de votre
revendeur Wolf. Pour
obtenir les coordon-
nées de votre reven-
deur local, consultez
notre site Internet,
wolfappliance.com.
Si deux modules ou plus sont installés ensemble,
l’utilisation d’une bande de remplissage intégrée
(IFILLER/S) est recommandée. Si un système de
ventilation escamotable de 762 mm est également
installé, un support de domino intégrable
(ISUPPORT) est également requis. Pour de plus
amples renseignements sur ces accessoires,
adressez-vous à votre revendeur Wolf.
