65
Televisor con Pantalla LCD de 32" Insignia NS-32LCD
www.insignia-products.com

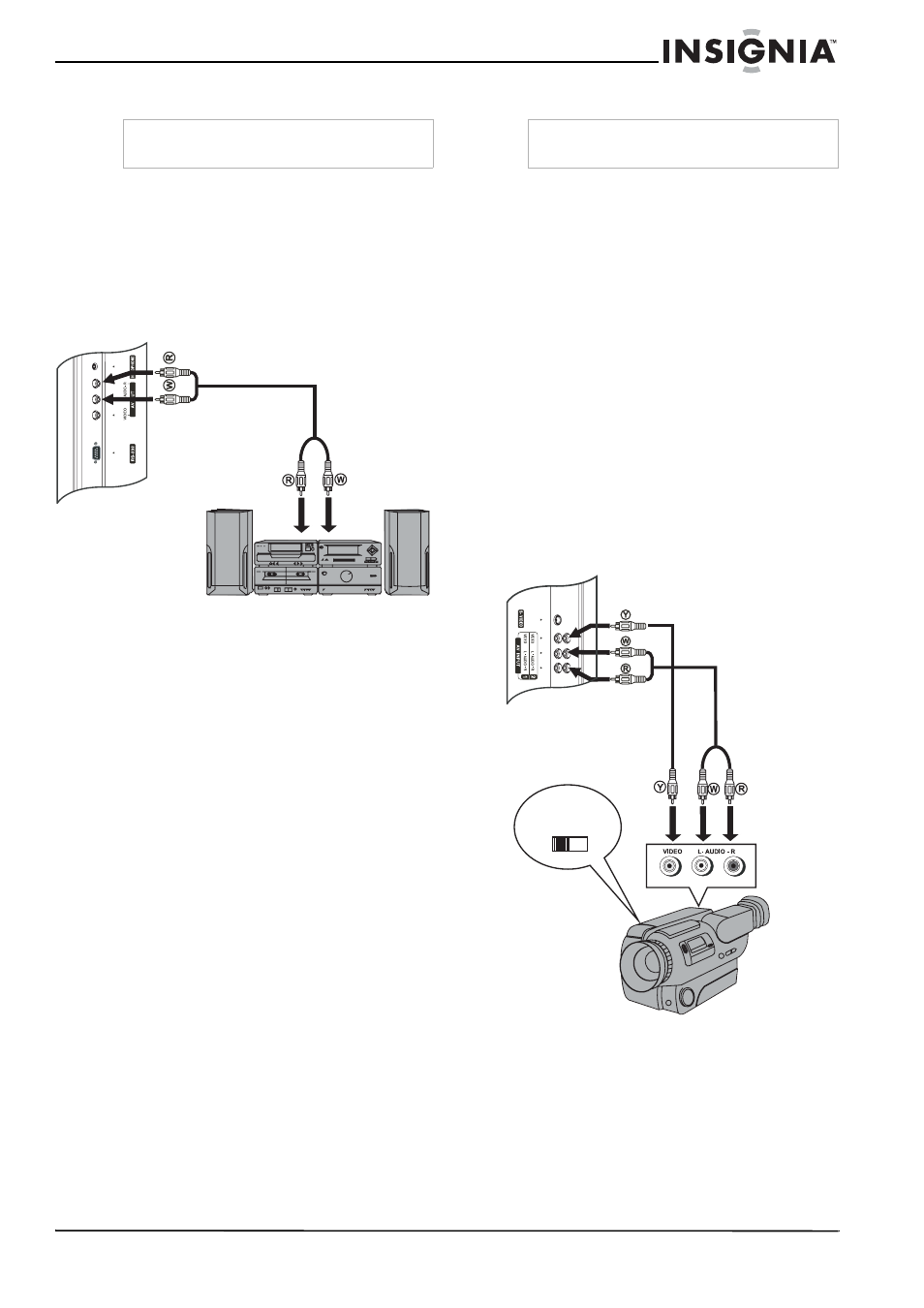

Conexión a un amplificador
Para conectarse a un amplificador:
1 Conecte el cable de audio en los conectores
AUDIO L (Izquierdo) y AUDIO R (Derecho)
en la parte posterior de su televisor.
2 Conecte el otro extremo de los cables de
audio en los conectores de entrada de audio
y video del amplificador.
Conexión de una cámara de video
Para conectarse y reproducir video de una
cámara de video:
1 Conecte el cable de audio/video en los
conectores AUDIO L (Izquierdo), AUDIO R
(Derecho) y VIDEO en la parte posterior de
su televisor.
2 Conecte el otro extremo del cable de
audio/video en los conectores de salida de
audio y video de la cámara de video.
3 Encienda su televisor.
4 Presione INPUT (Entrada) repetidamente
para seleccionar Composite 2
(Compuesto 2).
5 Encienda la cámara de video y colóquela en
el modo de salida. Refiérase a los
documentos de la cámara de video para
obtener más información.
6 Inserte una cinta en la cámara de video y
presione Play (Reproducir) en la cámara de
video.
Advertencia
Verifique que apague y desconecte su televisor
antes de instalar equipos.
TV
Cable de audio
W=blanco (audio izquierdo)
R=rojo (audio derecho)
Advertencia
Verifique que apague y desconecte su televisor
antes de instalar equipos.
TV Y=amarillo (video)
W=blanco (audio izquierdo)
R=rojo (audio derecho)
Cable de video Cable de audio
SALIDA ENTRADA
