36
Téléviseur ACL de 32 po Insignia NS-LCD32FS
www.insignia-products.com
Pour le raccordement à la TV câblée avec un
décodeur/décrypteur :
•

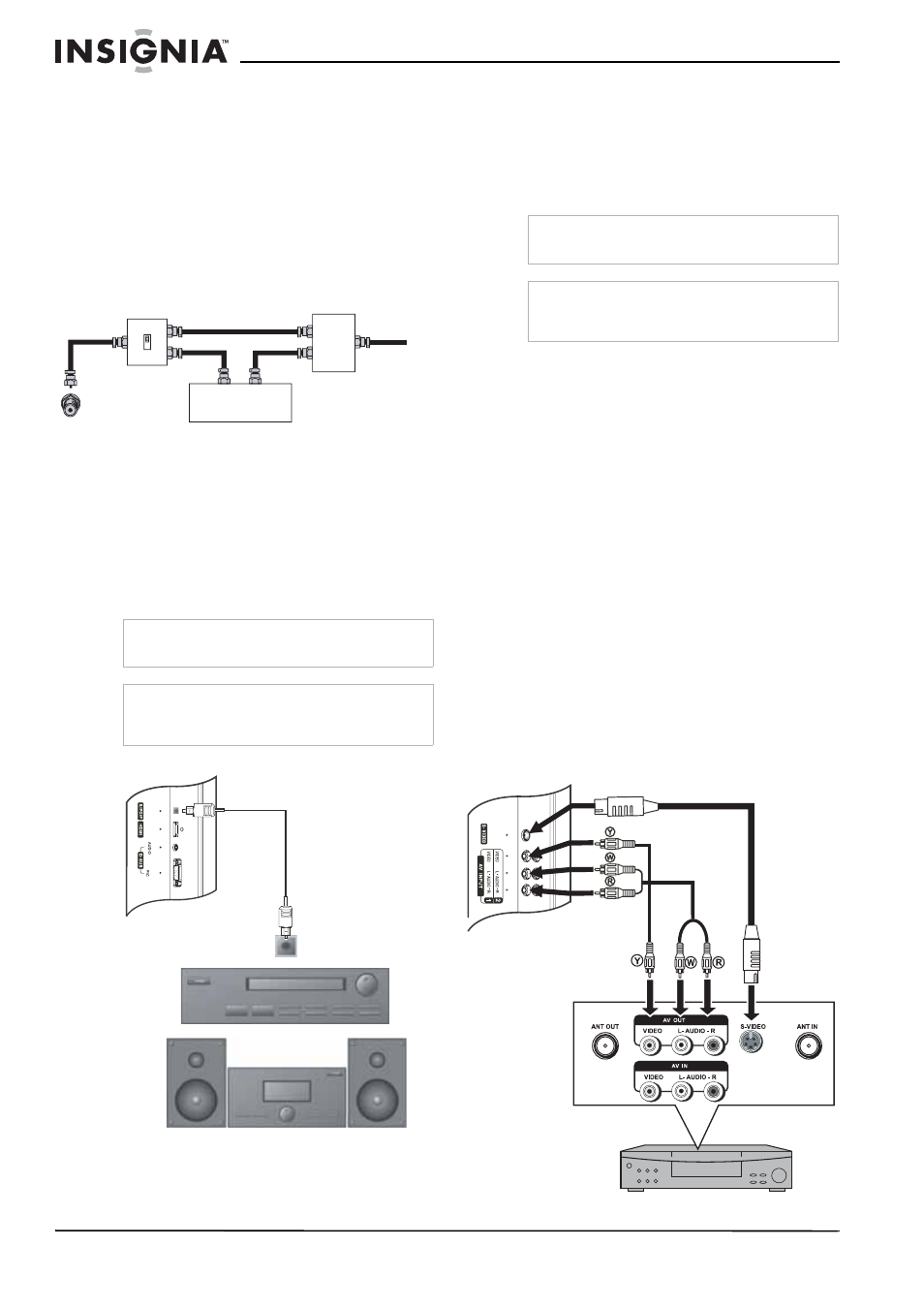

Se référer au schéma ci-après pour la
connexion d’un décodeur/décrypteur
(l’interrupteur RF et le répartiteur de signal
ne sont pas fournis).
Régler l’interrupteur RF en position A et
utiliser la télécommande de l’appareil pour
visualiser les canaux « en clair ». Régler
l’interrupteur RF en position B et utiliser les
commandes du décodeur/décrypteur pour
visualiser les canaux brouillés.
Connexion d’un système audio
Pour connecter un système audio :
1 Brancher le câble S/PDIF optique sur la prise
S/PDIF située au dos de l’appareil.
2 Brancher l’autre extrémité du câble S/PDIF
sur une prise d’entrée S/PDIF du système
audio.
Connexion d’un magnétoscope
Il est possible de connecter un magnétoscope
avec un câble audio/vidéo standard ou un câble
S-Vidéo. Le câble S-Vidéo ne fournit pas de son.
Si un câble S-Vidéo est utilisé, des câbles audio
sont nécessaires pour la connexion de la sortie
audio.
Pour connecter un magnétoscope et lire une
cassette vidéo :
1 Brancher le câble audio/vidéo sur les prises
d’entrée AUDIO L (gauche), AUDIO R
(droite) et VIDEO au dos de l’appareil.
2 Brancher l’autre extrémité du câble
audio/vidéo sur les prises de sortie vidéo et
audio du magnétoscope.
- OU -
Brancher les câbles audio tels que décrit
ci-dessus, puis connecter une extrémité du
câble S-Vidéo à la prise S-Vidéo au dos de
l’appareil et l’autre extrémité à la prise
S-Vidéo du magnétoscope.
3 Allumer le téléviseur.
4 Appuyer plusieurs fois sur INPUT (Entrée)
pour sélectionner Composite1 (ou S-Video
si le magnétoscope est connecté à la prise
S-Vidéo).
5 Mettre le magnétoscope sous tension.
6 Insérer une cassette vidéo, puis appuyer sur
PLAY (Lecture).
Avertissement
S’assurer d’éteindre et de débrancher l’appareil
avant l’installation de périphériques.
Remarque
Pour les systèmes de cinéma maison, utiliser un
câble S/PDIF (optique) pour obtenir les meilleures
performances sonores.
Interrupteur RF
Décodeur/décrypteur pour la TV câblée
Répartiteur de signal à deux voies
Out
(Sortie) In
(Entrée)
A
B
TV
Câble S/PDIF
(optique)
Prise d’ENTRÉE
S/PDIF
Équipement audio
Système stéréo
OU
Avertissement
S’assurer d’éteindre et de débrancher l’appareil
avant l’installation de périphériques.
Remarque
Pour obtenir une meilleure vidéo, utiliser la prise
S-Vidéo si le magnétoscope est doté d’une
connexion S-Vidéo.
OU
Câble S-Vidéo
Câble audio
Câble vidéo
Y = Jaune (vidéo)
W = Blanc (audio gauche)
R = Rouge (audio droite)
TV
Magnétoscope
