64
Televisor con Pantalla LCD de 32" Insignia NS-32LCD
www.insignia-products.com

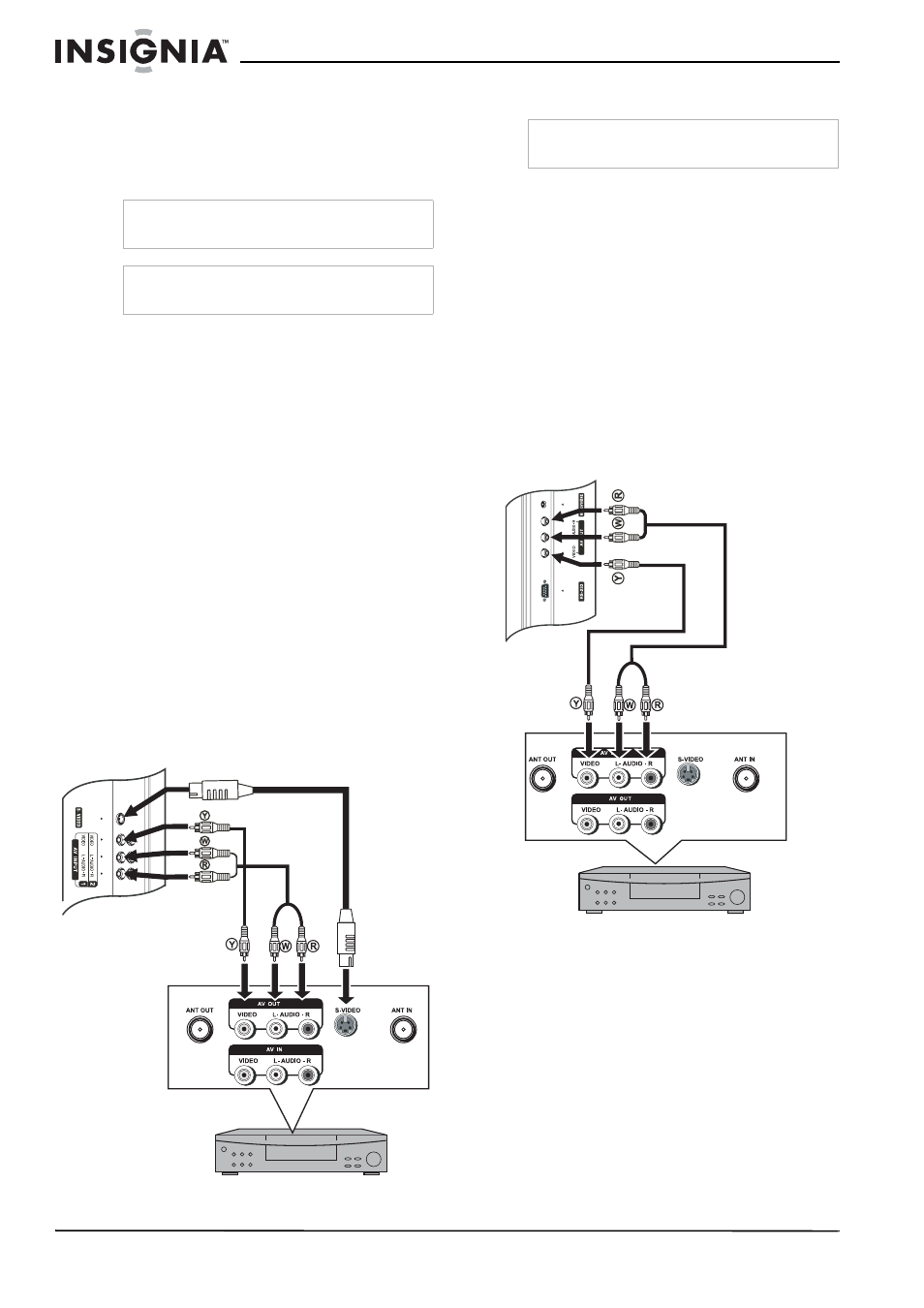

Conexión de un VCR
Puede conectar un VCR con un cable de
audio/video estándar o con un cable de S-Video.
El cable de S-Video no incluye el sonido. Si usa
un cable de S-Video, necesitará usar cables de
audio para conectar la salida del sonido.
Para conectarse a un VCR y reproducir una
cinta de video:
1 Conecte el cable de audio/video en los
conectores AUDIO L (Izquierdo), AUDIO R
(Derecho) y VIDEO en la parte posterior de
su televisor.
2 Conecte el otro extremo del cable de
audio/video en los conectores de salida de
audio y video del VCR.
- O -
Conecte los cables de audio cómo se indica
arriba y conecte un extremo de un cable de
S-Video en el conector de S-Video en la
parte posterior de su televisor y el otro
extremo en el conector de S-Video en el
VCR.
3 Encienda su televisor.
4 Presione INPUT (Entrada) repetidamente
para seleccionar Composite1 [Compuesto
1] (o S-Video si conectó el VCR al conector
S-Video).
5 Encienda su VCR.
6 Inserte una cinta de video y presione PLAY
(Reproducir).
Conexión de un VCR (para grabar)
Para conectarse y grabar un programa en un
VCR:
1 Conecte el cable de audio/video en los
conectores AUDIO L (Izquierdo), AUDIO R
(Derecho) y VIDEO en la parte posterior de
su televisor.
2 Conecte el otro extremo del cable de
audio/video en los conectores de entrada de
audio y video en el VCR.
3 Encienda su televisor.
4 Seleccione el programa que desea grabar.
5 Encienda el VCR.
6 Inserte una cinta de video, luego presione el
botón de grabar en el VCR.
Advertencia
Verifique que apague y desconecte su televisor
antes de instalar equipos.
Nota
Para obtener el mejor video, use el conector de
S-Video si su VCR tiene una conexión de S-Video.
O
Cable de S-Video
Cable de audio
Cable de video
Y=amarillo (video)
W=blanco (audio izquierdo)
R=rojo (audio derecho)
TV
VCR
Advertencia
Verifique que apague y desconecte su televisor
antes de instalar equipos.
TV
Y=amarillo (video)
W=blanco (audio izquierdo)
R=rojo (audio derecho)
Cable de video
Cable de audio
