35
Téléviseur ACL de 32 po Insignia NS-LCD32FS
www.insignia-products.com
Connexion du téléviseur à une prise
secteur
Pour connecter le téléviseur à une prise
secteur :
• Brancher le cordon d’alimentation sur une
prise secteur.

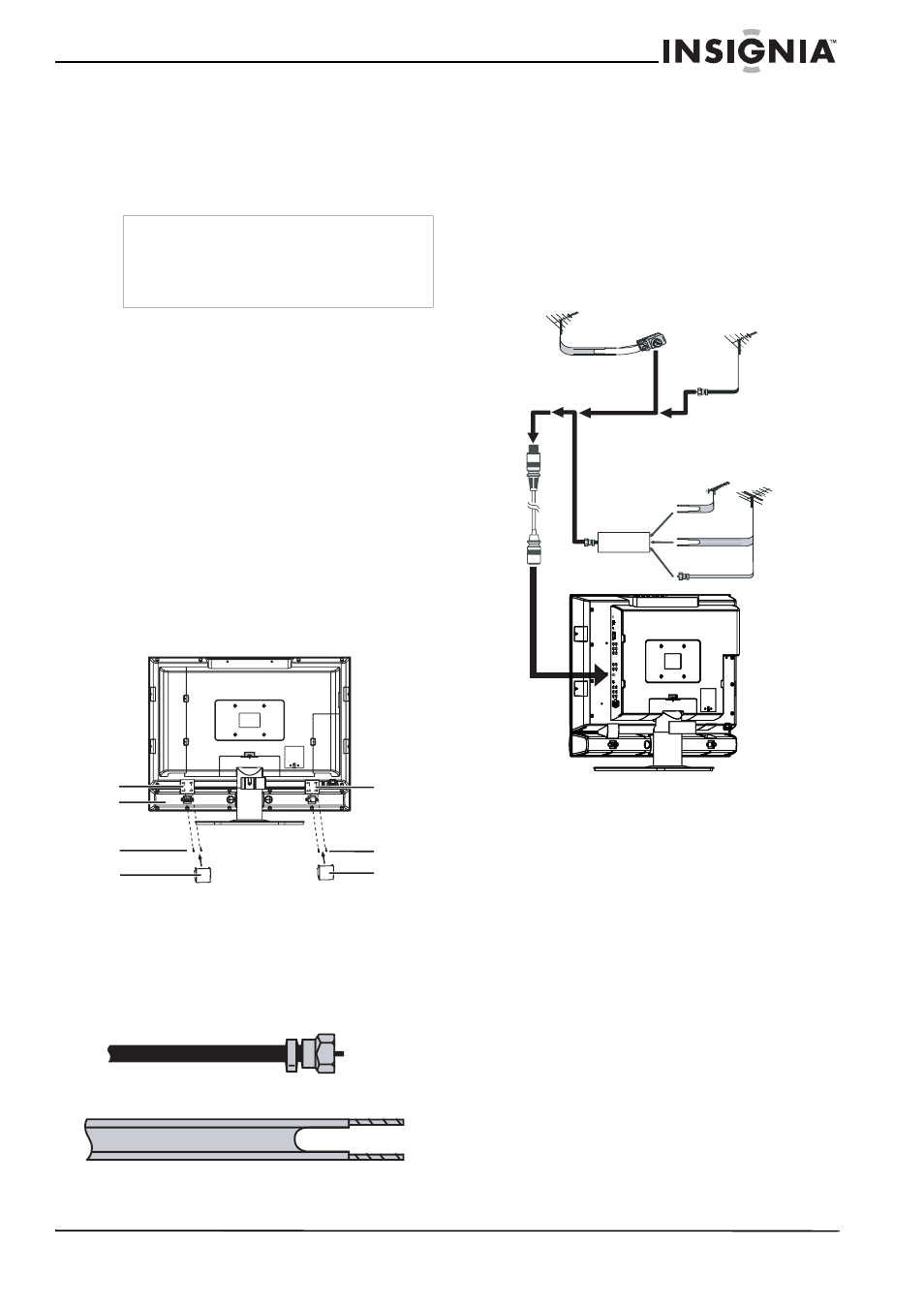

Fixation et connexion des haut-parleurs
Pour fixer et connecter les haut-parleurs au
téléviseur :
1 Débrancher le cordon d’alimentation de
l’appareil ainsi que tous les périphériques
connectés à ce dernier.
2 Connecter chaque haut-parleur et la plaque
fixe au téléviseur à l’aide des vis fournies,
puis serrer les vis.
3 Installer les deux caches de connexion sur
les plaques fixes.
4 Connecter les haut-parleurs aux prises pour
haut-parleurs situées sur les panneaux
latéraux de l’appareil. S’assurer de connecter
les câbles audio des haut-parleurs aux prises
de sortie des haut-parleurs de façon à
correspondre aux symboles + et – de ces
derniers par la couleur.
Connexion d’une antenne externe
Les câbles d’antenne sont de deux types :
75 ohms et 300 ohms.
• Si le câble d’antenne utilisé a un connecteur
de 75 ohms, le brancher sur la prise coaxiale
située au dos de l’appareil.
• Si le câble d’antenne utilisé a un connecteur
de 300 ohms, le brancher sur un adaptateur
de 300 à 75 ohms (non fourni), connecter
l’adaptateur à un câble de 75 ohms, puis
brancher l’autre extrémité du connecteur de
75 ohms sur la prise coaxiale située au dos
de l’appareil.
Utiliser l’illustration ci-après pour connecter une
antenne extérieure :
Raccordement à la TV câblée
L’appareil est doté d’une prise de 75 ohms pour
le raccordement à la TV câblée.
Certains câblo-opérateurs brouillent les signaux
des canaux par abonnement. Pour visualiser ces
canaux, il faut obtenir un décodeur/décrypteur.
Le raccordement direct à la TV câblée à
l'appareil est possible même sans un
décodeur/décrypteur. Avec un
décodeur/décrypteur, le raccordement à la TV
câblée est possible en utilisant un interrupteur
RF (non fourni). Pour plus d’informations sur la
connexion d’un décodeur/décrypteur, contacter
le câblo-opérateur.
Pour le raccordement à la TV câblée sans
décodeur/décrypteur :
1 Brancher une extrémité d’un câble de
75 ohms sur la prise coaxiale au dos de
l’appareil.
2 Brancher l’autre extrémité sur la prise secteur
de la TV câblée.
Remarques
• Vérifier que la tension est correcte. Voir
l’étiquette au dos du téléviseur.
• Débrancher l’appareil de la prise secteur
lorsqu'il ne doit pas être utilisé pendant une
durée prolongée.
Plaque fixe Plaque fixe
Vis Vis
Cache de
connexion Cache de
connexion
Haut-parleur
Câble de 75 ohms
Câble de 300 ohms
Antenne VHF / UHF
Câble de 300 ohms avec
adaptateur
OU
Antenne VHF / UHF
Câble de
75 ohms
Câble
d'antenne
OUT
(Sortie) IN
(Entrée)
Mélangeur
OU
Antenne
UHF
Antenne
VHF
Antennes séparées
Antenne combinée
