Campana con tapa decorativa separada:
La base de la campana puede montarse de dos formas diferentes. Puede
montarse usando los agujeros bocallaves o bien los tres orificios de montaje.
La base puede montarse horizontal o verticalmente dependiendo del modelo
específico comprado.
Montaje del orificio de alineación:
• Use la plantilla de la tapa posterior del manual para marcar la posición de los
tornillos.
Nota: Asegúrese que los orificios estén a nivel antes de taladrar.
• Taladre dos orificios guía de 7/32 pulgadas de diámetro para las anclas de
pared e inserte las anclas.
• Coloque en la pared los tornillos para los agujeros piloto, dejando expuesta
3mm (1/8 pulgada) de la rosca del tornillo (vea la Figura 5).
• En los agujeros piloto de la parte posterior de la base de la campana, cuelgue
la base en los tornillos (vea la Figura 5).
• Coloque la tapa de la campana sobre la(las) aleta(s) de la parte superior
de la base de la campana.

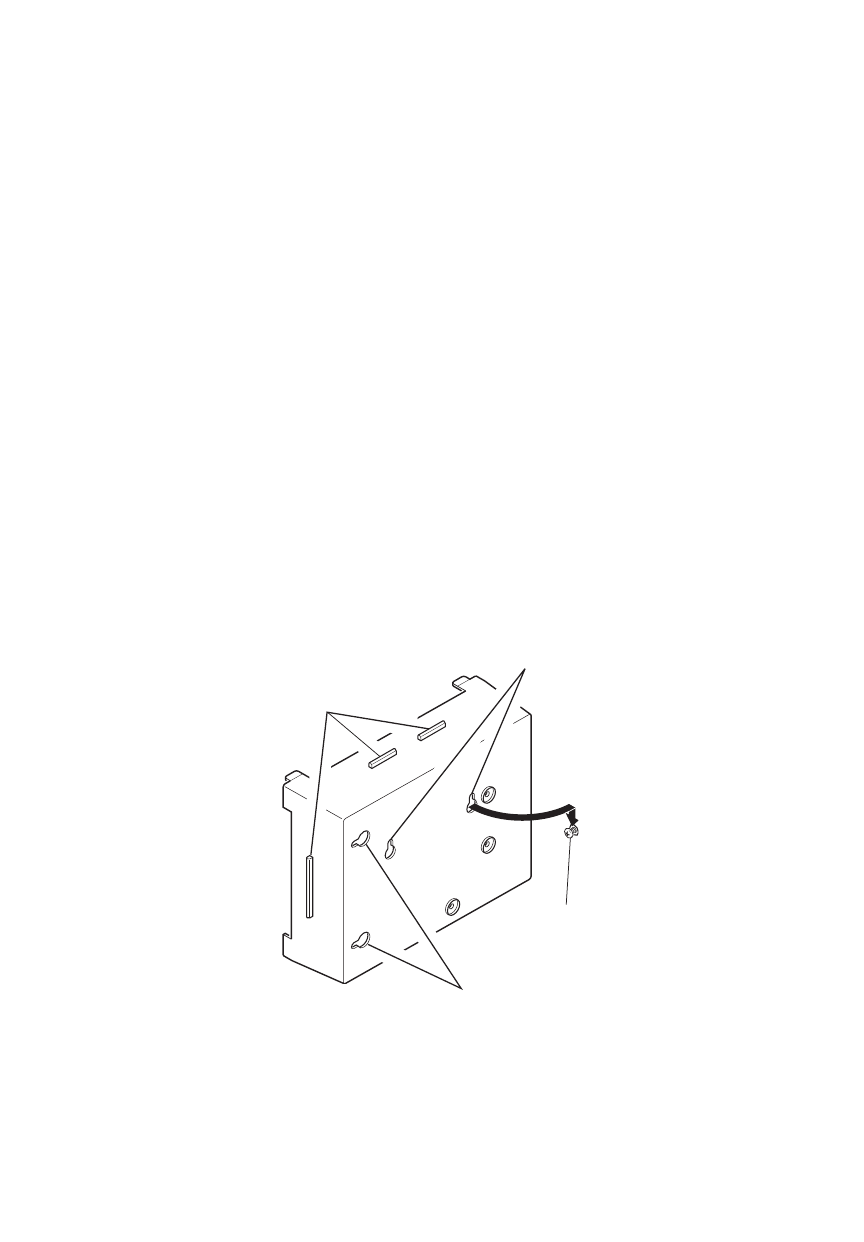

Figura 5 - Parte de atrás de la campana
Agujeros de alineación
(Montaje horizontal)
Agujeros de alineación
(Montaje vertical)
Aletas para
colgar la tapa
Tornillo para el agujero
de alineación (x2)
Nota: Se muestra la campana
en montaje horizontal.
Continúa
