Heat & Glo • 6000GCF-IPI, 6000GCF-IPILP • 2110-900 Rev. G • 9/08

50

B. Vent Components Diagrams (continued)

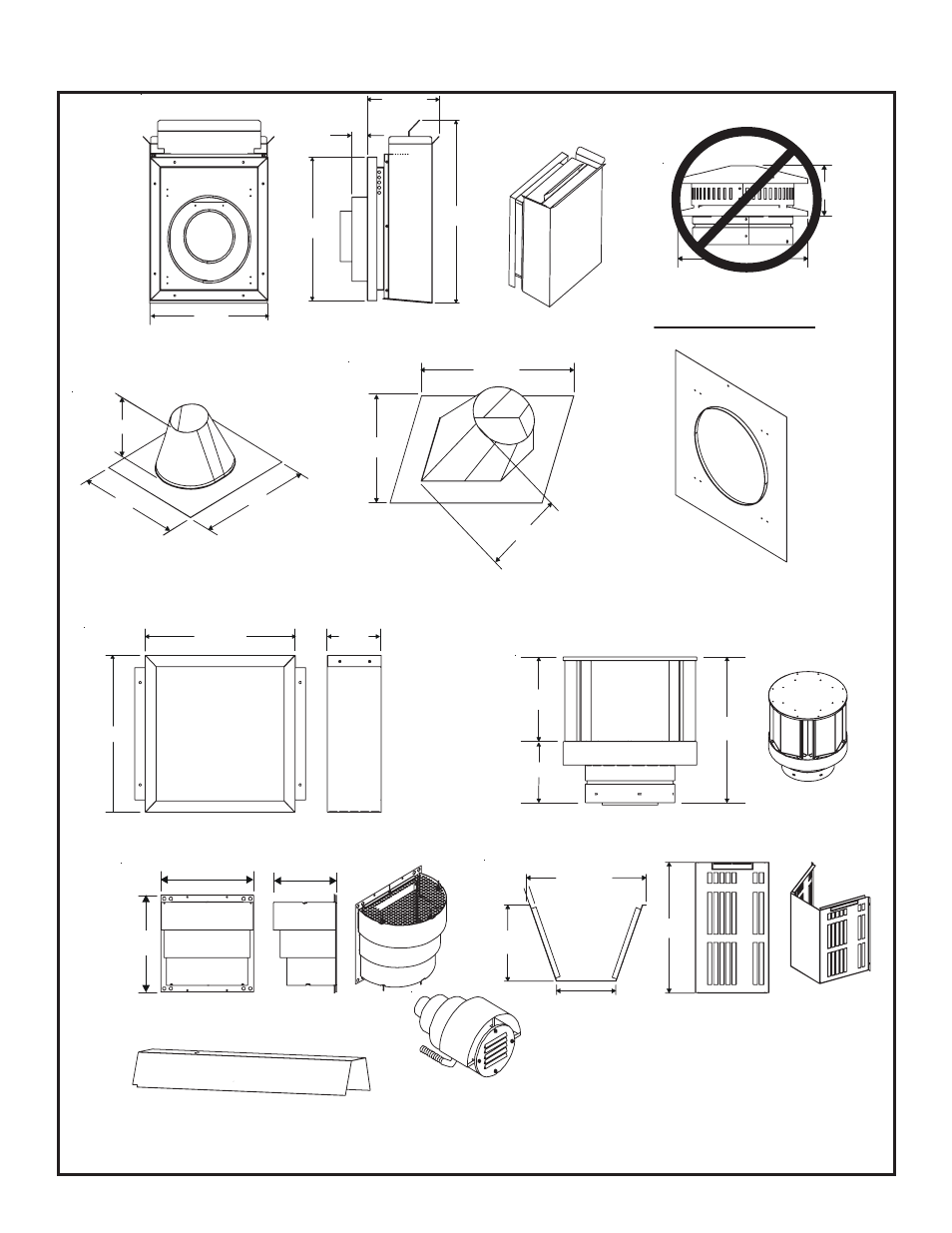

Figure 16.4 DVP vent components

DVP-TB1

Basement Vent Cap

12 in.

1-1/2 in.

7-3/8 in.

14 in.

17-3/4 in.

10-1/2 in.

3-7/8 in.

DVP-TV

Vertical Termination Cap

13-1/4 in.

24-5/8 in.

27-1/2 in.

RF6M

Roof Flashing Multi-pak

31 in.

24-5/8 in.

13-1/4 in.

RF12M

Roof Flashing Multi-pak

BEK

Trap Cap Brick Extension

13-3/4 in.

5 in.

13-3/4 in.

7-1/4 in.

5-1/4 in.

12-1/2 in.

DVP-TVHW

Vertical Termination Cap (High wind)

COOL-ADD

Cap Shield

11-5/8 in.

5-3/4 in.

7-1/8 in.

12-1/8 in.

Not for use on these models.

(For use on

Intellifire

appliances only)

PVK-80

Power Vent

DRC-RADIUS

Cap Shield

13-7/8 in.

9-1/2 in.

14 in.

DVP-TRAPFL

Flashing

DVP-HSM-B
Extended Heat Shield
