Outdoor Lifestyles by Hearth & Home Technologies Inc. • 4070-300 Rev D • 11/11

38

15-3/4 in.

(400 mm)

32-3/8 in.

(822 mm)

34-3/8 in

.

(873 mm)

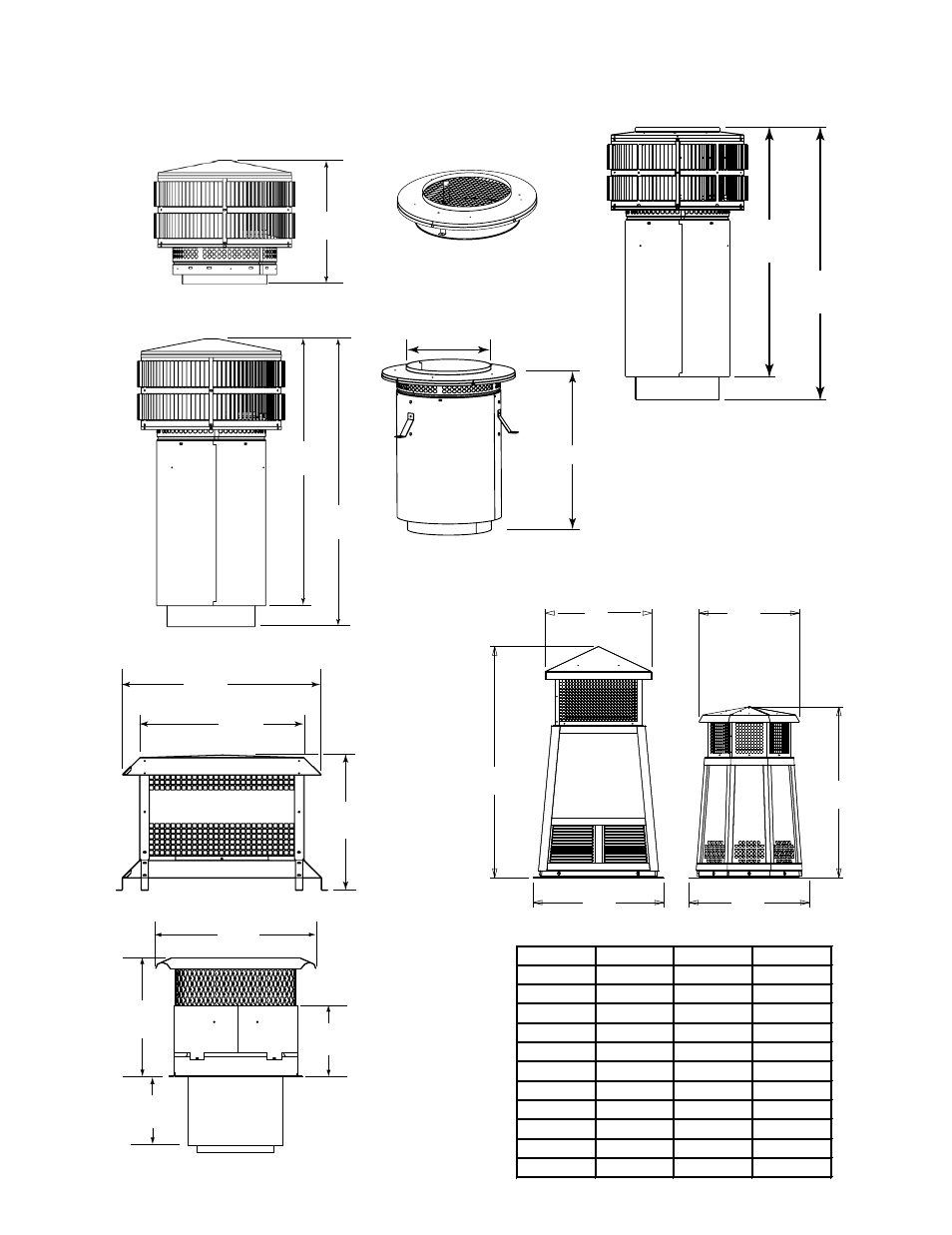

TR11T - Round Telescoping Termination Cap

ST1175 - Square Termination Cap

9-3/8 in.

(238 mm)

10-1/4 in.

(260 mm)

17 in.

(432 mm)

20 in.

(508 mm)

TCT1175 - Terra Cotta Cap

31-3/4 in.

(806 mm)

34-5/8 in.

(879 mm)

TR11-TV - Round Termination Cap

TR-TVK

26 in.

10 3/4 in.

CT11-A Adapter

TR11 - Round Termination Cap

D. Termination caps

B

C

B

A

C

A

DTS134/DTS146 DTO134/DTO146 Decorative Caps

23 in.

(584 mm)

19 in.

(483 mm)

15-5/8 in.

(397 mm)

DTO134

A

B

C

in

34

20

24

mm

864

508

610

DTO146

in

46

22.7

26

mm

1168

576

660

DTS134

in

34

21.18

24

mm

864

538

610

DTS146

in

46

21.18

26

mm

1168

538

660
