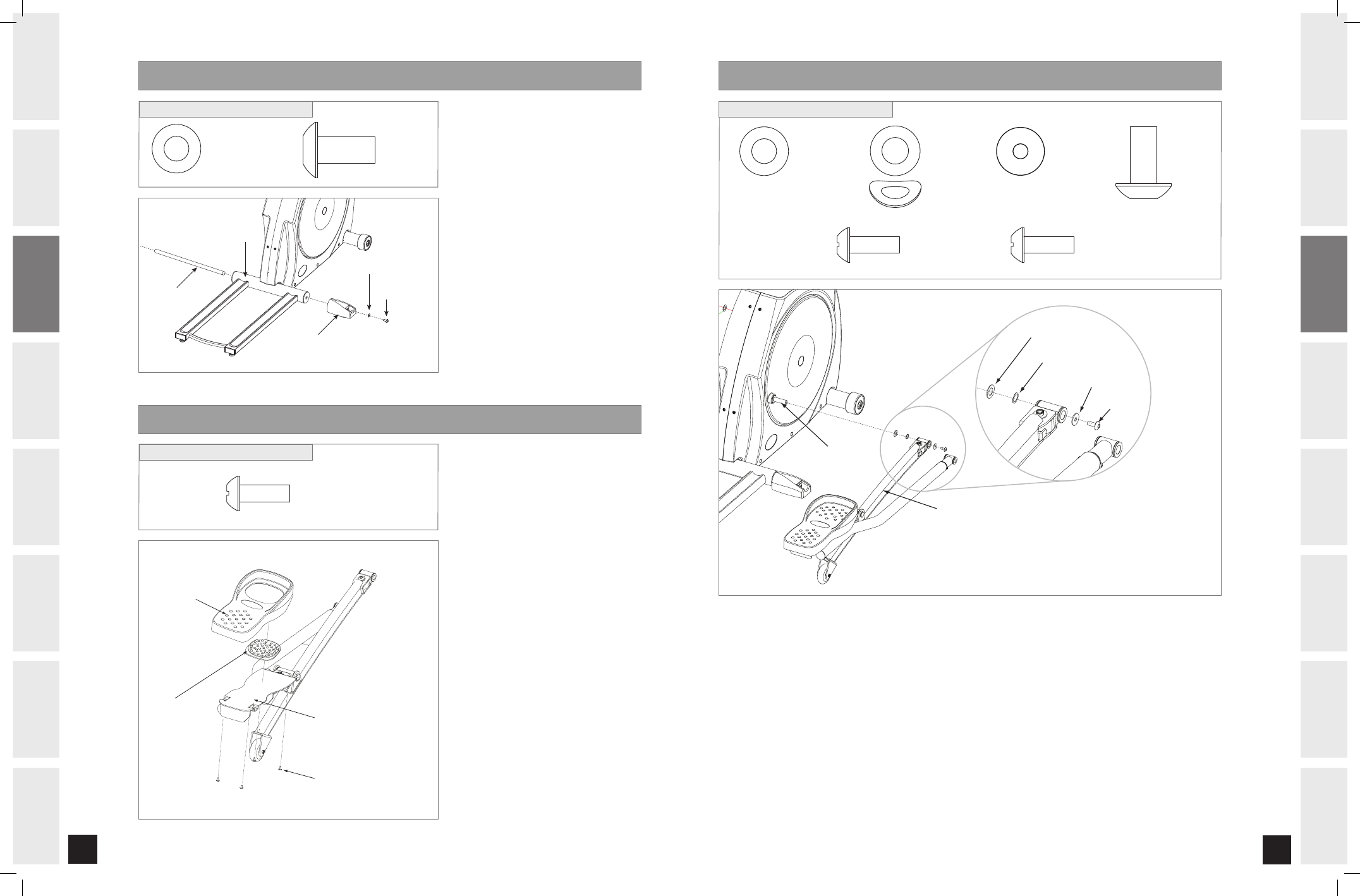

ASSEMBLY STEP 2
FLAT WASHER (E)
BOLT (F)
FOOT LEVELER
MAIN FRAME
FOOT LEVELER AXLE
A) Open
HARDWARE BAG FOR STEP 2.
B) Slide
FOOT LEVELER AXLE through MAIN
FRAME TUBE. (The FOOT LEVELER AXLE
is on top of bottom styrofoam, beside
the side shroud).
C) Slide left and right
FOOT LEVELERS
onto
MAIN FRAME.
D) Attach
FOOT LEVELERS using a
WASHER (E) and BOLT (F) on each side
of the
MAIN FRAME.
BOLT (F)
20 mm
Qty: 2
FLAT WASHER (E)
16 mm
Qty: 2
HARDWARE BAG FOR STEP 2 CONTENTS :
PEDAL ARM
PIVOT TUBE
FLAT WASHER (H)
WAVY WASHER (I)
FLAT WASHER (J)
BOLT (K)
ASSEMBLY STEP 3
SCREW (G)
12 mm
Qty: 8
A) Open
HARDWARE BAG FOR STEP 3.
B) (For Model 4.3E only) Fit
RUBBER PAD
into bottom of
FOOT PAD with traction
nubs facing up.
C) Attach
FOOTPAD to LOWER LINK ARM
PLATE using 4 SCREWS (G).
D) Repeat on other side.
FOOT PAD
LOWER LINK ARM PLATE
SCREW (G)
RUBBER PAD
(4.3E only)
ASSEMBLY STEP 4
HARDWARE BAG FOR STEP 3 CONTENTS :
BOLT (K)
13 mm
Qty: 2
FLAT WASHER (H)
29 mm
Qty: 2
FLAT WASHER (J)
27 mm
Qty: 2
WAVY WASHER (I)
23 mm
Qty: 2
SCREW (L)
15mm
Qty: 2
SCREW (M)
12mm
Qty: 2
HARDWARE BAG FOR STEP 4 CONTENTS :
A) Open
HARDWARE BAG FOR STEP 4.
B) Attach
PEDAL ARM to PIVOT TUBE using FLAT WASHER (H), WAVY WASHER (I), FLAT WASHER (J), and
BOLT (K).
C) Repeat on other side.
