TOOLS INCLUDED
PARTS INCLUDED
c
5mm Allen Wrench
c
Phillips Screw Driver
c
13/15mm Flat Wrench
c
T Wrench
c
1 Console
c
1 Console Mast
c
1 Console Mast Boot (3.3E & 4.3E ONLY)
c
2 Upper Handlebars
c
2 Lower Handlebars
c
2 Front Handlebar Covers
c
2 Rear Handlebar Covers
c
2 Lower Link/Pedal Arms
c
2 Elbow Covers
c
2 Roller Wheel Covers
c
1 Water Bottle Holder (2.3E only)
c
1 Water Bottle
c
2 Pedal Arm Covers
c
1 Top Cap
c
2 Foot Levelers
c
2 Foot Pads
c
2 Rubber Insert Pads (4.3E ONLY)
c
2 Guide Rail End Caps
c
1 Power Supply
c
5 Hardware Bags
If you have questions or if there are any missing parts, we will guarantee complete satisfaction.
Customer Tech Support contact information is located on the back panel of this manual.
BOLT (A)
ARC WASHER (C)
SPRING WASHER (B)
FLAT WASHER (D)
SPRING WASHER (B)
CONSOLE MAST
TOP CAP
CONSOLE WIRES
MAIN FRAME BRACKET
MAIN FRAME
BOLT (A)

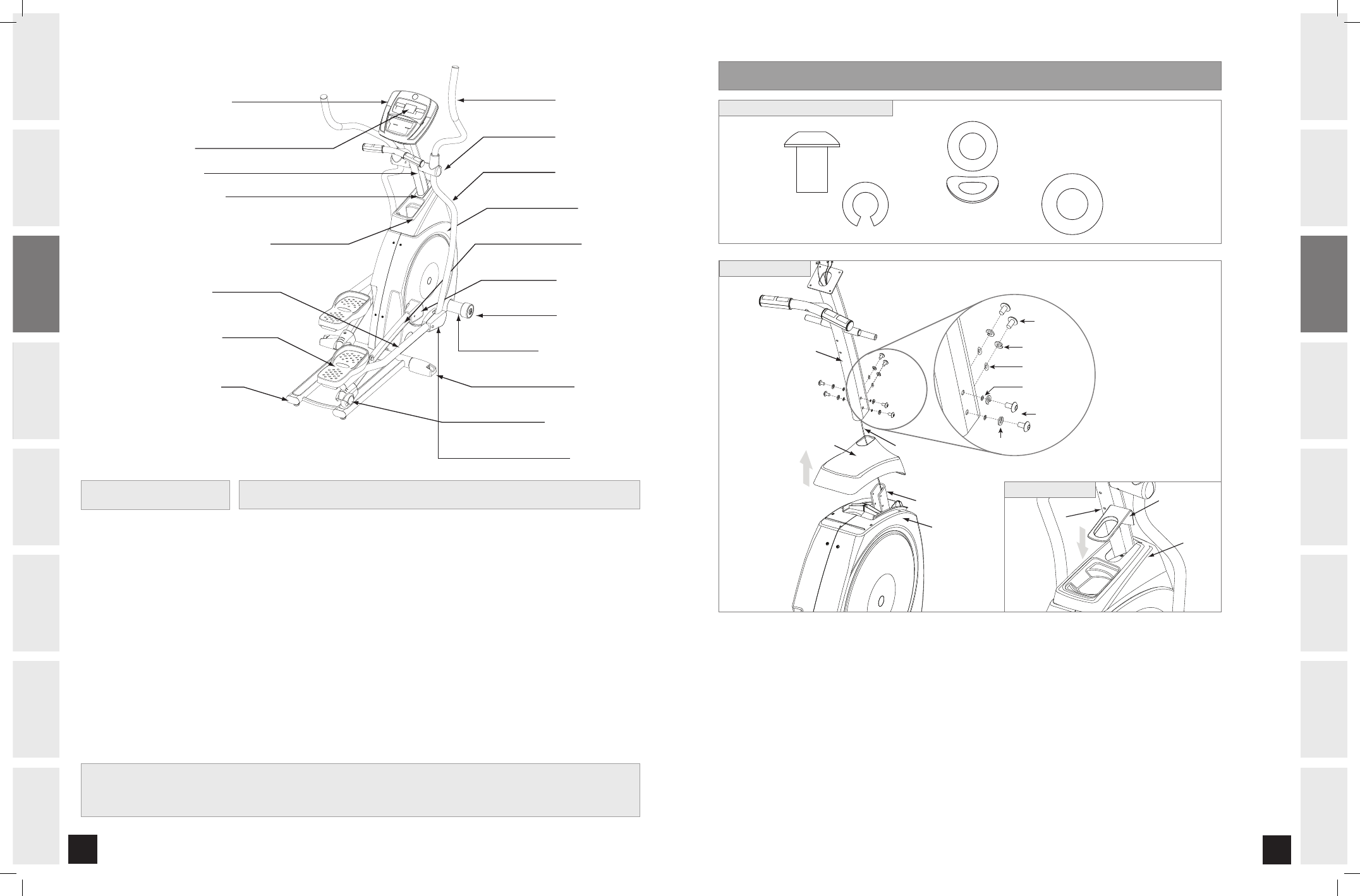

ASSEMBLY STEP 1
A) Open
HARDWARE BAG FOR STEP 1.
B) Carefully pull the
CONSOLE WIRES through the CONSOLE MAST using the twist tie located inside the CONSOLE MAST.
C) (For Models: 3.3E and 4.3E only) Slide the
MAST BOOT onto and up the CONSOLE MAST.
D) Slide the
TOP CAP onto and up the CONSOLE MAST.
E) Attach the
CONSOLE MAST to the MAIN FRAME BRACKET using 2 BOLTS (A), 2 SPRING WASHERS (B), and 2 ARC
WASHERS (C) on the front of the console mast. Attach the CONSOLE MAST on the sides using 2 BOLTS (A), 2 SPRING
WASHERS (B), and 2 FLAT WASHERS (D) on each side.
F) Slide the
TOP CAP (and boot if applicable) down onto the MAIN FRAME.
BOLT (A)
15 mm
Qty: 6
SPRING
WASHER (B)
15 mm
Qty: 6
FLAT
WASHER (D)
20 mm
Qty: 4
angle view
ARC
WASHER (C)
17 mm
Qty: 2
HARDWARE BAG FOR STEP 1 CONTENTS :
CONSOLE (3.3E shown)
LED DISPLAY
CONSOLE MAST
CONSOLE MAST BOOT
CUP HOLDER (3.3E and 4.3E only)
LOWER LINK ARM
PIVOTING FOOT PAD
GUIDE RAIL END CAP
UPPER HANDLEBAR
HANDLEBAR COVER
LOWER HANDLEBAR
MAIN FRAME
PEDAL ARM
PEDAL ARM COVER
TRANSPORT WHEEL
FRONT STABILIZER TUBE
FOOT LEVELER
ROLLER WHEEL COVER
ELBOW COVERS
2.3E SHOWN
CONSOLE MAST
MAST BOOT
TOP CAP
3.3E and 4.3E ONLY
