5 595-5295-11
1 Bombilla
Halógena
Detector
Control de luz
Requisitos
• El Control de Luz requiere 120 VCA.
• Para usar el Modo Manual, conecte el control con un
interruptor.
• Algunos códigos requieren instalación por un
electricista calificado.
• Se recomienda usar este producto con el empaque
provisto y con una caja de empalme marcada para
uso en lugares húmedos.
Aparato de Halógeno
y Detector de
Movimiento
Modelo SL-5525
3 conectores
de alambre
6 tornillos
(3 dimensiones)
Empaquetadura
Características
• Prende la luz cuando detecta movimiento.
• Apaga la luz automáticamente.
• La fotocélula mantiene la luz apagada durante el día.
• LED indica que se ha detectado movimiento (durante
el día o la noche).
Protector de
lámpara
1 perno
Lámina de montaje
FUNCIONAMIENTO
*Se pone en Automático al amanecer.
Para MODO MANUAL:
...préndalo.
1 segundo
APAGADO
luego...
Mueva el interruptor de
tiempo (ON-TIME) a 1, 5 ó 10
minutos
Apague el interruptor por
un segundo y préndalo
de nuevo*
Resumen de las modalidades del interruptor
Para PRUEBA:
Nota: Cuando lo prenda por primera vez espere unos 1
1 /
2
minutos hasta que el circuito se calibre.
PRUEBA
AUTOM.
MODO
MANUAL
ON-TIME Ponga el interruptor de tiempo (ON-
TIME), al fondo del detector, en la
posición de prueba (TEST).
10 5 1 TEST
ON-TIME
10 5 1 TEST
Para AUTOMATICO:
* Si se confunde mientras cambia de fases, apague la
electricidad por un minuto y préndala de nuevo.
Después del tiempo de calibración el control estará
en fase AUTO(MATICA).
Colgador plástico
Enchufe de
caucho
© 2004 DESA Specialty Products™ 595-5295-11 S

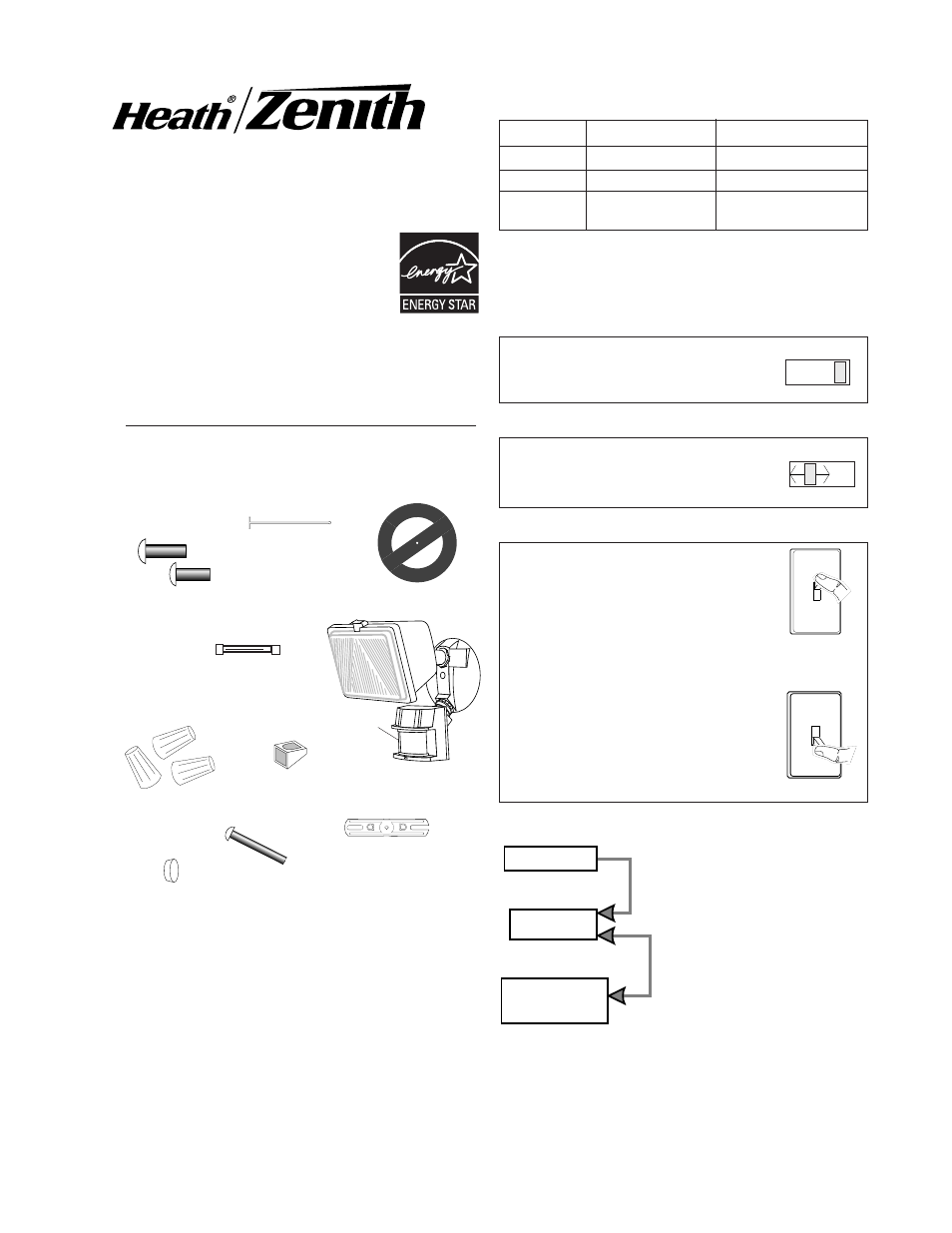

Este paquete tiene:
Modalidad: tiempo encendido Trabaja: Día Noche
Prueba 5 seg. x x
Autom. 1, 5 ó 10 min. x
Manual Hasta el x
amanecer*
Ponga el interruptor de tiempo (ON-
TIME) en la posición de 1, 5 ó 10
minutos.
El modo manual funciona sólo por la
noche porque la luz del día pone al
detector en modo AUTOMATICO.
Apague el interruptor por un segundo
y vuélvalo a prender.
El modo manual funciona sólo
cuando el interruptor de tiempo (ON-
TIME) está en la posición de 1, 5 ó
10 minutos.
