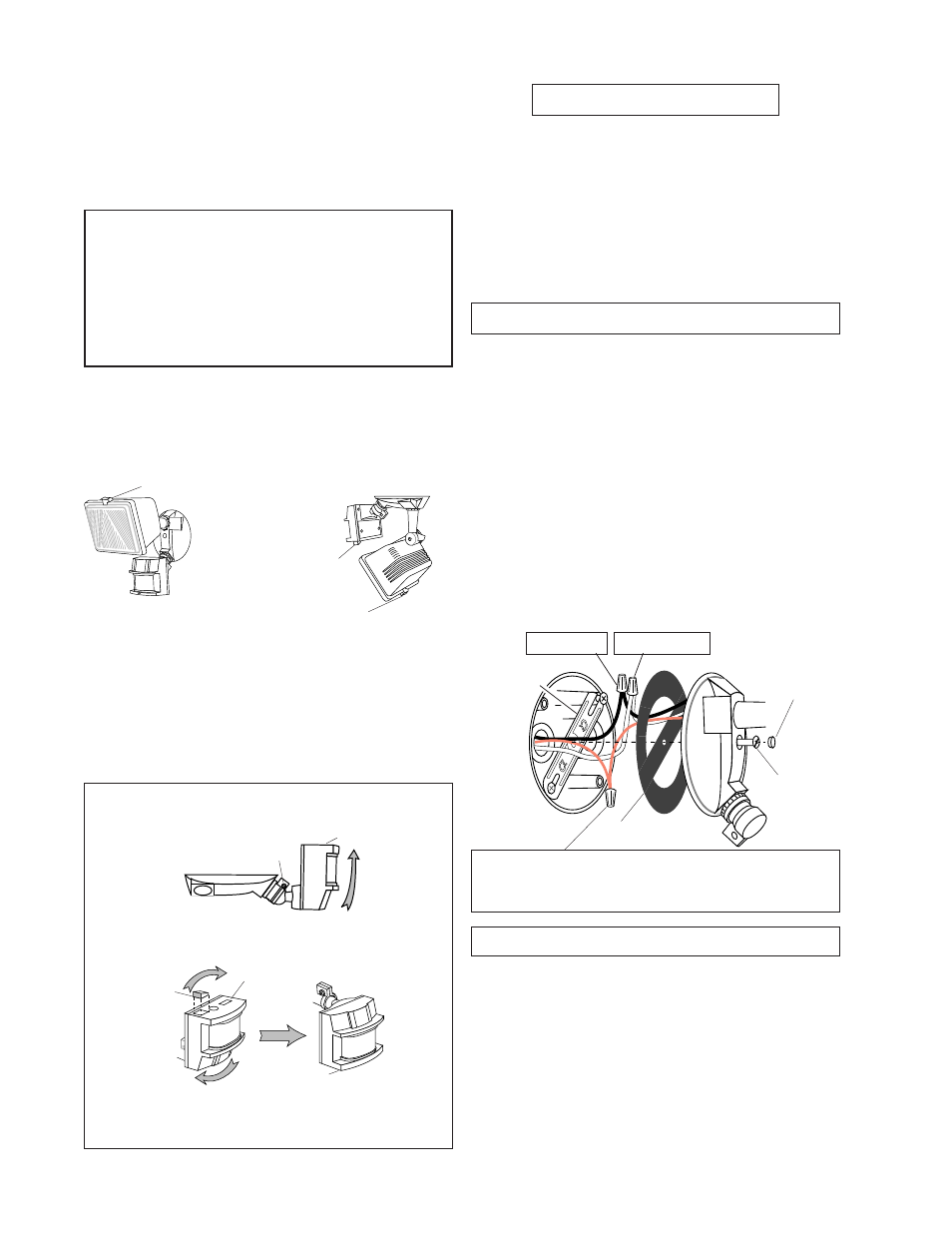

10 595-5295-11
I
NSTALLATION
D
E
L
A
L
AMPE
.
❒
Pour remplacer l'ampoule, couper l'alimentation
et laissez le luminaire refroidir.
❒ Enlever le couvercle de verre et enlever la vieille
ampoule en la poussant vers la douille indiquée sur
le réflecteur métallique.
❒ Insérer la nouvelle ampoule selon les directives
imprimées sur le réflecteur métallique.
❒
S'assurer que l'ampoule soit bien assise.
❒ Replacer le couvercle de verre.
INSTALLATION
Pour faciliter l’installation, choisir un appareil d’éclairage
devant être remplacé et qui est déjà commandé par un
interrupteur.
Pour des performances optimales, monter l'appareil
à environ 2,4 mètres du sol.
AVERTISSEMENT: Pour éviter les risques de
brûlure ou d'incendie
• Laisser l’appareil refroidir avant de le toucher. L’ampoule
et l’appareil fonctionnent à haute température.
• Garder l’appareil à au moins 3 cm des matériaux
combustibles. Ne pas pointer vers des objets à
moins de 1 m.
• Ne pas utiliser une ampoule de plus de 250 W.
Montage sous
avant-toit
Pour l'installation sous avant-toit, la tête du détecteur
doit être tournée comme indiqué aux deux étapes ci-
dessous pour assurer le bon fonctionnement et éviter
les risques de choc électrique. De plus, pour un
fonctionnement approprié sous avant-toit, enlever
l'endos antiadhésif de l'écran de protection et coller
celui-ci comme indiqué ci-dessous.
Montage mural
Fixation de lentille
Écran de protection
avec ouverture de
ce côté
❒ Noter l'emplacement des diverses pièces du
luminaire pour le type d'installation qui vous
concerne et régler la tête de la lampe et le détecteur
comme illustré ci-dessous.
Fixation de lentille
❒
Faire pivoter la tête du détecteur en direction du
joint à vis de blocage.
Commandes
Vis De Blocage
❒ Puis faire pivoter le détecteur sur 180 ° de façon
que les commandes soient tournées vers le bas.
Si le détecteur sort de la rotule, desserrer la vis de
blocage et ré-insérer le détecteur dans la rotule et
resserrer la vis.
Commandes
Commandes Ouverture de
l'écran de
protection
C
ÂBLAGE
D
E
L
A
C
OMMANDE
D’É
CLAIRAGE
.
❒ Couper l’alimentation du circuit d’éclairage au
fusible ou au disjoncteur.
❒
Enlever l’appareil d’éclairage existant.
❒ Installer la bride de montage sur la boîte de jonction
avec les vis appropriées.
❒
Le crochet en plastique peut peut servir à supporter le
luminaire pendant le câblage. Le petit bout du crochet
en plastique peut être inséré dans le trou au centre de
la plaque de couverture. Ensuite, le petit bout est
inséré dans une des fentes de la barre de montage.
❒ Faire passer les fils de l’appareil d’éclairage par les
grosses ouvertures de la garniture, comme montré.
❒
Raccorder les fils de la boîte de jonction aux fils de
l’appareil d’éclairage. Les torsader ensemble et
les fixer avec un serre-fils.
Raccorder le(s) fil(s) de terre du luminaire et la vis
de terre de la plaque de garde au fil de terre de la
boîte de jonction.
noir / noir
Garniture de Joint
blanc /blanc
Vis de
montage
M
ONTAGE
D
E
L
A
C
OMMANDE
D’É
CLAIRAGE
.
❒
Insérer la vis de montage dans le trou du couvercle
de la boîte de jonction. Pousser le petit trou de la
garniture sur la vis de montage.
❒
Poussez le bouchon de caoutchouc fermement en
place.
❒ Si le boîtier n'est pas étanche aux intempéries,
calfeutrer la plaque murale et la surface de montage
avec un scellant silicone.
Bouchon de
Caoutchouc
Pour montage sous avant-toit seulement:
lámina de
montaje
