-4- 598-1291-02

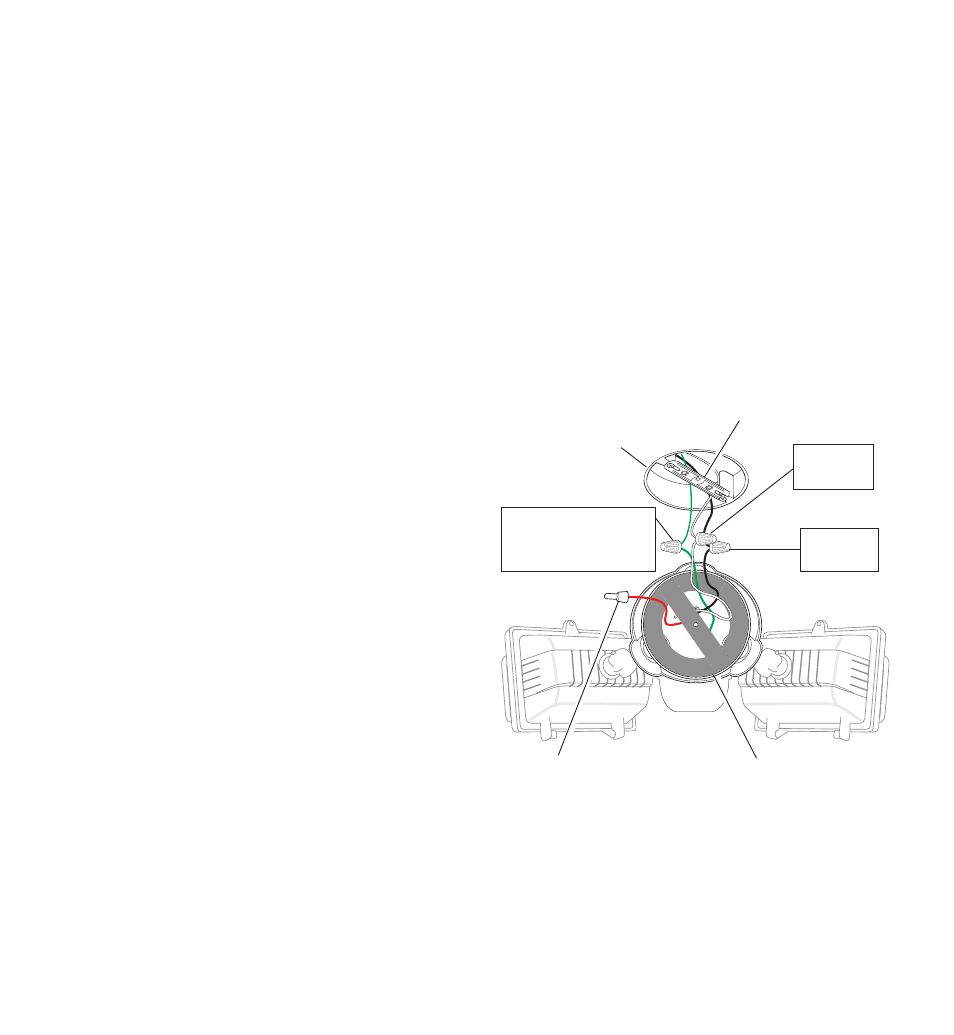

Câblage standard
Noir à
noir
Blanc à
blanc
Boîte de
jonction
Fil de terre Vert
au fil de terre de la
boîte de jonction
ROUGE, non utilisé
dans la plupart des
applications
Garniture
AVERTISSEMENT: Si vous n’avez pas déjà
coupé l’alimentation électrique au disjoncteur ou
au fusible, faites-le maintenant.
Raccordez les fils de la boîte de jonction à ceux
de l’appareil. Torsadez-les ensemble et fixez-les
avec les serre-fils.
AVERTISSEMENT: Si vous n’envisagez pas
de commander d’autres appareils au moyen de
votre luminaire de sécurité, NE RACCORDEZ
PAS le fil ROUGE et n’enlevez pas le connecteur
électrique.
Installer le luminaire au moyen du
support d’installation de la barre,
s’il y a lieu.
❒ Couper l’alimentation du circuit d’éclairage
au fusible ou au disjoncteur.
❒ Enlever l’appareil d’éclairage existant. (le cas
échéant).
❒ Installer le support, tel qu’illustré, au moyen
des deux vis fournies avec la quincaillerie de
la boîte électrique :
Boîte électrique rectangulaire - Utilisez deux
vis n° 6-32 x 3/4 po.
Boîte électrique ronde ou octogonale - Uti-
lisez deux vis n° 8-32 x 3/8 po.
Boîte de connexion étanche - Utilisez deux
vis n° 10-24 x 1/2 po.
❒ Le crochet en plastique peut peut servir à
supporter le luminaire pendant le câblage. Le
petit bout du crochet en plastique peut être
inséré dans le trou au centre de la plaque de
couverture. Ensuite, le petit bout est inséré
dans une des fentes de la barre de montage.
❒ Faire passer les fils de la commande d'éclairage
par le trou de la garniture.
support d’installation
