1. Enlevez le couvercle du compartiment des piles
de l’émetteur en pressant sur le couvercle avec
le pouce, puis faites glisser le couvercle comme
indiqué à la Figure 2.
2. Installez quatre (4) piles « AAA » (non fournies).
Assurez-vous que les piles sont orientées
correctement (voir p. 21).
Sonnerie de
porte
existante
Émetteur de
prolongateur
Témoin
lumineux
d’émission
Bouton d’essai
Microphone
Réglage de sensibilité du
microphone
3. Note : L’émetteur peut être installé verticalement ou horizontalement.
Placez provisoirement l’émetteur de prolongateur à sa position de mon-
tage prévue. Pressez le bouton d’essai. Si le carillon enfichable sonne,
passez à l’étape 4. s’il ne sonne pas, consultez la section Dépannage
avant de passer à l’étape 4.
4. Le prolongateur d’émetteur toujours à sa position de montage prévue, activez
le carillon de porte existant. Si le carillon sonne, passez à l’étape 7. S’il ne
sonne pas, modifiez la position de l’émetteur ou augmentez la sensibilité
du microphone (Figure 3) en tournant la commande de sensibilité dans le
sens horaire. Dans certains cas, il peut être nécessaire de sortir le micro-
phone amovible du boîtier de l’émetteur et de le monter directement sur le
boîtier du carillon existant ou à l’intérieur du boîtier du carillon existant sur
une chambre de résonnance (pas sur les barres du carillon). Veuillez noter
que les fils du microphone peuvent être enlevés provisoirement des bornes
(Figure 3) en desserrant les bornes avec un tournevis en étoile si on désire
faire passer les fils par les petits trous dans le couvercle du carillon existant.
Le couvercle de l’émetteur comporte une fente pour le passage des fils
dans le cas d’un montage externe. Le ruban à deux faces adhésives fourni
sert à fixer le microphone au boîtier de votre carillon existant.

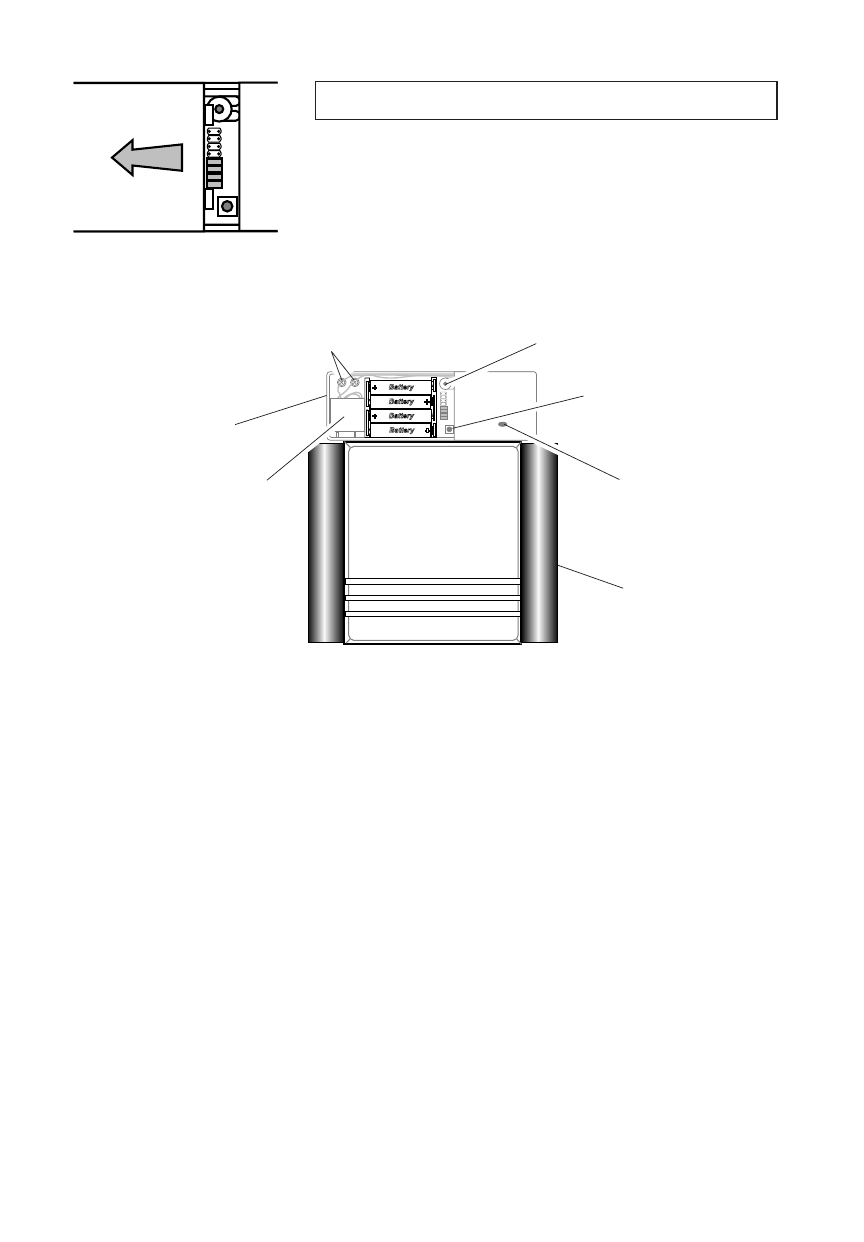

Figure 2
Bornes des fils
du microphone
Figure 3
1 2 3 4 5 6 7 8
3.
Installation de l’émetteur de prolongateur.
