595-5573-06
❒ Fixez la plaque de couverture à la boî-
te de jonction (appliquez un trait de
calfeutrant au silicone entre la plaque
et la boîte pour assurer l’étanchéité).
Assurez-vous que le luminaire est horizontal (± 4°) pour que
l’ampoule soit horizontale. Si l’ampoule n’est pas horizontale,
elle pourrait noircir ou se fendiller et brûler prématurément.
❒ Desserrez le boulon latéral du bras de manière à orienter le lu-
minaire vers le bas et vers le haut.
❒ Pour assurer un joint étanche, calfeutrez le joint du bras d’orien-
tation avec un calfeutrant silicone.
Installation et remplacement des ampoules
Important: Utilisez un gant ou un chiffon propre pour rempla-
cer les ampoules. L’huile de la peau pourrait faire se fendiller
l’ampoule lorsque celle-ci se réchauffe et entraîner sa défaillance
prématurée. Utilisez de l’alcool isopropylique (à friction) pour
nettoyer l’ampoule si celle-ci a été touchée à mains nues.
❒ Pour le remplacement des ampoules, coupez l’alimentation et
laissez refroidir le luminaire.
❒ Ouvrez la lentille de verre et enlevez la vieille ampoule en
poussant celle-ci vers la droite jusqu’à ce que le côté gauche de
l’ampoule soit dégagé de la douille gauche.
❒ Pour insérer une nouvelle ampoule, poussez celle-ci dans la
douille de droite de manière que l’ampoule soit correctement
assise dans les douilles.
❒ Replacez la lentille de verre.
❒ Rétablissez l’alimentation.

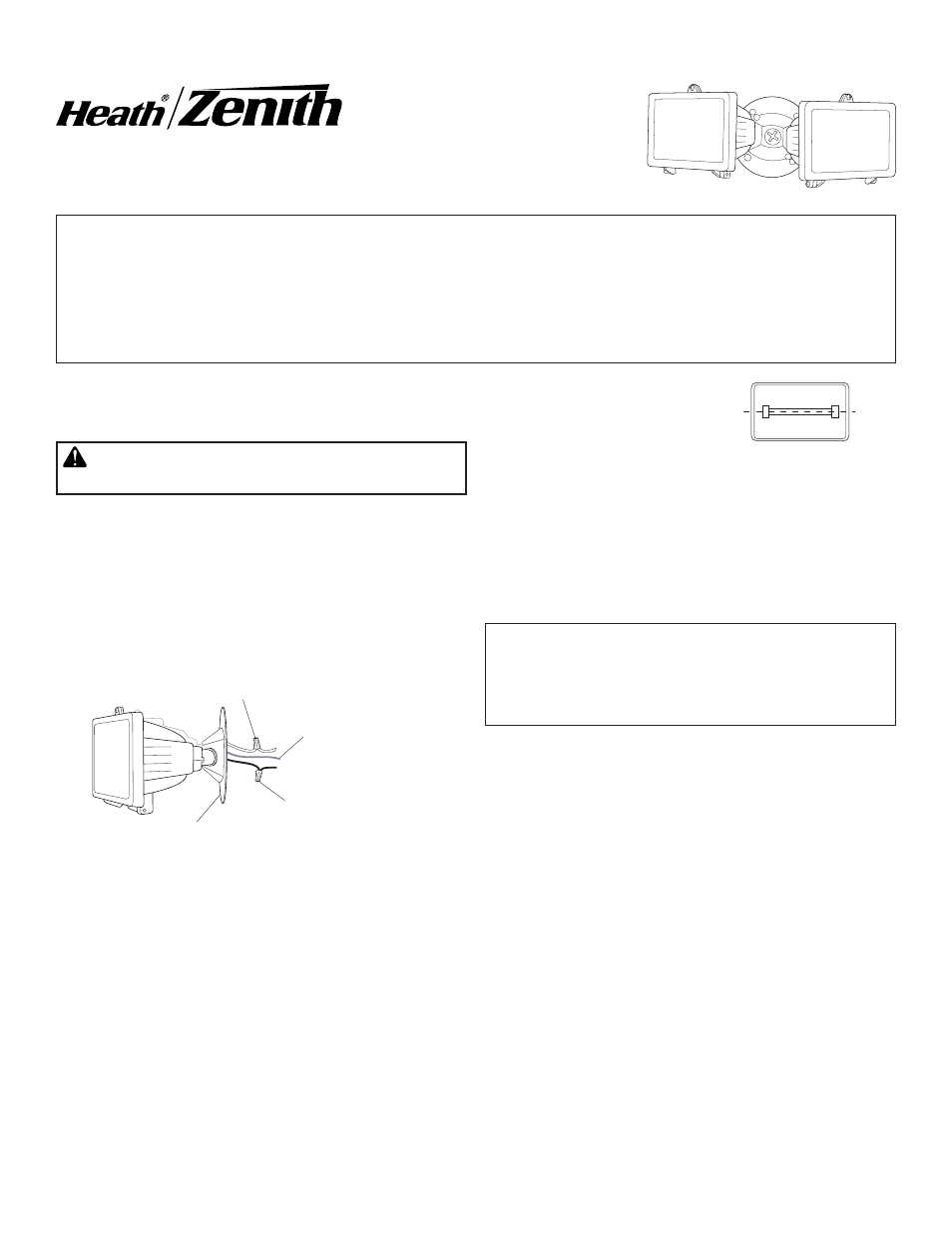

Luminaire Halogène Compact Double de 150 W
Mode d’installation du luminaire
Pour éviter les chocs électriques:
Câblage du Luminaire
Connectez tous les fi ls
blancs ensemble
Connectez tous les
fi ls noirs ensemble
Modèle SL-5502
Le luminaire halogène compact jumelé Heath ® /Zenith éclaire une grande surface.
Il comprend deux ampoules halogènes de 150 W, une plaque de montage pour boîte de jonction standard et est conçu pour le 120 V CA.
LIRE SOIGNEUSEMENT LES DIRECTIVES AVANT D’ENTREPRENDRE L’INSTALLATION.
Pour éviter les risques de brûlure ou d’incendie:
• Laissez refroidir le luminaire avant de le toucher. L’ampoule et le luminaire fonctionnent à haute température.
• Gardez le luminaire à au moins 51 mm de matériaux combustibles. Ne le pointez pas vers des objets situés à moins de 1m.
• Utilisez une ampoule d’une puissance maximum de 150 W par douille.
Fil de terre de la boîte
de jonction à la vis de
terre verte du luminaire
Aucune pièce de rechange n’est disponible pour ce produit
❒ Connectez les fi ls du luminaire au câblage d’alimentation. Fixez
les connexions avec des serre-fi ls.
Plaque de couverture
© 2007 HeathCo LLC 595-5573-06 F
+/- 4°
AVERTISSEMENT: Coupez l'alimentation au disjonc-
teur ou au fusible.
• La mise à la terre et l’installation doivent être conformes aux
exigences du Code canadien de l’électricité.
• Ce luminaire devrait être monté sur une boîte de jonction mise à
la terre et doit être utilisé avec une plaque de couverture fi letée.
• Montez le luminaire en permanence sur un bâtiment ou un poteau.
Ce luminaire est conçu pour l’extérieur et se monte sur un mur
ou sous un avant-toit.
