595-5573-06
❒ Fije la placa cubertora a la caja de
empalme (Aplique calafateo de
silicona entre la placa cubertora y
la caja de empalme para obtener un
sellado impermeable). Mantenga el aparato horizontal (dentro
de +/- 4°) de manera que la bombilla de adentro esté horizontal.
Si la bombilla no está horizontal, se puede negrear o astillarse y
dejará de funcionar prematuramente.
❒ Afl oje la tuerca lateral conectada al brazo para apuntar el aparato
hacia arriba o hacia abajo.
❒ Para un selado a prueba de lluvia, calafatee el brazo de unión
apuntador con un compuesto de silicón.
Instalación de la bombilla y cambio de lámpara
Importante: Cuando vaya a colocar la nueva bombilla use un
guante limpio, una tela o la espuma que viene con el producto.
El aceite de su mano puede hacer que la bombilla se quiebre
cuando se caliente y deje de trabajar prematuramente. Use alco-
hol etílico para limiar la bombilla si la ha tocado con sus manos
desprotegidas.
❒ Cuando cambie la lámpara, apague la energía y deje que el aparato
se enfríe.
❒ Abra la cobertura de vidrio y quite la bombilla usada empujándola
hacia la izquierda hasta que el lado derecho de la bombilla se
aparte del enchufe izquierdo.
❒ Para coloca la nueva bombilla, empújela hacia dentro del recep-
táculo derecho de manera que la bombilla quede correctamente
asentada en los receptáculos.
❒ Reinstale la cubierta de vidrio.
❒ Reconecte la energía.
Halógenas compactas gemelas de 150 vatios
Instrucciones para la instalación del artefacto
Para evitar el shock eléctrico:

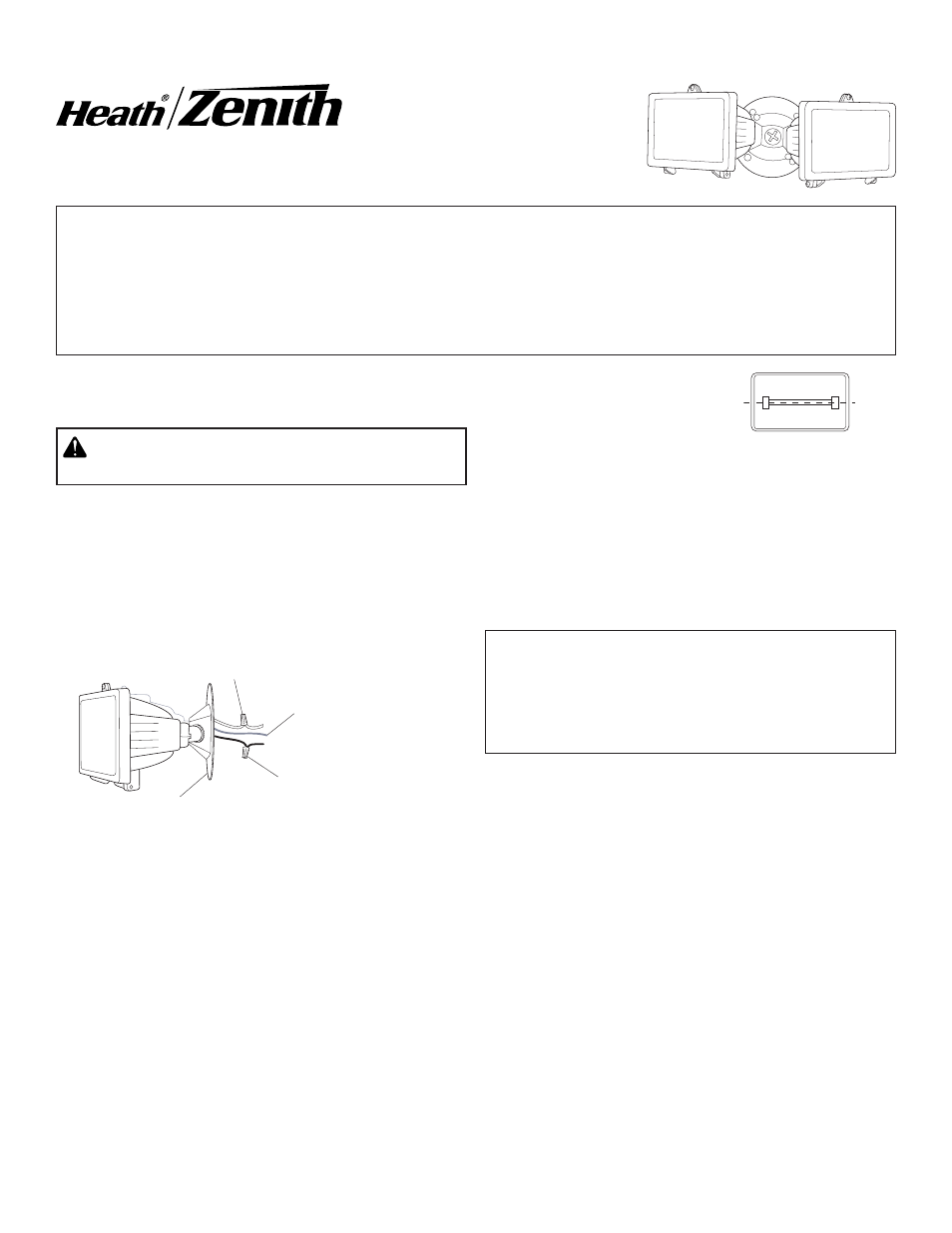

Cableado Del Aparato
Conecte todos los
alambres blancos
Conecto todos los
alambres negros
Modelo SL-5502
Las halógenas compactas gemelas de Heath ® /Zenith dispersan luz a través de una amplia área. Viene con dos bombillas halógenas de
150 vatios, placa de montaje para una caja de empalmes estándar y se la debe usar con 120 VCA.
PARA SU CORRECTA INSTALACION Y FUNCIONAMIENTO, POR FAVOR LEA CUIDADOSAMENTE ESTA INSTRUCCIONES.
Para evitar pellgros de fuego o de quemazón:
• Deje que el artefacto se enfríe antes de tocarlo. La bombilla y el artefacto funcionan a altas temperaturas.
• Mantenga el artefacto por lo menos a 51 mm lejos de materiales combustibles. No lo apunte hacia objetos que estén más cerca de 1 m.
• Use una bombilla de hasta 150 vatios máximo por portalámpara.
Cable de conexión a tierra
de la caja de empalme al
tornillo verde de a tierra
que está en el aparato
No hay piezas de servicio disponibles para este producto
❒ Conecte los alambres de la lámpara a los alambres de la fuente
de energía. Asegúrelos con conectores de alambre.
Placa Cubertora
© 2007 HeathCo LLC 595-5573-06 S
+/- 4°
ADVERTENCIA: Desconecte la energía en el corta-
circuito.
• La toma de tierra y la instalación deben cumplir con los códigos
locales y con el Código Eléctrico Nacional.
• Este producto debe ser montado sobre una caja de empalme
conectada a tierra y se lo debe usar con una tapa roscada.
• Monte el aparato permanentemente sobre un edifi cio o un poste.
Este aparato es para uso externo y se lo puede montar sobre pared
y alero.
