598-1138-02
❒ Fixez la plaque de couverture à la boîte de jonction (appli-
quez un trait de calfeutrant au silicone entre la plaque et la
boîte pour assurer l’étanchéité). Fixez la plaque de couver-
ture à la boîte de jonction. Assurez-vous que le luminaire
est horizontal (± 4°) pour que l’ampoule soit horizontale.
Si l’ampoule n’est pas horizontale, elle pourrait noircir ou
se fendiller et brûler prématurément.
❒ Desserrez le boulon latéral du bras de manière à orienter
le luminaire vers le bas et vers le haut.
Installation et remplacement des ampoules
Important : Utilisez un gant ou un chiffon propre pour
remplacer les ampoules. L’huile de la peau pourrait faire
se fendiller l’ampoule lorsque celle-ci se réchauffe et
entraîner sa défaillance prématurée. Utilisez de l’alcool
isopropylique (à friction) pour nettoyer l’ampoule si celle-ci
a été touchée à mains nues.
❒ Pour le remplacement des ampoules, coupez l’alimenta-
tion et laissez refroidir le luminaire.
❒ Enlevez la lentille de verre et la vieille ampoule en pous-
sant celle-ci vers la droite jusqu'à ce que le côté gauche
de l'ampoule soit dégagé de la douille gauche.
❒ Pour insérer une nouvelle ampoule, poussez celle-ci dans
la douille de droite de manière que l’ampoule soit correc-
tement assise dans les douilles.
❒ Replacez la lentille de verre.
❒ Rétablissez l’alimentation.
Projecteur halogène au quartz
Mode d’installation du projecteur
Pour éviter les chocs électriques :
• Mettez le disjoncteur hors tension ou enlevez le fusible
du circuit d’éclairage.
• Observer tous les avertissements apparaissant sur le lu-
minaire.
• La mise à la terre et l’installation doivent être conformes
aux exigences du Code canadien de l’électricité.
• Ce luminaire devrait être monté sur une boîte de jonction
mise à la terre et doit être utilisé avec une plaque de cou-
verture fi letée.
• Montez le luminaire en permanence sur un bâtiment ou
un poteau.
Ce luminaire est conçu pour être INSTALLÉ AU MUR
SEULEMENT (voir l’illustration plus loin).
❒ Insérez le bras d'orientation dans la plaque de couverture
(non incluse) et serrez l'écrou de blocage. Appliquez un
calfeutrant au silicone pour assurer l’étanchéité.
❒ Connectez les fi ls du luminaire au câblage d’alimentation.
Fixez les connexions avec des serre-fi ls.
Le projecteur halogène au quartz Heath ® /Zenith éclaire une grande surface. Il comprend une ampoule halogène, se fi xe
à une plaque de couverture pour boîte de jonction standard fi letée et est conçu pour le 120 VCA.
LIRE SOIGNEUSEMENT LES DIRECTIVES AVANT D’ENTREPRENDRE L’INSTALLATION.
Pour éviter les risques de brûlure ou d’incendie:
• Laissez refroidir le projecteur avant de le toucher. L’ampoule et le projecteur fonctionnent à haute température.
• Gardez le projecteur à au moins 51 mm de matériaux combustibles. Ne le pointez pas vers des objets situés à moins
de 1 m.
• Utilisez une ampoule qui n’excède pas la puissance maximum recommandée pour votre modèle.
Puissance maximum recommandée : SL-5503 – 300 W; SL-5505 – 500 W
Modèle SL-5503 - 300 Watts
Modèle SL-5505 - 500 Watts

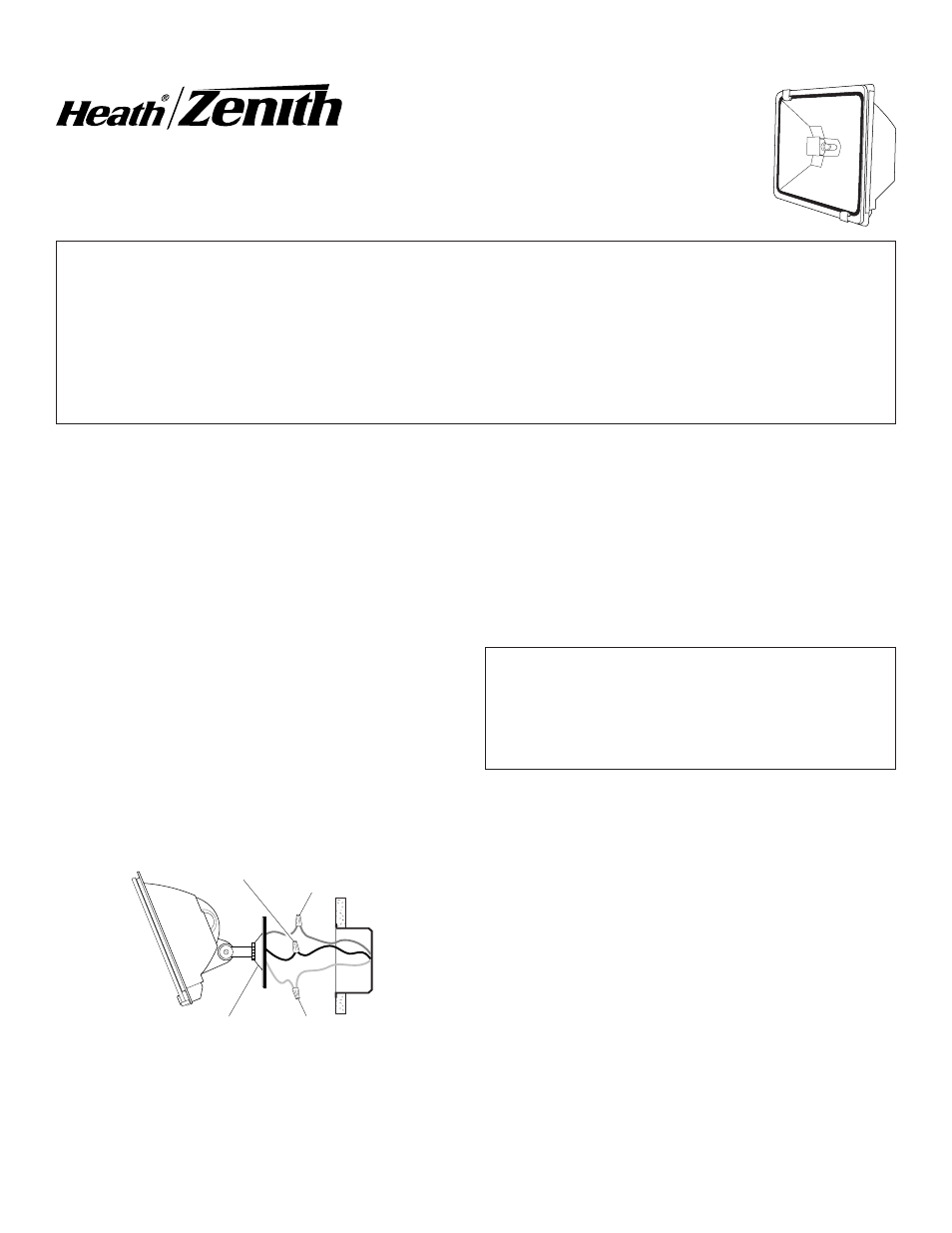

Câblage du Luminaire
(Le produit pourrait être différent de l’illustration)
blanc /blanc
noir / noir
Mise à la terre de l’appareil
à la mise à la terre de la
boîte de jonction
Plaque de couverture
Aucune pièce de rechange n’est disponible pour ce produit
© 2007 HeathCo LLC 598-1138-02 F
