598-1138-02
❒ Fije la placa cubertora a la caja de empalme (Aplique calafa-
teo de silicona entre la placa cubertora y la caja de empalme
para obtener un sellado impermeable). Coloque la tapa en
la caja de empalme. Mantenga el aparato horizontal (dentro
de +/- 4°) de manera que la bombilla de adentro esté hori-
zontal. Si la bombilla no está horizontal, se puede negrear
o astillarse y dejará de funcionar prematuramente.
❒ Afl oje la tuerca lateral conectada al brazo para apuntar el
aparato hacia arriba o hacia abajo.
Instalación de la bombilla y cambio de lámpara
Importante: Cuando vaya a colocar la nueva bombilla
use un guante limpio, una tela o la espuma que viene
con el producto. El aceite de su mano puede hacer que la
bombilla se quiebre cuando se caliente y deje de trabajar
prematuramente. Use alcohol etílico para limiar la bombilla
si la ha tocado con sus manos desprotegidas.
❒ Cuando cambie la lámpara, apague la energía y deje que
el aparato se enfríe.
❒ Quite la cubierta de vidrio y quite la bombilla vieja empu-
jándola hacia la derecha hasta que la parte izquierda de
la bombilla se haya salido del receptáculo izquierdo.
❒ Para coloca la nueva bombilla, empújela hacia dentro del
receptáculo derecho de manera que la bombilla quede
correctamente asentada en los receptáculos.
❒ Reinstale la cubierta de vidrio.
❒ Reconecte la energía.
Faro Halógeno de Cuarzo
El Faro Halógeno de Curzo Heath ® /Zenith dispersa la luz a través de una área grande. Tiene una Lámpara de halógeno,
se la coloca en una tapa roscanda estándar de caja de empalme y se la usa con 120 VCA.
Para su correcta instalacion y funcionamiento, por favor lea cuidadosamente estas instrucciones.
Para evitar pellgros de fuego o de quemazón:
• Deje que el artefacto se enfríe antes de tocarlo. La bombilla y el artefacto funcionan a altas temperaturas.
• Mantenga el artefacto por lo menos a 51 mm lejos de materiales combustibles. No lo apunte hacia objetos que estén
más cerca de 1 m.
• Use una lámpara que no exceda la potencia nominal máxima de su modelo.
Las potencias nominales máximas son: SL-5503 – 300 vatios; SL-5505 – 500 vatios.
Instrucciones para la instalación del artefacto
Para evitar el shock eléctrico:
Modelo SL-5503 - 300 Vatios
Modelo SL-5505 - 500 Vatios

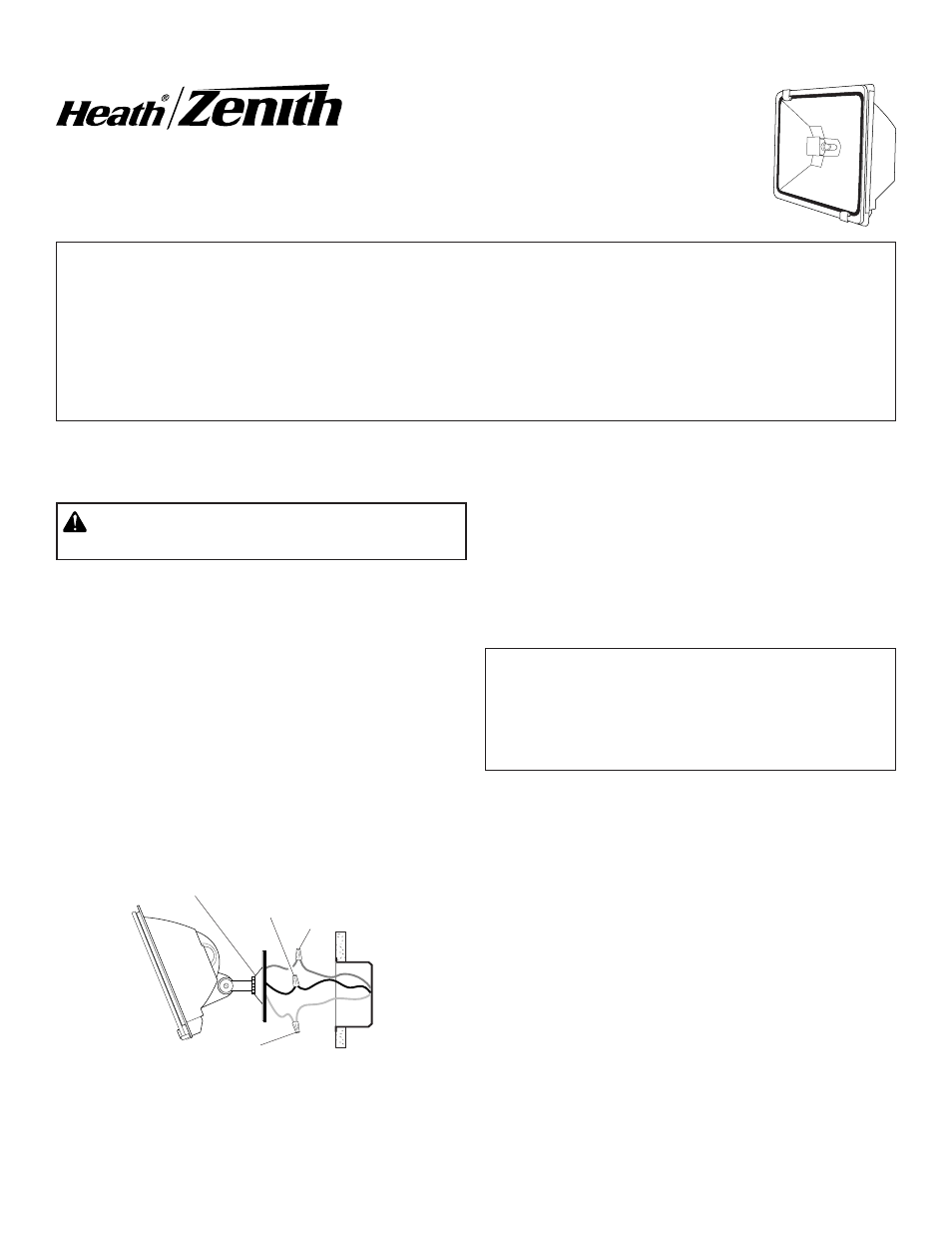

CABLEADO DEL APARATO
(El producto puede ser diferente al de la ilustración)
Blanco a
Blanco
Negro a
Negro
Alambre a tierra de la
caja de empalme al cable
desnudo del aparato
Placa Cubertora
No hay piezas de servicio disponibles para este producto
© 2007 HeathCo LLC 598-1138-02 S
ADVERTENCIA: Desconecte la energía en el corta-
circuito.
• Obedezca todas las precauciones listadas en este aparato.
• La toma de tierra y la instalación deben cumplir con los
códigos locales y con el Código Eléctrico Nacional.
• Este producto debe ser montado sobre una caja de em-
palme conectada a tierra y se lo debe usar con una tapa
roscada.
• Monte permanentemente el artefacto en un defi cio o en un
poste.
El artefacto está diseñado para ser MONTADO SÓLO
EN PARED (vea la ilustración de abajo).
❒ Pase el brazo de apuntar por la tapa (que no se incluye) y
ajuste la contratuerca. Aplique calafateo de silicona para
obtener un sellado impermeable.
❒ Conecte los alambres de la lámpara a los alambres de la
fuente de energía. Asegúrelos con conectores de alambre.
