-5- 598-1290-02
(Standard)
Commande d’appareils d’éclairage
sans détecteur de mouvement
❒ Pour le câblage à un seul appareil d’éclai-
rage additionnel: Dénudez le fil rouge du
détecteur et raccordez-le au fil
noir de l'appareil
d'éclairage. La puissance totale des appareils ne
doit pas dépasser 1000W (8,3 A).
NOTE: Le câblage entre les appareils doit être
conforme aux exigences du Code national de
l'électricité (Code Canadian de l'électricité au
Canada) et monté dans un conduit ou d’une
autre façon acceptable.
Si vous vous deman-
dez si le système est approprié, consultez un
électricien reconnu.
❒ Cet appareil est pourvu d’un détecteur d’une
puissance de 1000 W. Puisque la puissance de
l’appareil d’éclairage n’est que de 300 W, le
détecteur peut accepter une charge addition-
nelle de 700 W.
❒ Lorsque vous voulez déterminer la capacité de
puissance d’un appareil, il ne suffit pas de lire
l’indication de puissance de l’ampoule. Regar-
dez plutôt l’étiquette qui indique la puissance
maximale de l’appareil d’éclairage.
❒ Une fois que vous avez déterminé les appareils
à raccorder et leur puissance maximale, addi-
tionnez ces puissances. Par exemple, si vous
utilisez 3 appareils de 100 W, 150 W et 75 W
respectivement, la charge totale sera de 325 W.
Fil ROUGE du luminaire de sécurité
avec le file NOIR de l’appareil
Fil NOIR de l’interrupteur avec le
fil NOIR du luminaire de sécurité
Fil BLANC d’alimentation avec le
fil BLANC du luminaire de sécurité
BLANC de la ligne à
BLANC du luminaire

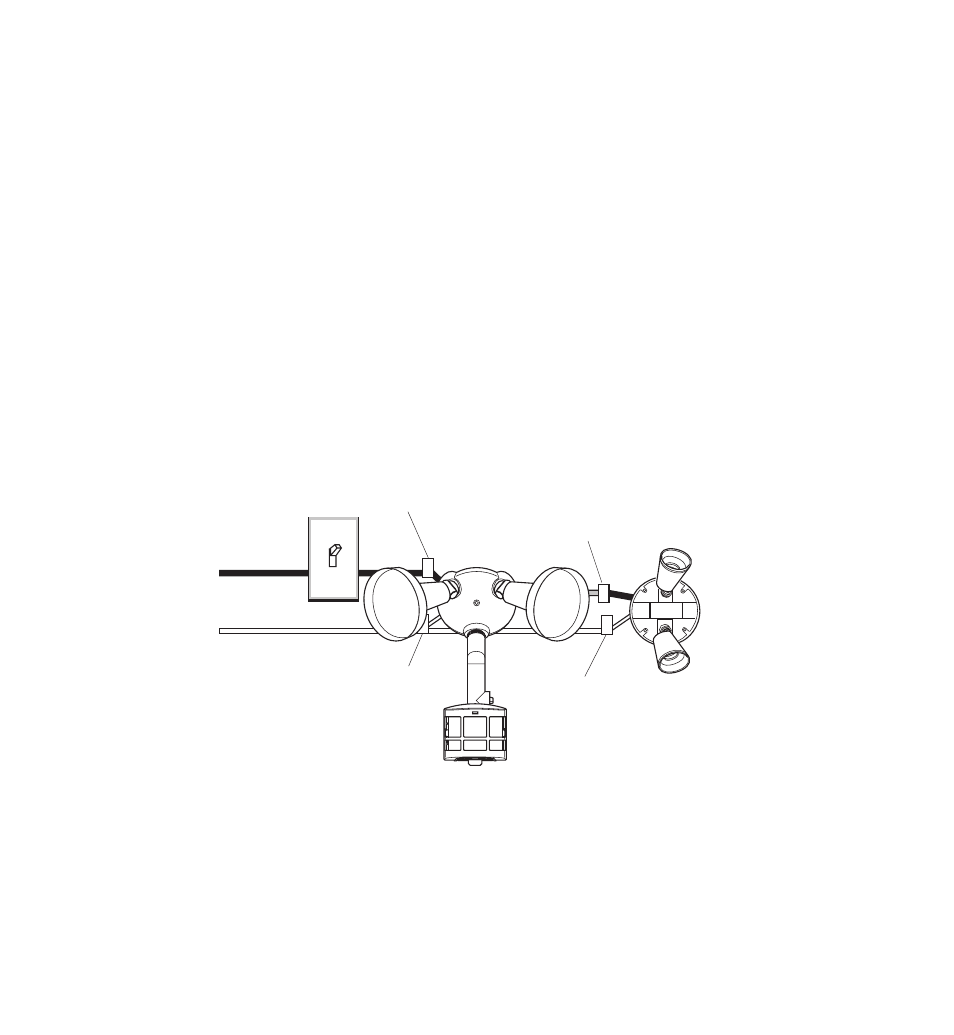

Câblage à un appareil d’éclairage à détecteur de mouvement et à un appareil d’éclairage standard
