Français
54

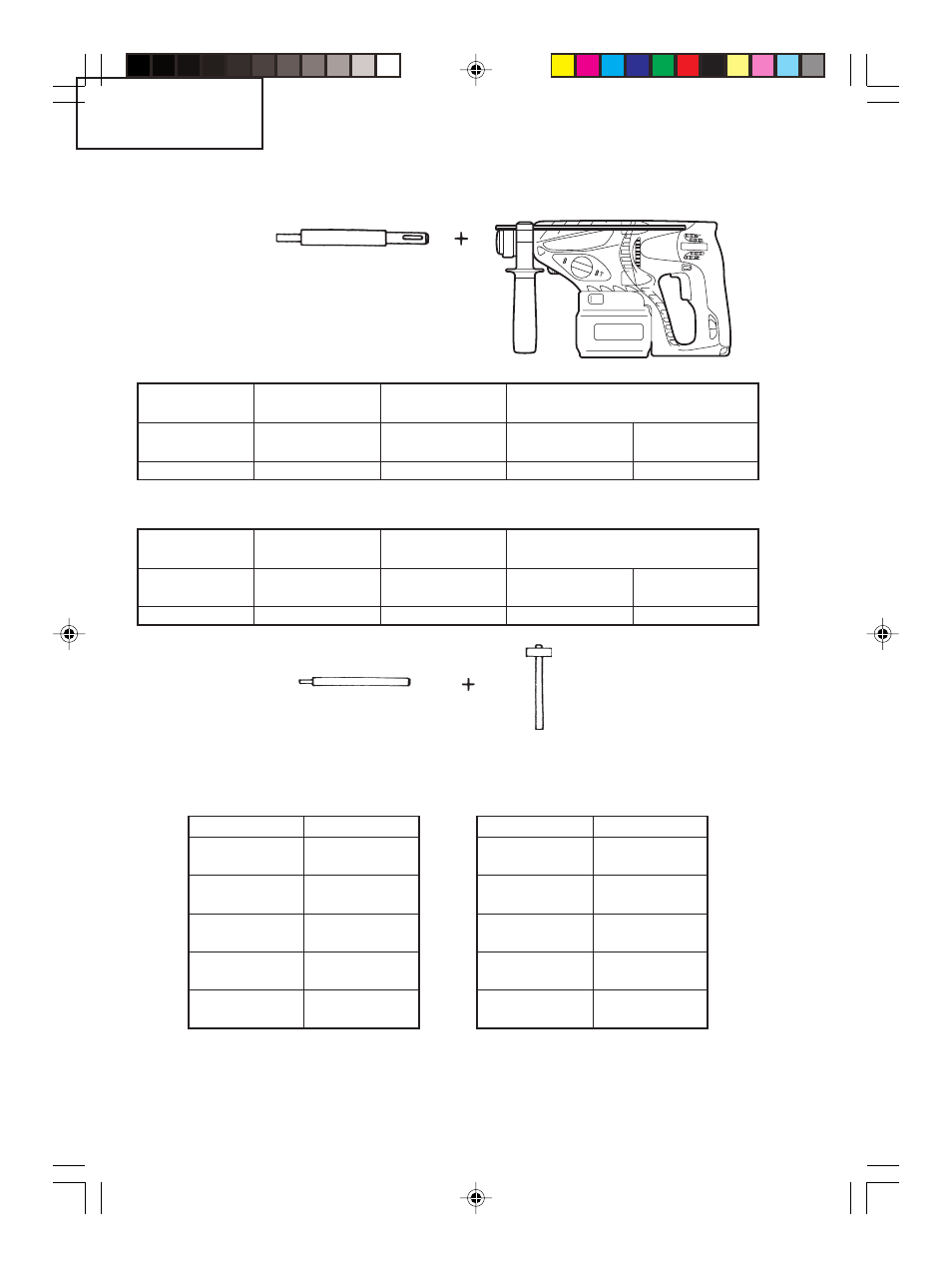

3. Ancrage de chasse (rotation + frappe)
Régleur d’ancrage
(pour fixation d’ancrage)
(Tige SDS plus)
Dimension W 1/4" W 5/16" W 3/8"
de l’ancrage (6,3 mm) (8 mm) (9,5 mm)
Longueur totale
10-15/64" 10-15/64" 6-19/64" 10-15/64"
(260 mm) (260 mm) (160 mm) (260 mm)
No. de code 302976 302975 303621 302974
Dimension W 1/4" W 5/16" W 3/8"
de l’ancrage (6,3 mm) (8 mm) (9,5 mm)
Longueur totale
10-15/64" 10-15/64" 6-19/64" 10-15/64"
(260 mm) (260 mm) (160 mm) (260 mm)
No. de code 302979 302978 303622 302977
Raccord de mise en place de
la fixation (pour marteau)
vis femelle>
Dimension de l’ancrage No. de code
W1/4"
971794
(6,3 mm)
W5/16"
971795
(8 mm)
W3/8"
971796
(9,5 mm)
W1/2"
971797
(12,7 mm)
W5/8"
971798
(15,9 mm)
vis sans tête>
Dimension de l’ancrage No. de code
W1/4"
971799
(6,3 mm)
W5/16"
971800
(8 mm)
W3/8"
971801
(9,5 mm)
W1/2"
971802
(12,7 mm)
W5/8"
971803
(15,9 mm)
