Français
49
ATTENTION :
● Ne manquez pas de prendre en considération la
dureté du bois quand vous préparez un trou
approprié à recevoir la vis à bois. Si le trou est
trop petit ou pas assez profond, ce qui demande
beaucoup de force pour y enfoncer la vis, il se peut
que le filet de la vis de bois en soit endommagé.

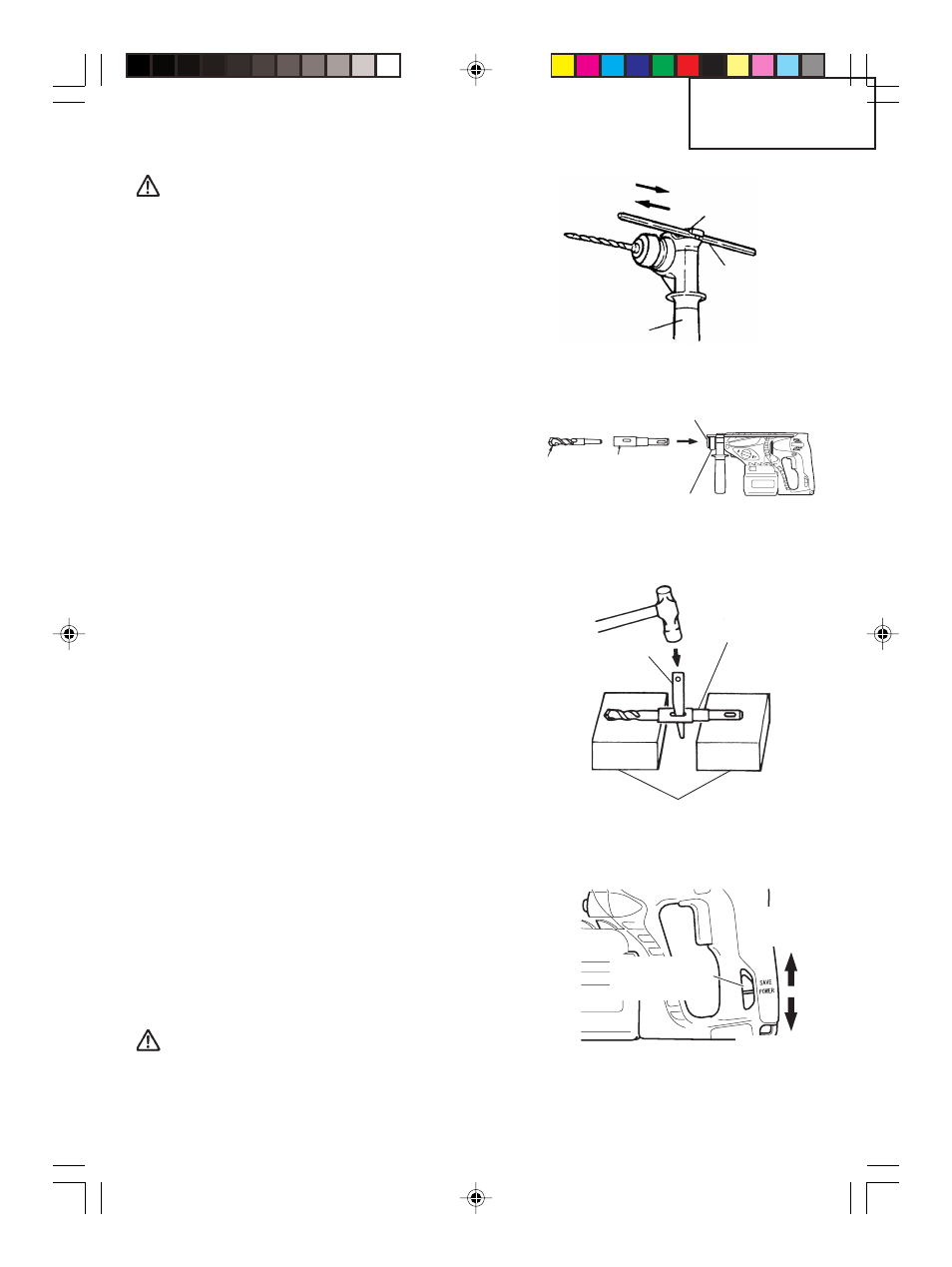

6. Utilisation de la quenouille (Fig. 16)
(1) Desserrer le boulon bouton sur la poignée latérale
et insérer la butée dans la fente en U sur la poigné
latérale.
(2) Régler la position de l’arrêtoir en fonction de la
profondeur du trou et bien serrer le boulon
bouton.
7. Comment utiliser la mèche (queue conique)
et le raccord de queue conique
(1) Monter le raccord de queue conique sur le marteau
rotatif à percussion. (Fig. 17)
(2) Fixer la mèche (queue conique) sur le raccord de
queue conique. (Fig. 17)
(3) Mettre l’interrupteur sur la position de marche
(ON) et percer un trou de la profondeur voulue.
(4) Pour retirer la mèche (queue conique), introduire
la clavette dans la fente du raccord de queue
conique et frapper la tête de la clavette avec un
marteau alors que le perceuse est placée sur le
support. (Fig. 18)
8. Commutation entre les modes “SAVE” et
“POWER”
Il est possible d’augmenter ou de diminuer la force
de percussion du perforateur en fonction du travail
à effectuer, à l’aide du bouton de changement
comme indiqué sur la Fig. 19.
Régler la force en fonction du travail à effectuer.
(1) Mode “SAVE” … diminue la force de percussion
Ceci peut empêcher les forets fins, mesurant
moins de 5 mm de diamètre, de se tordre ou de
se casser.
(2) Mode “POWER” … augmente la force de
percussion
⅜ Ce mode permet de percer des trous rapidement
et efficacement avec des forets mesurant plus de
5 mm de diamètre.
⅜ Ce mode permet de percer des trous dans du bois
ou du métal.
ATTENTION :
Ne pas percer de trous dans du bois avec le mode
“SAVE”. Le moteur pourrait brûler en se
verrouillant du fait de la faiblesse de la puissance.
Fig. 16
Capuchon avant
Raccord de
queue
conique Attache
coulissante
Foret
de
perçage
Fig. 17
Fig. 18
Clavette
Support
Raccord
de queue
conique
Fig. 19
Jauge de
profondeur
Orifice de
montage
Poignée
laterale
Bouton de
changement
Mode
“SAVE”
Mode
“POWER”
