Français
53

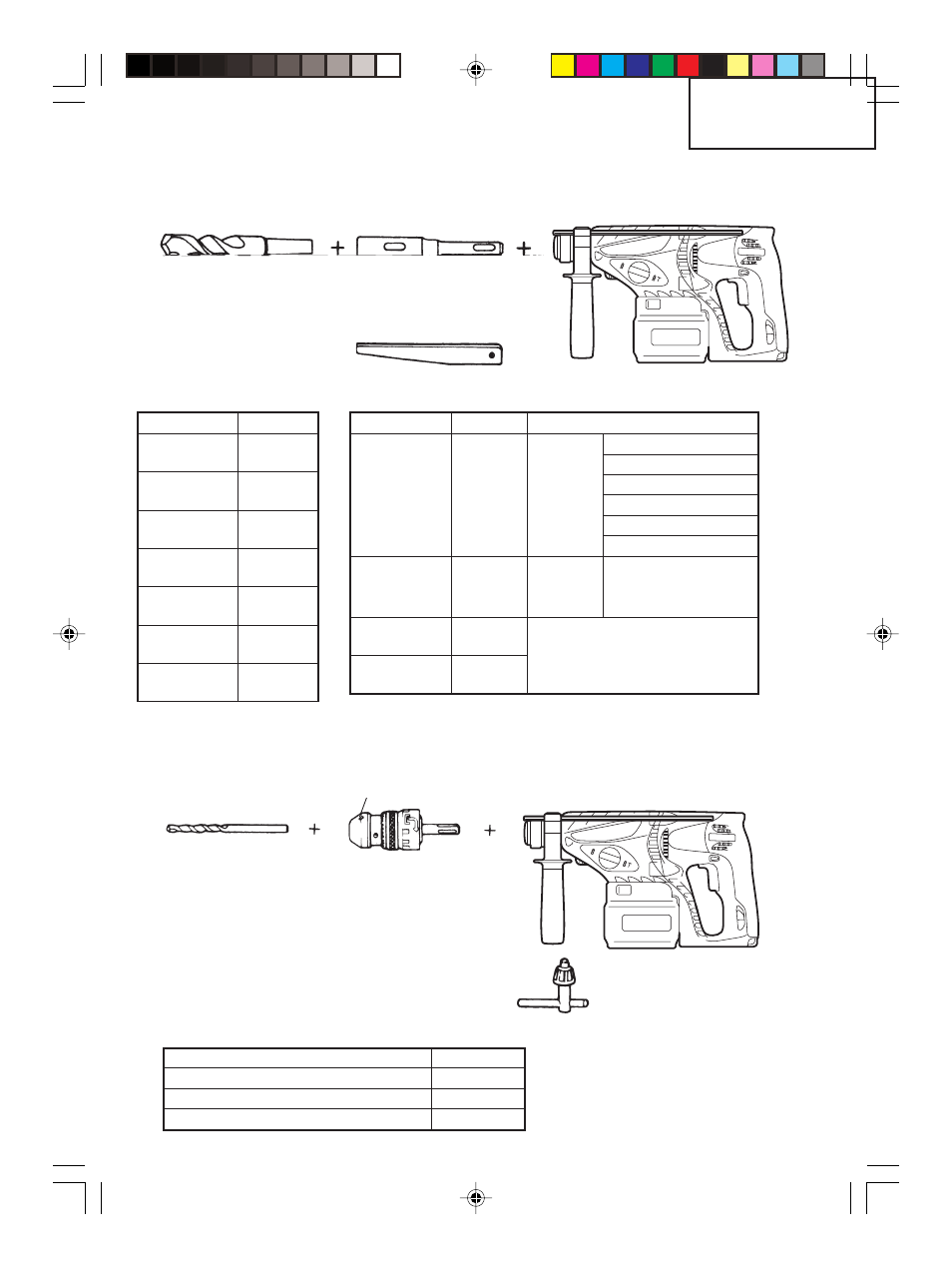

2. Perçage de trous d’ancrage (rotation + frappe)
⅜ Foret de perçage (queue conique) et raccord de queue conique
(1) Foret de perçage
(queue conique)
(2) Raccord de queue
conique (Tige SDS
plus)
Clavette (No. de code 944477)
⅜ Mandrin de 1/2" (13 mm) du marteau rotatif
Pour perçage lors de l’utilisation d’un foret à corps droit pour un perçage à
impact avec le marteau rotatif.
Mandrin de 1/2" (13 mm)
du marteau rotatif
(Tige SDS plus)
(avec clé de mandrin) Mèche à queue droite
pour application de
perceuse à percussion
Capuchon en caoutchouc






Clé de mandrin
Désignation No. de code
Mandrin de 1/2" (13 mm) du martean rotatif 303332
Clé de mandrin 303334
Capuchon en caoutchouc 303335
Tupe de cône No. de code Foret de perçage utilisé
7/16" (11 mm)
1/2" (12,3 mm)
303617
1/2" (12,7 mm)
9/16" (14,3 mm)
9/16" (14,5 mm)
11/16" (17,5 mm)
303618 7/8" (21,5 mm)
Cône en A 303619
Cône en B 303620
Dia. externe No. de code
7/16"
944460
(11 mm)
1/2"
944461
(12,3 mm)
1/2"
993038
(12,7 mm)
9/16"
944462
(14,3 mm)
9/16"
944500
(14,5 mm)
11/16"
944463
(17,5 mm)
7/8"
944464
(21,5 mm)
Cône Morse
(No. 1)
Le raccord de queue conique pour
cône en forme de A ou B est fourni
en tant qu’accessoire en option, mais
le foret de perçage qui lui correspond
n’est pas fourni.
Cône Morse
(No. 2)
Foret de
perçage
utilisé
(queue
conique)
Foret de
perçage
utilisé (queue
conique)
