ÉTAPE 4

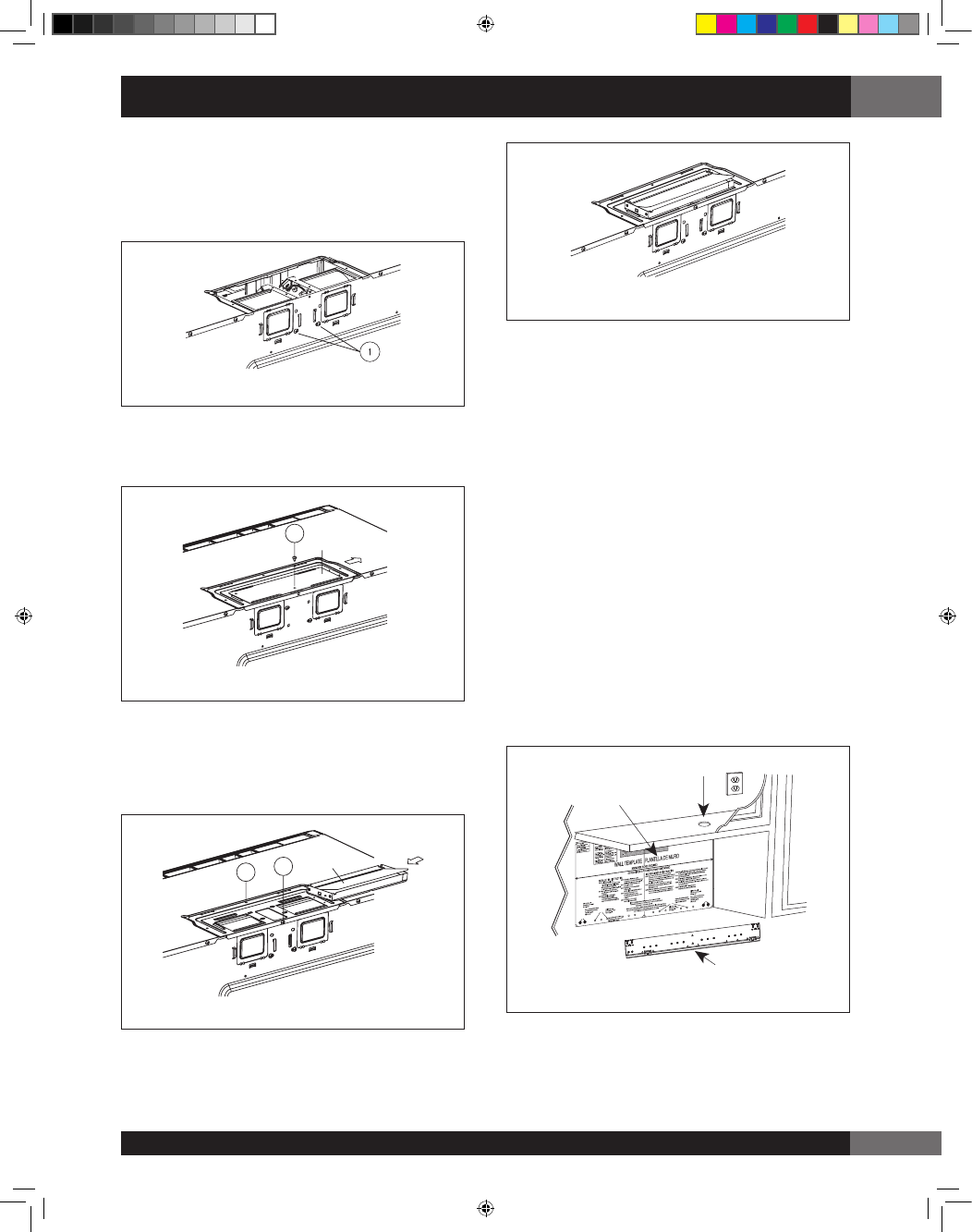

• Placez le ventilateur dans l’ouverture.
• Fixez le couvercle du moteur du ventilateur au four à
micro-ondes avec les vis (1, 2 et 3) des étapes 1 et 2.
Voir la figure 15.
Figure 15
• Retirez la vis (4) du capot du moteur du ventilateur
et conservez les vis. Retirez le trou du couvercle du
couvercle du moteur de la soufflante. Voir la figure 16-1.
4
Trou du moteur
Figure 16-1
• Faites correspondre avec soin l’emplacement de l’orifice
d’évacuation du four à micro-ondes et fixez l’amortisseur
au capot du moteur du ventilateur en le faisant glisser
dans les guides situés sur le capot du moteur du
ventilateur. Voir les figures 16-2 et 17.
Amortisseur
3
2
Figure 16-2
Figure 17
Assurez-vous que la charnière de l’amortisseur
est à l’avant et que l’amortisseur bascule
librement dans la sortie verticale.
8. Installation du four
CE FOUR NE PEUT PAS ÊTRE INSTALLÉ CORRECTEMENT
SANS CONSULTER LES INSTRUCTIONS DE MONTAGE
IMPRIMÉES SUR LES DEUX GABARITS.
LISEZ ET SUIVEZ LES INFORMATIONS DE MONTAGE
IMPRIMÉES SUR LES GABARITS POUR L’ARMOIRE
SUPÉRIEURE ET LE MUR.
Plaque de montage
ÉTAPE 1 - POSITION DE MONTAGE
• Tracez une ligne le long du centre des montants (voir
Construction du mur, page 1).
• Tracez une ligne verticale sur le mur au centre de l’espace
de 30 po. Voir la Figure 18.
REMARQUE : Utilisez le gabarit mural pour le mur arrière.
Reportez-vous au gabarit mural avant de poursuivre.
L’installation de ce produit nécessite le concours de deux
personnes.
A
C
C B C
C
Orifice pour le cordon d'alimentation
Conduit de la maison
Plaque de montage
Figure 18
