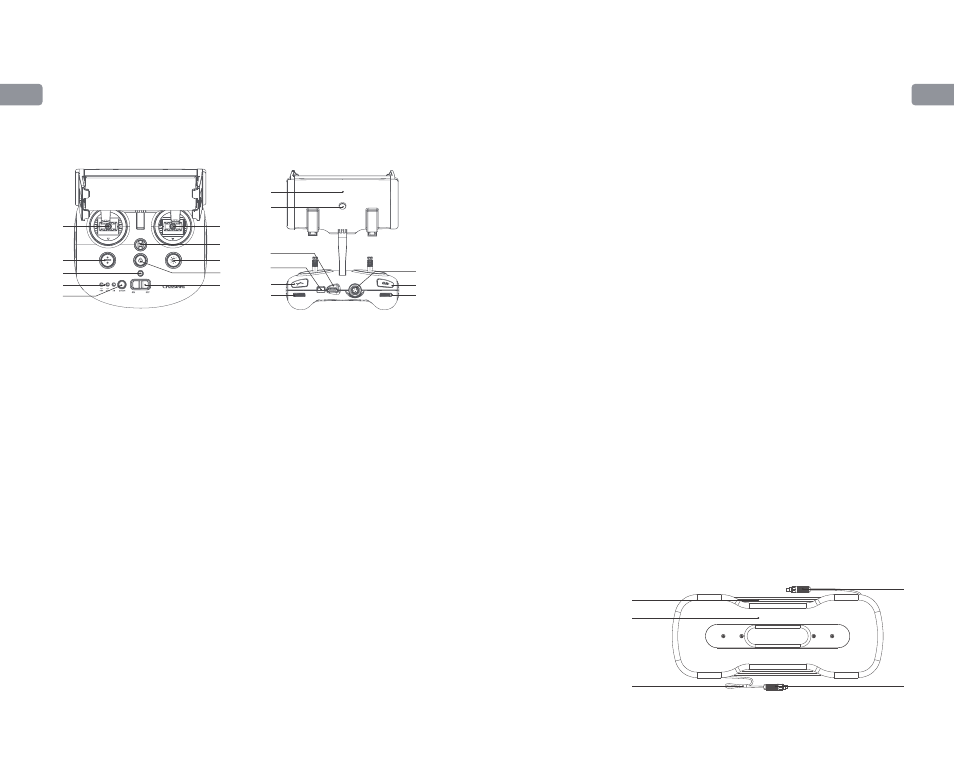

操控手把
* 備註：由於浸入液體而導致的損壞不在保修範圍之內。
CHASING M2操控手把是一款集通訊和操控於一體的專業遙控器，能讓手機/平板設
備通過其提供的Wi-Fi訊號與潛航機連接，能夠即時控制機器和回傳拍攝的畫面，支
援HDMI1080P高畫質影像輸出。
17
18
10
15
14
12
11
16
13
9
8
7
1
3
2
5
4
9
6
1. 電源開關：打開/關閉控制器
2. 電源指示燈：綠色（高電量）；藍色（中等電
量），紅色（低電量）
3. Wi-Fi開關按鈕：短按切換5Ghz/2.4Ghz
Wi-Fi
4. 訊號指示器： 2.4G：2.4Ghz Wi-Fi指示燈
運作時一直亮著
5G：5Ghz Wi-Fi指示燈，運作時一直亮著
遙控潛水器（無人機）：顯示控制器及無
人機之間的通訊狀態（一直亮著表示連
接成功；閃爍表示斷開連接）
5. 一鍵重設:短按以將遙控潛水器重新定回
水平狀態/長按切換控制模式
6. 解鎖：解鎖/鎖定，推進器目前狀態將顯示
在應用程式上
7. LED控制：開/關LED燈（0%50%100%）
8. 安全扣：可與安全繩配合使用，防止遙控
器遺失
9. 操縱杆：用作控制遙控潛水器航行
10. 機器臂控制：長按開啟/關閉機械
臂功能；短按切換探照燈檔位
11. 照片/影片：短按拍照，長按開始/結
束錄製影片
12. 直角調整：調節橫滾角度/控制機
械臂開合。
13. 左側角度調整：調整俯仰角
14. Type-c接口：直接連接手提電話/
平板電腦裝置
15. HDMI插座：即時輸出1080P高清影
像
16. 連接線插座/充電插座
17. 手機/平板電腦夾鉗：用於將手機/
平板電腦支架固定於安裝托架
18. 夾鉗按鈕：將兩端拉開，放入手機/
平板電腦，然後按下此按鈕以擰緊
操控手把指示燈介紹
電池： 電量指示燈，有三種顏色狀態
紅色：10%以下紅燈快閃；10-19%紅燈慢閃；20-29%紅燈常亮
蓝灯：30-69%黃燈常亮；
綠色：70-100%綠燈常亮
2.4G： 2.4G Wi-Fi 指示燈，工作狀態下常亮
5G： 5G Wi-Fi指示燈，工作狀態下常亮
ROV： 操控手把與潛航機之間的通訊
閃爍：未連接；
常亮：連接。
一鍵回正鍵： 當機器姿態處於非水平狀態時，藍燈常亮
解鎖鍵： 解鎖後，藍燈常亮
補光燈鍵： 補光燈高亮，藍光常亮；
補光燈低亮，藍光閃爍；
補光燈關閉，藍燈熄滅
100/200公尺浮力線&繞線盤
1. 浮力線接插頭
2. 繞線盤外殼
3. 浮力線
4. 掛扣
繞線盤用於收納浮力線。浮力線用於連接潛航機和操控手把。
* 注：請勿將未連接機器的浮力線接插頭放入水中或潑濺液體；檢查浮力線接插頭上
的O型密封圈是否掉落或破損，如缺失或破損請及時更換。
