9 Requisitos de instalación

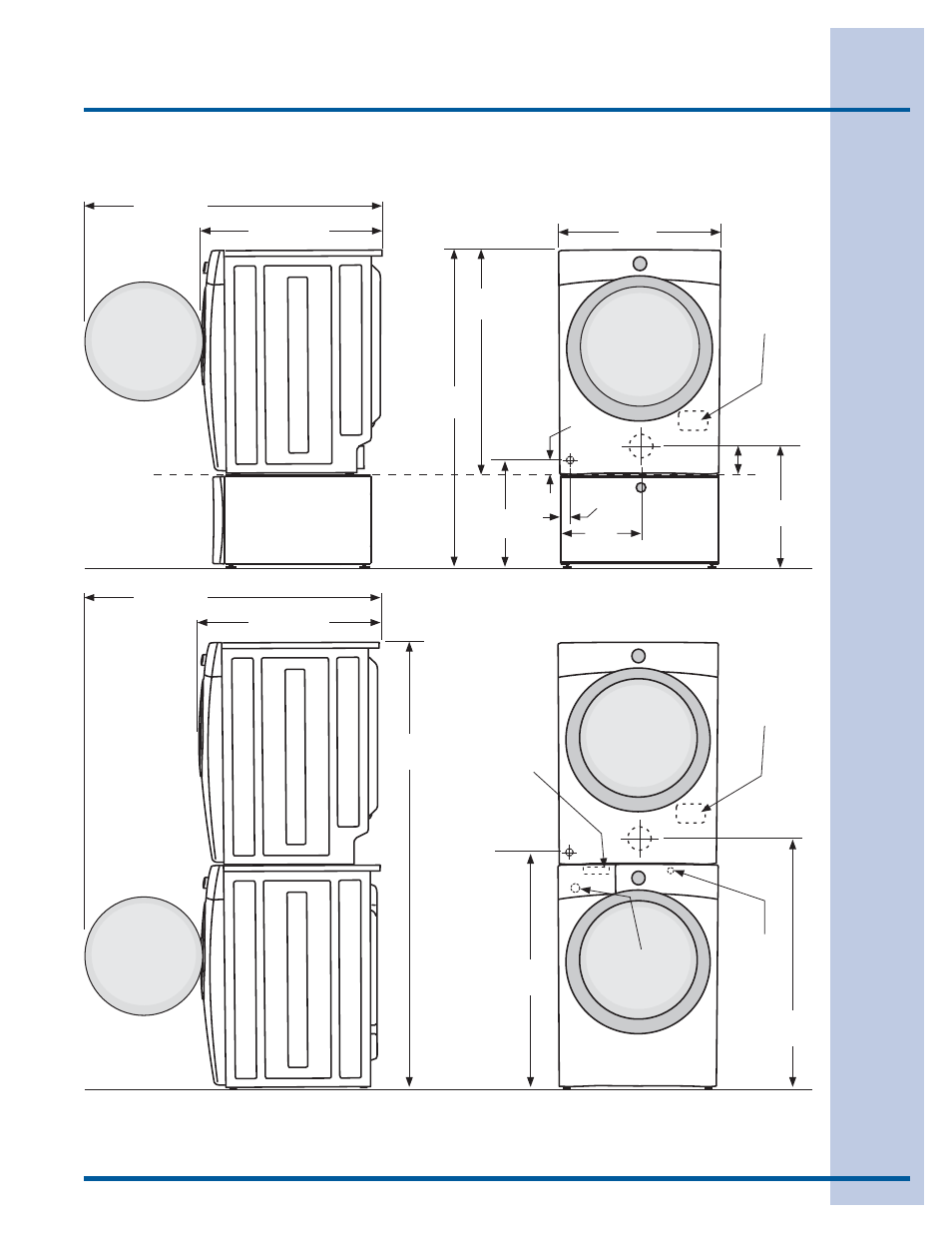

Dimensiones de la secadora
*La conexión de la manguera de entrada de agua en la secadora a vapor añade 3/4” (2 cm) a la profundidad de instalación.
1 La longitud del cable de alimentación de la secadora a gas es de aproximadamente 152,5 cm (60 in).
2 La longitud de la manguera de admisión de agua caliente y fría de la lavadora es de aproximadamente 123 cm (48,5 in).
3 La longitud de la manguera de drenaje de la lavadora es de aproximadamente 150 cm (59 in).
4 La longitud del cable de alimentación de la lavadora es de aproximadamente 152,5 cm (60 in).
suministro
eléctrico en la
parte trasera
de la unidad
1
suministro
eléctrico en la
parte trasera
de la unidad
1
tubería de
suministro
de gas en la
parte trasera
de la unidad
de gas
tubería de
suministro de gas
en la parte trasera
de la unidad de gas
altura de la línea
central para
ventilación trasera
altura de la línea
central para
ventilación trasera
53.5” (136 cm)*
para destapar abra la puerta
53.5” (136 cm)*
para destapar abra la puerta
31.5” (79.5 cm)*
al frente de la puerta cerrada
31.5” (79.5 cm)*
al frente de la puerta cerrada
75.75”
(192.5 cm)
41.0”
(105 cm)
39.0”
(99 cm)
27.0”
(68.5 cm)
conexión del
suministro de agua
en la parte trasera
de la lavadora
2
manguera de drenaje
en la parte trasera de
la lavadora
3
suministro
eléctrico en la
parte trasera
de la unidad
4
línea del piso
línea del piso
línea del piso
13.5”
(34.5 cm)
to center of rear vent
3.75”
(9.5 cm)
secadora independiente
sobre el piso
secadora colocada sobre
pedestal opcional
38.0”
(96.5 cm)
53.25”
(135.5 cm)
19.0”
(48 cm) 17.0”
(43 cm)
1.5”
(4 cm)
3.7”
(9.5 cm)
