46

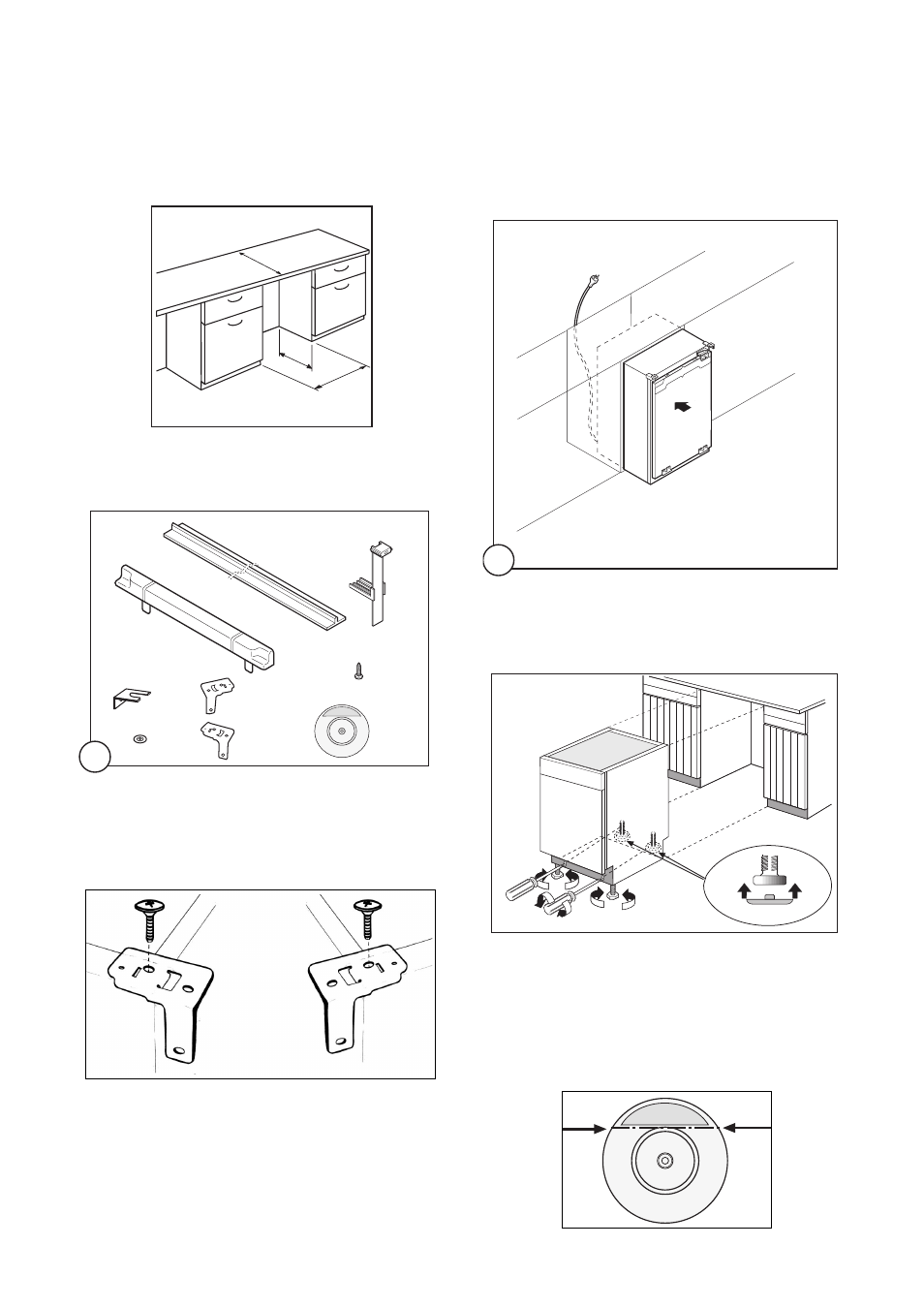

Einbau unter eine Arbeitsplatte
Nischenma§e
Die Ma§e der Nische mŸssen den angegebenen
Werten entsprechen.
DO013
600
550
min.
600
Mitgelieferte Montageteile
1
1xA
12
1xB 2xC
2
2
1
1
2
1. Winkel rechts und links wie abgebildet befestigen.
Links Rechts
2. GerŠt in die Nische einschieben. Die zum
Anschluss des GerŠtes nštige Schutzkontakt-
Steckdose sollte so positioniert sein, dass sich sie
nicht vom GerŠt verdeckt wird.
3. Das GerŠt ist mit regulierbaren FŸssen
ausgestattet, um es der gewŸnschten Hšhe (max
870 mm) anzupassen; diese befinden sich an den
vier unteren Ecken des GerŠtes.
2
1
2
596
555
max
Li89
+
-
4. Um die Positionierung in der Nische zu erleichtern,
sind zwei Gleitbacken mitgeliefert, die unter den
beiden hinteren FŸssen angebracht werden
mŸssen.
Falls notwendig, kann die Grš§e der Gleitbacken
durch Abbrechen lŠngs der markierte Linie
angepasst werden.
