permitam ou exijam esse tipo de ligação.
Quando a terminação estiver completa, recoloque o conjunto da PCI nos seus pilares de montagem e aperte
firmemente os parafusos plásticos, tendo cuidado para não apertar em excesso. Recoloque o conjunto da tampa,
assegurando-se de que esta ficou totalmente apertada. Deverá deixar uma folga máxima de 0,2mm entre as faces do
compartimento e a tampa, para garantir a compressão do anel em O. Assegure-se de que a vedação da tampa ficou
corretamente encaixada na sua ranhura durante a remontagem. Aperte novamente os parafusos plásticos no flange
da tampa para prendê-la firmemente.
3.0 OPERACÃO
A voltagem nominal de operação da unidade está marcada na etiqueta da unidade.
O sinalizador luminoso poderá ser alimentado diretamente, iniciado por um relé de 24Vdc, ou por um sinal de toque
de telefone, se essas opções forem indicadas por ocasião da emissão sob pedido.
Nas versões DC da unidade, a taxa de flash pode ser selecionada através de um jumper montado na face superior
do PCB xenon. Há três posições disponíveis (SP, F80 e F120). Estas posições são as taxas de flash seguintes:
SP - 60 fpm (flashes por minuto) F80 - 80fpm F120 - 120fpm
A taxa de flash da versão AC é predefinida pelo MEDC antes do envio e não pode ser adaptada, uma vez definida.

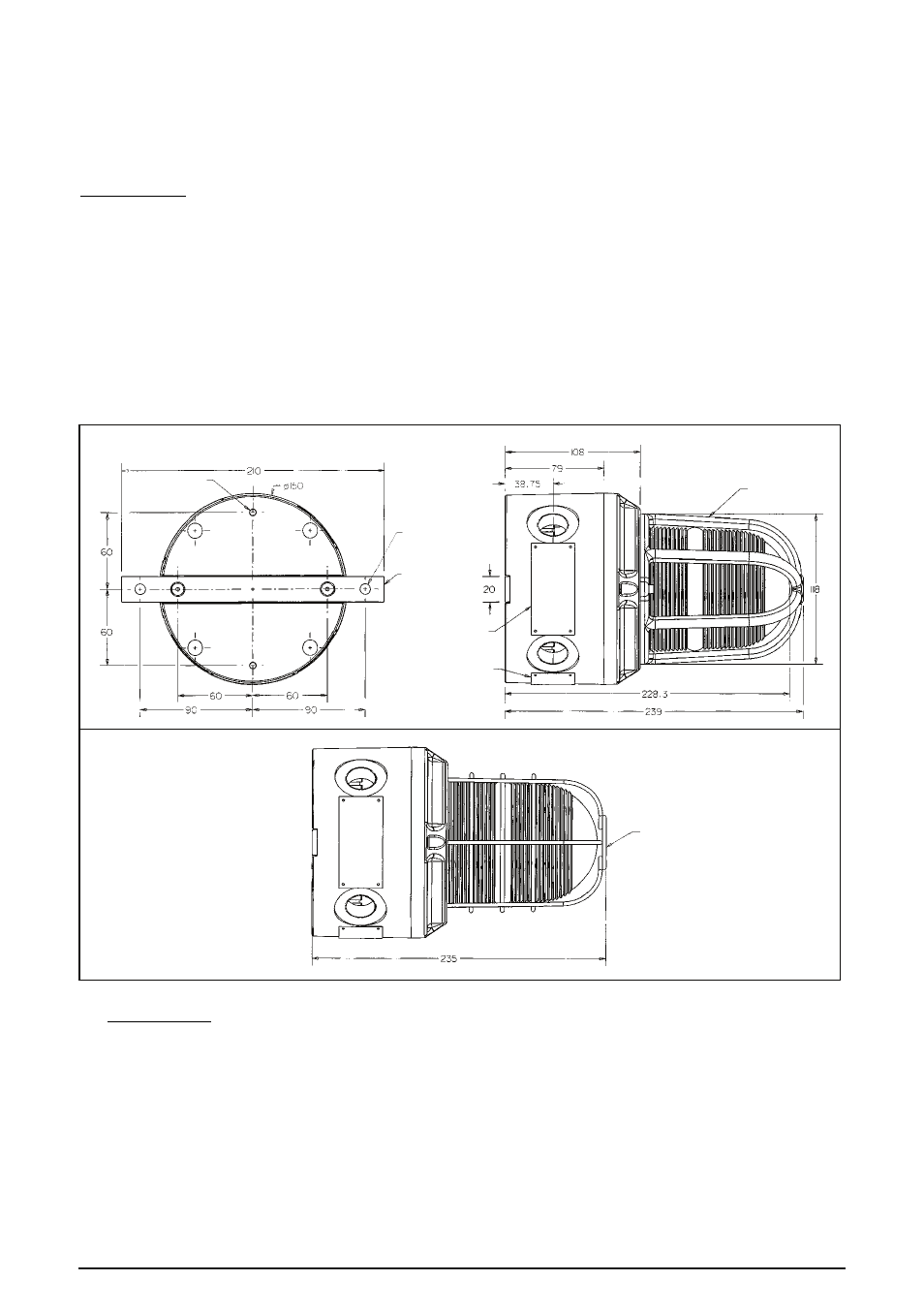

DISPOSIÇÃO GERAL
Furo M5 para Fixação
Direta - 2 Posições
Furo de Fixação Ø8,5 –
2 Posições
Grade Opcional
de Proteção
-
Etiqueta de
Certificação
Serviço/Etiqueta
Proteção Moldada
Opcional
Lâmina Traseira de Fixação (Opcional)
Todas as dimensões em milímetros
4.0 MANUTENÇÃO
Durante sua vida útil, a unidade não exigirá praticamente nenhum cuidado de manutenção. No entanto, caso
ocorram condições ambientais anormais ou incomuns em consequência de danos na instalação ou acidentes, etc,
recomenda-se uma inspeção visual.
Em caso de falha, a unidade poderá ser reparada pela MEDC. Todas as peças são substituíveis.
Se tiver adquirido uma quantidade significativa de unidades, nesse caso, recomenda-se que as peças de reposição também
sejam colocadas à disposição (converse sobre as suas exigências de reposição com os Engenheiros de Vendas Técnicas da
MEDC).
