vollständig fest. Der Abstand zwischen der Abdeckung und dem unteren Gehäuseteil sollte maximal 0,2mm
betragen, um den richtigen Andruck des Dichtungsrings zu gewährleisten. Achten Sie darauf, dass der
Dichtungsring beim Zusammenbau richtig auf der Abdeckung sitzt. Ziehen Sie die Madenschraube im
Deckelflansch wieder fest.
3.0 BETRIEB
ŠDie Betriebsspannung des Geräts ist auf dem Typenschild angegeben.
Die Auslösung der Rundumblinkleuchte kann entweder direkt erfolgen, über ein 24V-Gleichstromrelais oder, wenn
bei Bestellung gewünscht, über ein Telefonrufsignal.
Bei den Gleichstrom-Geräteversionen kann die Blinkfrequenz mithilfe eines auf der Leiterplatte angebrachten
Wahlschalters eingestellt werden. Es stehen drei Einstellungen (SP, F80 und FI20) mit folgenden Blinkfrequenzen zur
Verfügung:
SP – 60 fpm (Blitze pro Minute) F80 – 80 fpm und F120 – 120 fpm.
Die Blinkfrequenz der Wechselstromversion wird von MEDC voreingestellt und kann danach nicht mehr verändert
werden.

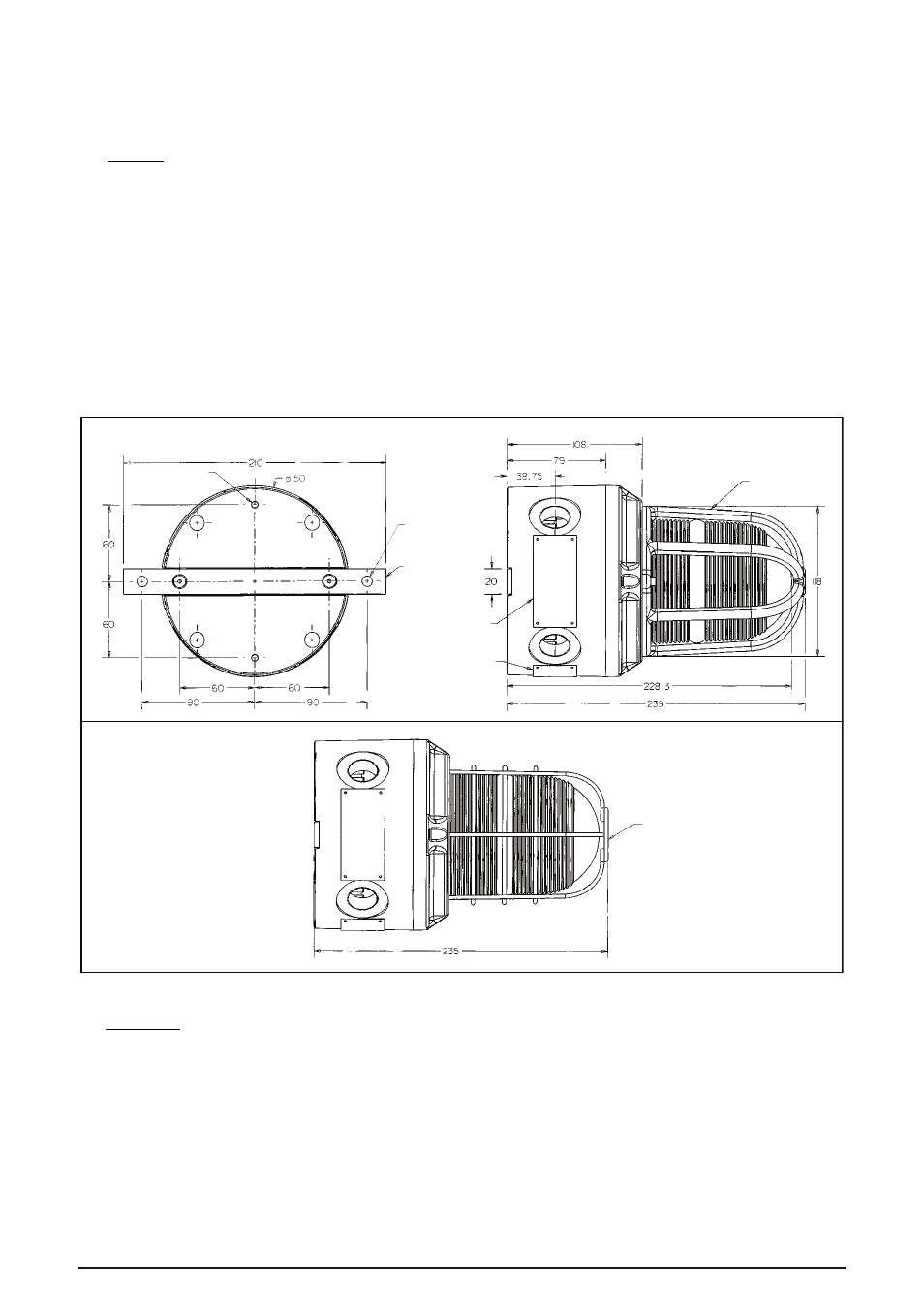

ANORDNUNGSPLAN
06/14 © MEDC 2014
M5 Direktbefestigungsbohrung,
2 Positionenen
Ø8,5 Befestigungsbohrung,
2 Positionen
Optionales Rückseitenband
- Prüfetikett
Betriebsart-Etikett
Optionale
Guss-Schutzvorrichtung
Optionale Draht-Schutzvorrichtung
Alle Masse sind in Millimetern angegeben
4.0 WARTUNG
Das Gerät ist über die gesamte Lebensdauer nahezu wartungsfrei. Wenn jedoch aufgrund von Schäden im Werk,
von Unfällen usw. anormale oder ungewöhnliche Umgebungsbedingungen auftreten, wird eine Sichtprüfung
empfohlen.
Falls ein Gerätefehler auftreten sollte, kann das Gerät durch MEDC repariert werden. Alle Geräteteile sind
austauschbar.
Wenn Sie eine größere Anzahl der Geräte angeschafft haben, empfiehlt es sich, auch Ersatzteile vorzuhalten.
Bitte besprechen Sie Ihre Anforderungen mit den Technischen Vertriebsingenieuren bei MEDC.
T
A
T
A
T
A
(-55°C bis +40°C)
T100°C (-55°C bis +55°C)
T85°C (-55°C bis +40°C)
die Übereinstimmung mit ATEX kennzeichnet
II
die Eignung zur Verwendung in einem Bereich der Zone 1 kennzeichnet
G die Eignung zur Verwendung beim Auftreten von Gas kennzeichnet
D
