51
Montagem
SEKU 2000 A1
PT
De seguida, junte a placa dianteira ♦ 4 e a placa lateral 8 perpendicularmente, de modo que as cavilhas
de fi xação D sejam introduzidas nos orifícios da aresta direita da placa lateral.
De seguida, rode os 5 casquilhos de fi xação ♦ E com a chave de parafusos para a direita até que as
cavilhas de fi xação estejam fi xas nos casquilhos de fi xação e as placas assentem fi rme e perpendicular-
mente.

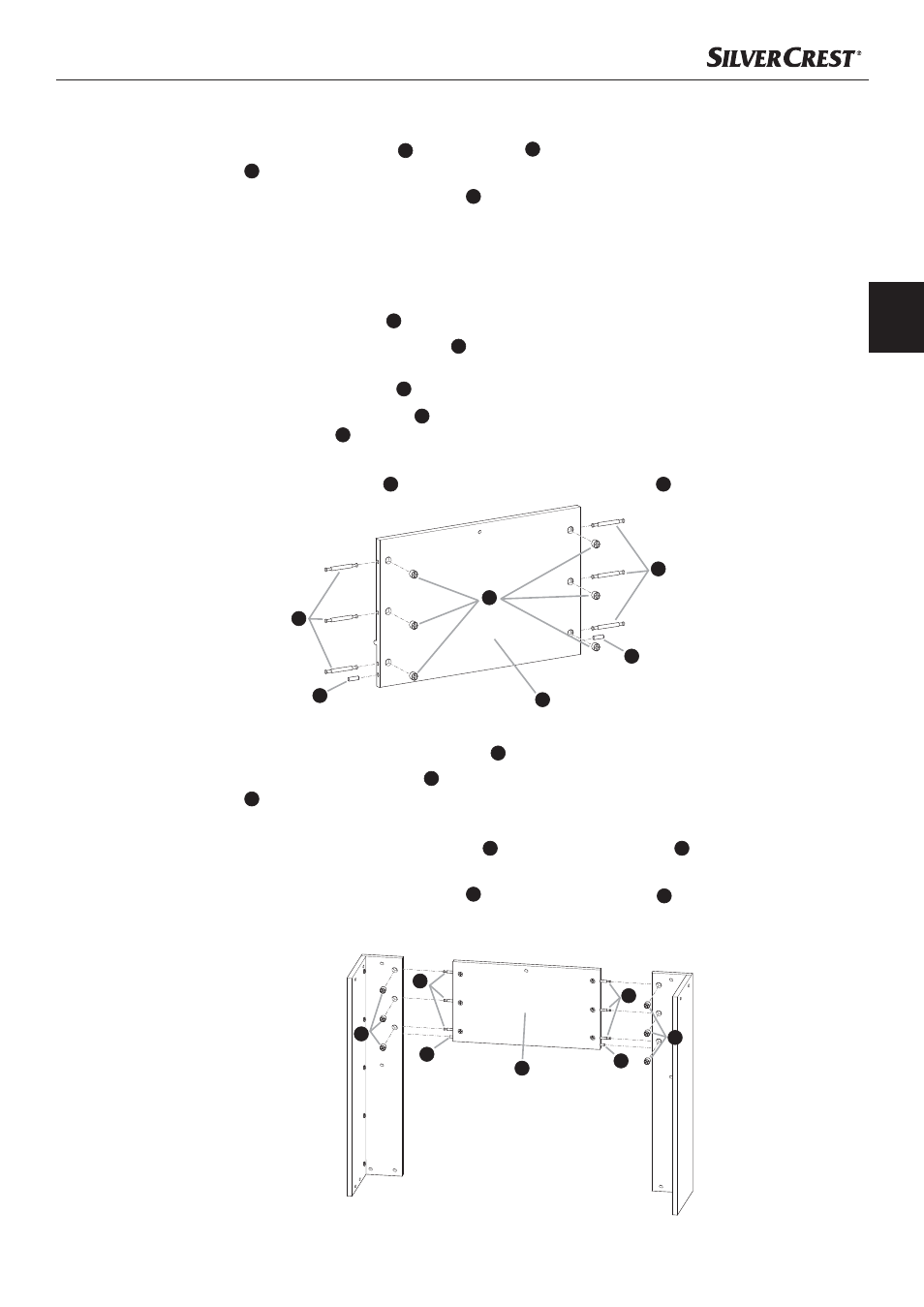

Passo 3
Pegue na placa dianteira central ♦ 5 e coloque-a com a parte de trás voltada para cima.
De seguida, insira 6 casquilhos de fi xação ♦ E nos 6 orifícios grandes. Rode os casquilhos de fi xação
com a chave de parafusos, de modo que a seta nos casquilhos de fi xação fi que voltada para a aresta
exterior da placa dianteira central
5 .
Insira as 6 cavilhas de fi xação dupla ♦ C nos orifícios superiores das partes frontais da placa e aperte
os casquilhos de fi xação E com a chave de parafusos para a direita até que as cavilhas de fi xação
assentem correctamente.
Aplique 2 buchas para madeira ♦ B nos orifícios da placa dianteira central 5 .
Passo 4
Ligue agora a placa dianteira central preparada ♦ 5 com as peças laterais preparadas no passo 1 e 2.
Para isso, insira 3 casquilhos de fi xação ♦ E nos orifícios grandes das peças laterais. Aperte os casquilhos
de fi xação E com a chave de parafusos, de modo que as setas nos casquilhos fi quem voltadas para a
aresta exterior das peças laterais.
De seguida, insira as cavilhas de fi xação dupla ♦ C da placa dianteira central 5 nos respectivos orifícios
nas arestas das peças laterais.
De seguida, rode os 6 casquilhos de fi xação ♦ E na placa dianteira central 5 para a direita com a cha-
ve de parafusos até que todas as peças assentem perpendicularmente entre si e estejam fi xas.
E
5
C
C
B
B
E
E
5
B
B
C
C
