Montaje
SEKU 2000 A1
ES
Montaje

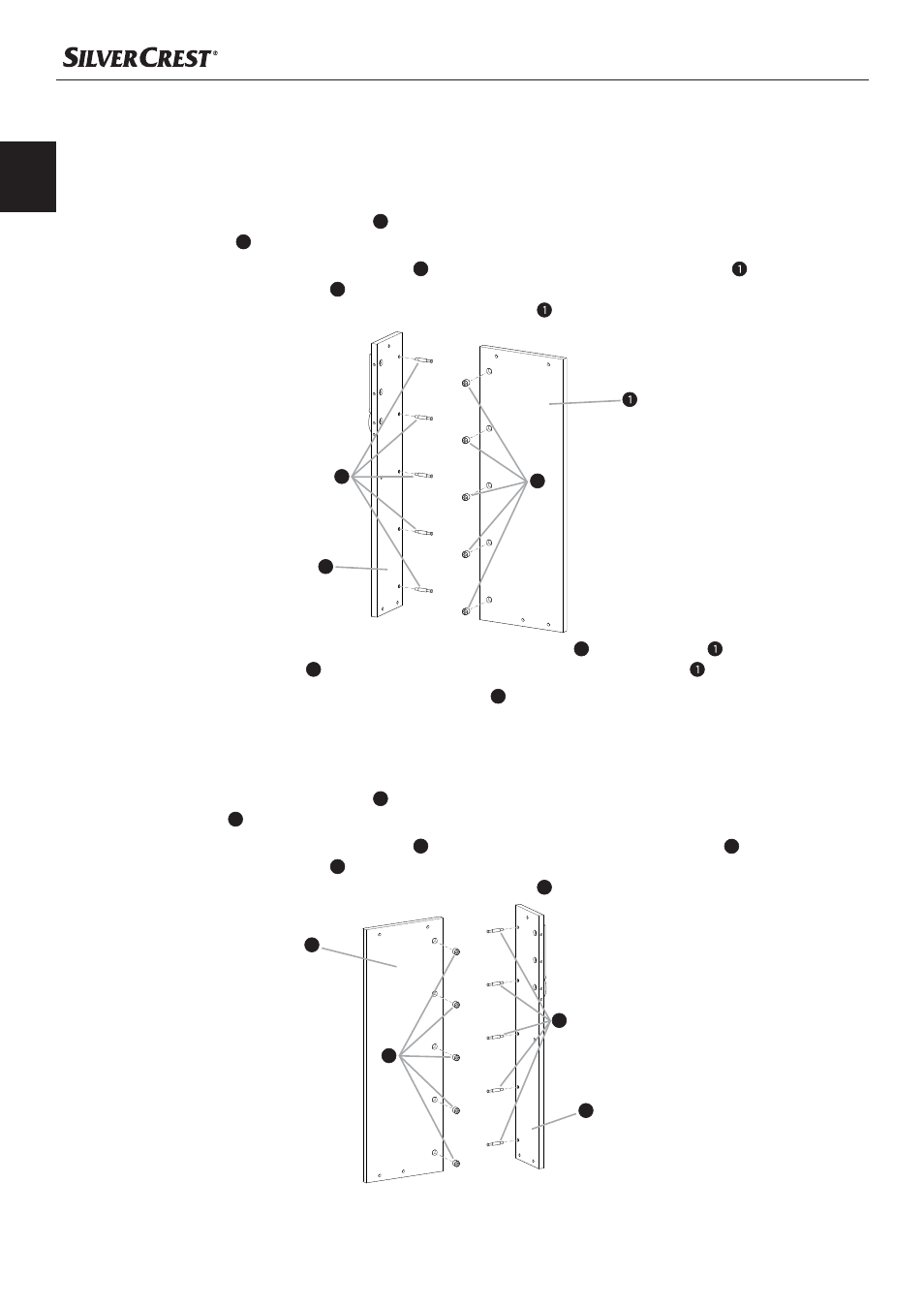

Paso 1
Atornille los 5 tensores simples
♦
D
con un destornillador en los orifi cios previstos de la placa frontal
izquierda
2
.
Inserte los 5 casquillos de expansión
♦
E
en los 5 orifi cios de la placa lateral izquierda . Oriente los
casquillos de expansión
E
con el destornillador de modo que señale la fl echa sobre los casquillos de
expansión respecto al borde exterior de la placa lateral .
Ensamble perpendicularmente a continuación la placa frontal
♦
2
y la placa lateral de modo que
agarren los tensores
D
en los orifi cios en el borde izquierdo de la placa lateral .
Gire a continuación los 5 casquillos de expansión
♦
E
con el destornillador hacia la derecha hasta que los
tensores queden tensados en los casquillos y las placas se asienten fi rme y perpendicularmente entre sí.
Paso 2
Atornille los 5 tensores simples
♦
D
con el destornillador en los orifi cios previstos de la placa frontal
derecha
4
.
Inserte los 5 casquillos de expansión
♦
E
en los 5 orifi cios de la placa lateral derecha
8
. Oriente los
casquillos de expansión
E
con el destornillador de modo que señale la fl echa sobre los casquillos de
expansión respecto al borde exterior de la placa lateral
8
.
2
D
E
8
4
D
E
