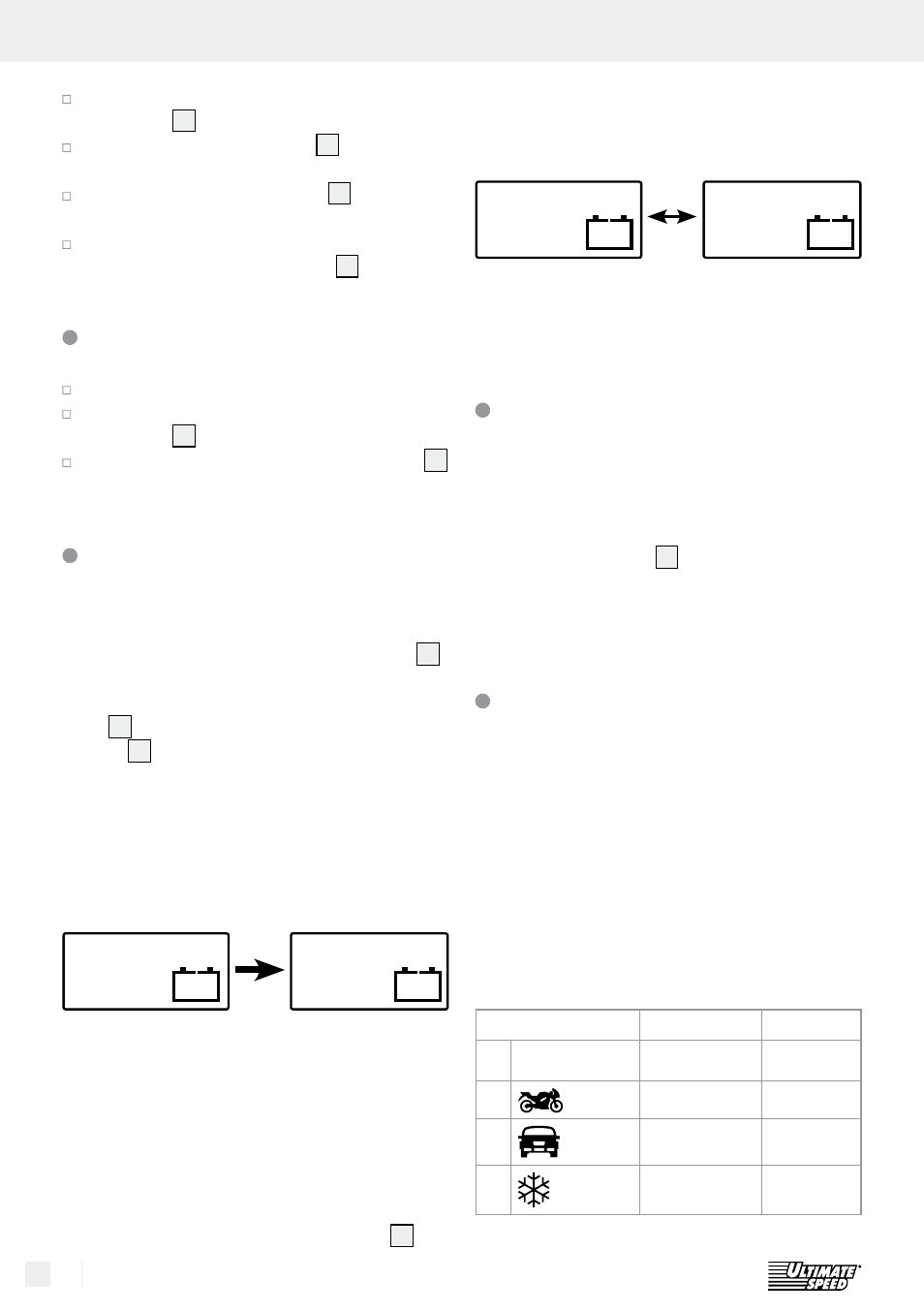

38 DE/AT/CH
Bedienung
Bedienung
Klemmen Sie die „–“-Pol-Anschlussklemme
(schwarz)
15
an den „–“-Pol der Batterie.
Schließen Sie das Netzkabel
13
des Ladege-
räts an die Steckdose an.
Die Batteriespannungsanzeige
9
zeigt die
aktuelle Spannung der Batterie an.
Bei umgekehrtem Anschluss der Ausgangsklem-
men leuchtet die LED-Verpolung
5
.
Trennen
Trennen Sie das Gerät vom Netzstrom.
Nehmen Sie die „–“-Pol-Anschlussklemme
(schwarz)
15
vom „–“-Pol der Batterie.
Nehmen Sie die „+“-Pol-Anschlussklemme (rot)
14
vom „+“-Pol der Batterie.
STAnDBy / Batteriespannung
messen
Nach Anschluss an die Stromversorgung ist das Ge-
rät im STANDBY-Betrieb. Die Standby-Anzeige
6
leuchtet. Bei angeschlossenen Anschlussklemmen wird
die Batteriespannung im LC-Display (Spannungsan-
zeige
9
) angezeigt. Die Segmente der Zustands-
anzeige
8
sind leer.
Liegt die gemessene Spannung unter 3,8 V
bzw. über 15 V wird die Batterie nicht
geladen. Im Display erscheint kurz die
Fehlermeldung „Err“. Das Gerät schaltet
auf Standby.
e® ®
88.8
V
6 V-Batterie
Wird eine Batterie im Spannungsbereich von 3,7–
7,3 V gemessen, ist nur das Programm 1 wählbar.
12 V-Batterien:
Wird eine Batterie im kritischen Spannungsbereich von
7,3–10,5 V erkannt, prüft das Gerät ob eine voll ge-
ladene 6 V Batterie oder eine entladene 12 V Batterie
vorliegt. Drücken Sie die Programmwahltaste
10
, um
ein Programm zu wählen, führt das Gerät eine Kon-
trollmessung für ca. 90 Sek. durch.
Im Display wird angezeigt:
---
88.8
V
Werden nach ca. 90 Sek. zwischen 7,3–7,5 V erkannt,
ist die 12 V Batterie defekt.
Das Gerät schaltet auf Standby.
Wiederbelebung
Werden nach ca. 90 Sek. zwischen 7,5–10,5 V
erkannt, liegt eine 12 V Batterie vor.
Der Ladeprozess beginnt mit dem Pulsbetrieb zur
Wiederbelebung.
Die Spannungsanzeige
9
blinkt. Sind 10,5 V er-
reicht, schaltet das Gerät in die weiteren Ladestufen.
Die Wiederbelebung ist identisch bei allen 12 V
Ladeprogrammen.
Programme auswählen
HInWEISE:
Wird eine Batterie im Spannungsbereich von 3,7–
7,3 V erkannt, sind die Programme 2–3–4 wählbar.
Der Ladefortschritt erfolgt automatisch. Abhängig
vom gewählten Programm ist die Ladekennlinie
Spannungs-, Zeit-, und Temperaturüberwacht. Mit
Diagnoseprogramm, Wiederbelebungsmodus und
Erhaltungsladung.
(siehe Prinzipdarstellung Programm 3 Abb C).
Programm
max. (V)
max. (A)
1 6 V
7,3 V
0,8 A
2
*
14,4 V
0,8 A
3
*
14,4 V
3,8 A
4
*
14,7 V
3,8 A
