5 Installation Procedure

20

YASKAWA ELECTRIC TOBP C730600 23C 1000-Series Option SI-P3/V, SI-P3/T Installation Manual

Figure 6

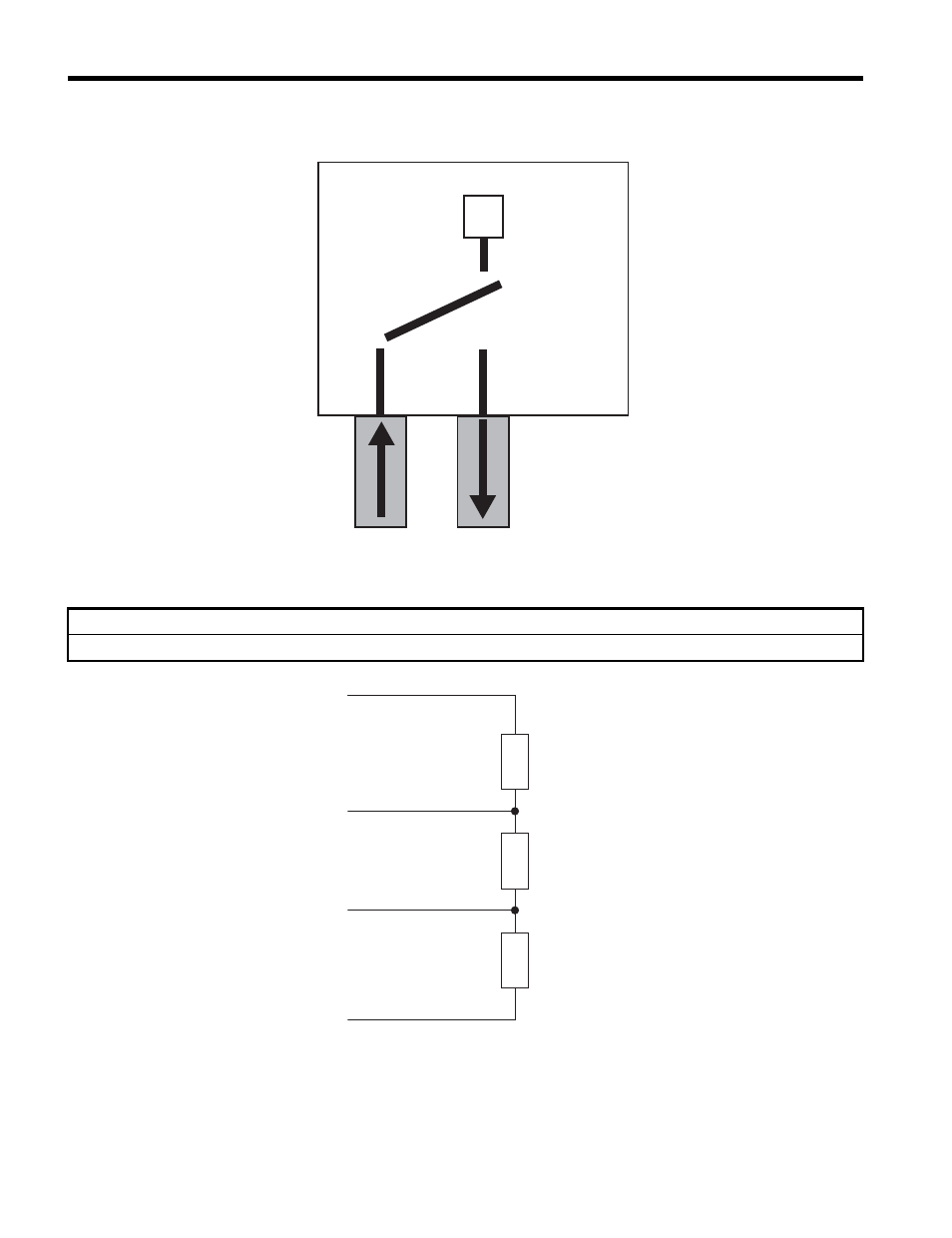

Figure 6 PROFIBUS Cable Connection with Termination Resistors

Figure 7

Figure 7 Cable Termination of the PROFIBUS-DP Option Cable to EN50170

(pin numbers for a 9-pin D-sub connector)

Bus termination ON = incoming and outgoing cables not connected.

Bus termination OFF = incoming and outgoing cables connected.

Outgoing Cable

Incoming Cable

9-pin D-sub Connector

O

O

O

ON

OFF

Switch

Bus termination

390 Ω

B - Data line

DGND (pin 5)

RxD/TxD-N (pin 8)

RxD/TxD-P (pin 3)

VP (pin 6)

A - Data line

220 Ω

390 Ω
