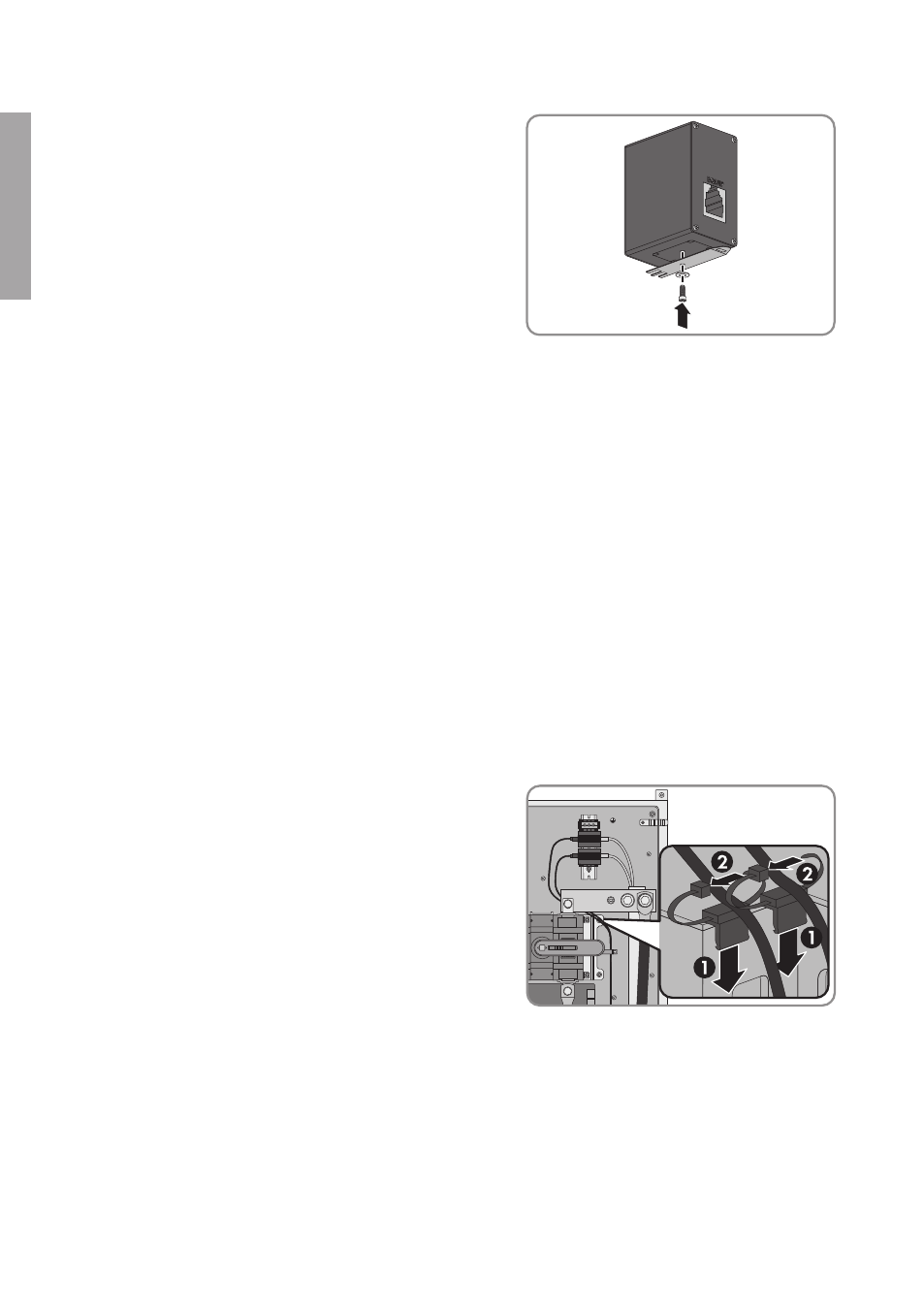

4. Pe partea inferioară a protectorului de
supratensiune, fixaţi suportul şinei DIN cu şaiba-
suport şi cu şurubul. Eclisa suportului şinei DIN
trebuie să fie orientată spre partea laterală a
protectorului de supratensiune cu inscripţia
EQUIP.
5. Pentru ieşirea de comunicare şi, la nevoie, pentru intrarea de comunicare trebuie instalat câte
un protector de supratensiune:
• Montaţi protectorului de supratensiune pe şina DIN. Respectaţi poziţia de montaj (vezi
capitolul 4.2, pagina 97). Racordul EQUIP trebuie să fie orientat spre stânga.
• Fixaţi clema de capăt coplanar pe şina DIN deasupra, respectiv dedesubtul protectorului
de supratensiune.
☑ Clema de capăt intră cu zgomot în lăcaş, iar protectorul de supratensiune nu mai
poate fi deplasat pe şina DIN.
6. Pentru a conecta ieşirea de comunicare la protectorul de supratensiune pentru ieşirea de
comunicare:
• Introduceţi ştecherul RJ45 al cablului de Ethernet din setul de livrare în protectorul de
supratensiune, mai exact în conexiunea EQUIP.
• Conectaţi celălalt capăt al cablului de Ethernet la String-Monitor Unit, în conexiunea X7,
• Fixaţi cablul de Ethernet la SMA String-Monitor cu ajutorul clemelor de cablu (vezi
• Introduceţi colierul de fixare pe suportul
comutatorului de decuplare sub sarcină DC
şi fixaţi cablul de Ethernet cu colierul de
fixare.
• Introduceţi cablul de Ethernet pentru ieşirea de comunicare prin pasajul de cablu
corespunzător (vezi capitolul 4.1, pagina 95) în SMA String-Monitor. Pentru aceasta
trebuie să introduceţi membrana corespunzătoare şi să împingeţi cablul de Ethernet prin
membrană.
• Conectaţi conectorul tip fişă RJ45 la capătul introdus al cablului de Ethernet conform
EIA/TIA 568B (opt conductori) (vezi instrucţiunile conectorului tip fişă RJ45). Când faceţi
acest lucru, aveţi grijă să nu cadă resturi de cablu în SMA String-Monitor.
