SMA Solar Technology AG Installation
Installationsanleitung ESHV-IXX103013 7
1. Prüfen, um welches Erdungsset es sich handelt:
– Erdungsset positiv: rote Ummantelung, drei Anschlüsse in den Farben rot, weiß, blau
– Erdungsset negativ: schwarze Ummantelung, vier Anschlüsse in den Farben rot, weiß, blau,
schwarz

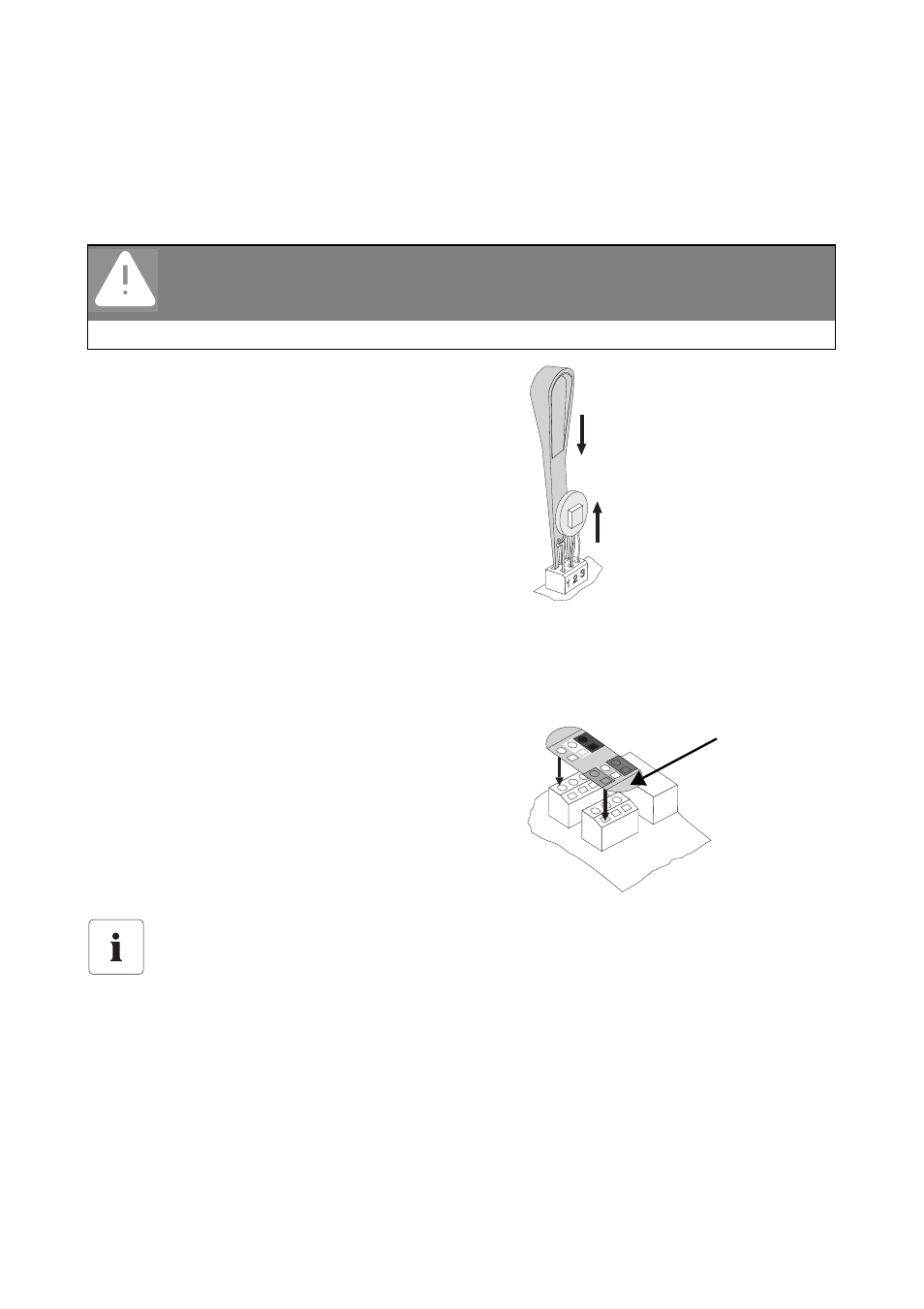

2. Beide Varistoren entfernen.
Verwenden Sie dazu das mitgelieferte
Betätigungswerkzeug. Sie können jedoch die
Klemmenkontakte auch einzeln mit einem
passenden Schraubendreher bedienen.
3. Mitgelieferten Aufkleber des entsprechenden
Wechselrichter-Typs langsam von der Folie ziehen.
Prüfen Sie dabei, ob die Folie aus den gestanzten
Löchern enfernt wurde.
4. Aufkleber auf den Varistorklemmenblock kleben.
Die eckigen Löcher des Aufkleber müssen dabei
über den eckigen Öffnungen des
Varistorklemmenblocks liegen.
5. Überstehende Laschen herunterklappen und an
den Seiten festdrücken.
GEFAHR!
Lebensgefahr durch hohe Spannungen im Wechselrichter!
• Wechselrichter öffnen, wie in dessen Installationsanleitung beschrieben.
Positionierung des Aufklebers
Nur durch die richtige Positionierung des entsprechenden Varistoraufklebers ist der
verpolsichere Anschluss und die sichere Funktion des Erdungssets gewährleistet.
Das Einführen des
Betätigungswerkzeugs löst
die Klemme.
Varistor entnehmen.
Aufkleber
anbringen und
Laschen
umklappen.
