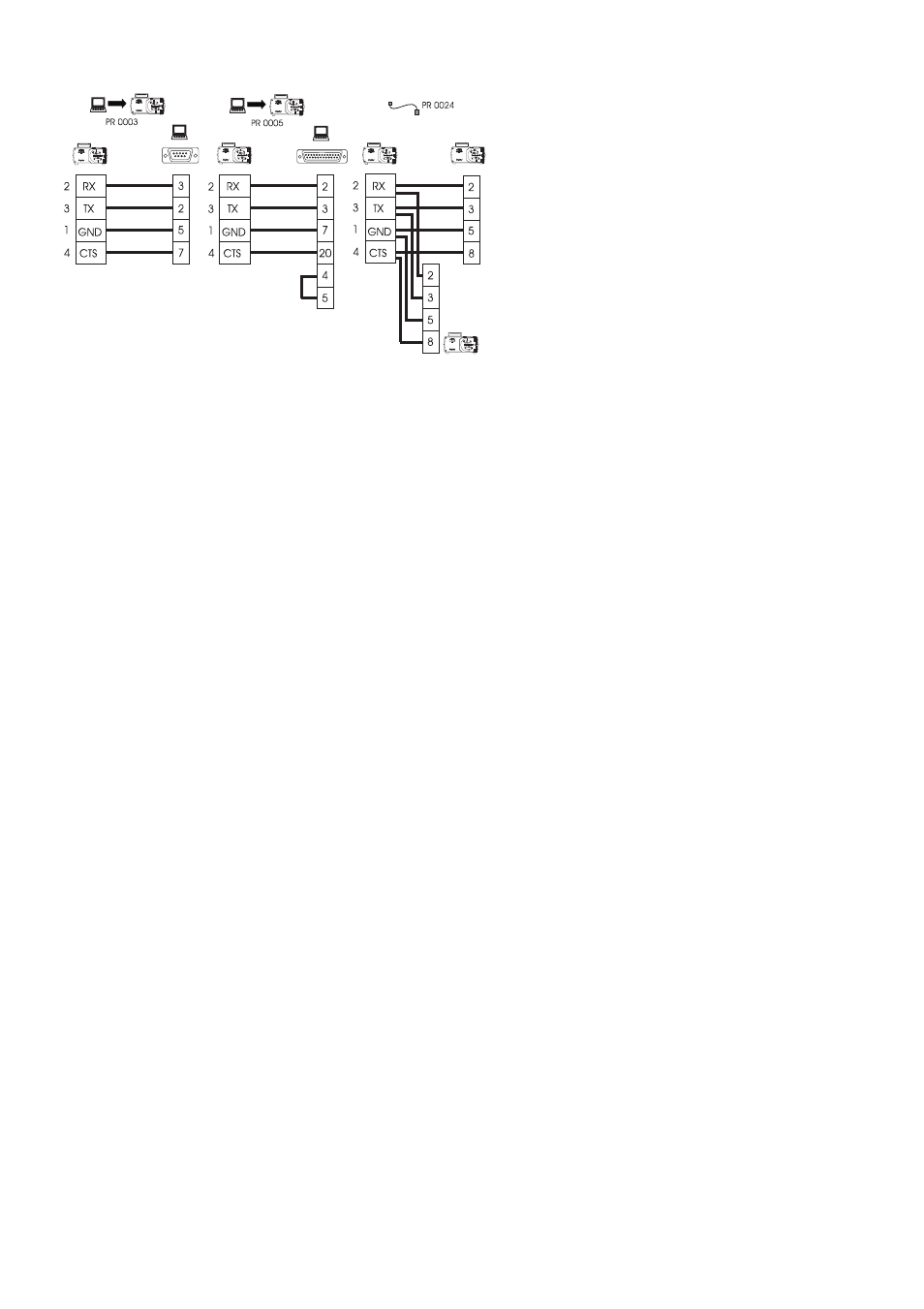

RS232-Verkabelung für CTR-Handshake
Ausschließlich zweiadriges,
abgeschirmtes RS232-Kabel verwenden.
RS232-Einstellungen
Baud = 9.600; Stopbit = 2; Datenbits = 8; Parität = None (Keine); Handshake = CRT oder None (Keine); Auto-Echo = On (Ein)
Mit Hilfe der nachstehenden Codes wird die 504Du unter RS232-Regelung betrieben. Diese Codes müssen vom seriellen Anschluss eines
Computers (bzw. einem entsprechenden Anschluss) an die Pumpe gegeben werden. Alle Befehle sind mit der RETURN-Taste (ASCII ZEICHEN
13) zu beenden.
nSPxxx
Einstellung der Lastdrehzahl xxx an Pumpe Nr. n
nSI
Erhöhung der Drehzahl um 1 Umin
-1
für Pumpe Nr. n
nSD
Verringerung der Drehzahl um 1 Umin
-1
für Pumpe Nr. n
nGO
Starten der Pumpe Nr. n
nST
Stoppen der Pumpe Nr. n
nRC
Änderung der Drehrichtung für Pumpe Nr. n
nRR
Einstellung der Drehrichtung im Uhrzeigersinn für Pumpe Nr. n
nRL
Einstellung der Drehrichtung gegen den Uhrzeigersinn für Pumpe Nr. n
nDOxxxxx,yyy Einstellung der Dosis für Pumpe Nr. n in Tachometerimpulsen (siehe Anmerkung 3)
nRS
Status für Pumpe Nr. n anzeigen (siehe Anmerkung 4)
nZY
Status anzeigen, wenn Pumpe Nr. n geSTARTet 1 oder geSTOPpt 0 ist
nTC
Tachometerzähler zurückstellen
nRT
Tachometerzähler ablesen
Um in die Sichtanzeige der Pumpennummer n zu schreiben
nCA
Vorhandene Anzeige löschen; gefolgt von:
nCH
Schreibmarke zurückstellen; gefolgt von:
nW
{
Textzeile 1
}
~
{
Textzeile 2
}
@ ( @ = Befehlsendezeichen )
Anmerkungen zu den Steuerungscodes
1
n = in Set-up eingestellte Nummer der Pumpe. Bei einem Befehl, der für alle im Netz vorhandenen Pumpen gleichzeitig wirksam werden
soll, ist dem Befehl das Zeichen “#” voranzustellen.
2
Es finden 1280 Tachoimpulse pro Umdrehung bei der 220 Upm-Version und 3200 Tachoimpulse pro Umdrehung bei der 55 Upm-
Version statt.
3
nDOxxxxxxxx, hierin ist xxxxxxxx eine beliebige ganze Zahl, welche die Zieldosis in Tachometerimpulsen ausdrückt. Dieser Code kann
auf nDOxxxxxxxx,yyy erweitert werden, hierin steht yyy für einen “Rücklauf” in Tachometerimpulsen mit einem Grenzwert von 255 (etwa
1/12 einer Umdrehung an einem 55 Umin
-1
Antrieb bzw. 1/5 einer Umdrehung an einem 220 Umin
-1
Antrieb).
4
Ein Befehl “Status anzeigen” bringt die 504Du zurück zur Anzeige einer Textzeichenfolge in folgender Form:
[
Pumpentyp
]
[
ml/Umin
-1
]
[
Pumpenkopf
]
[
Schlauchgröße
]
[
Drehzahl
]
[
cw/ccw
]
[
P/N
]
[
Pumpen-Nr.
]
[
Tachometerzählung als eine
einstellige ganze Zahl
]
[
gestoppt/läuft, 0/1
]
[
! = Begrenzungszeichen
]
z. B. 504DU 0.7 505L 1.6mm 53.5 CW P/N 1 157810 1 !
5
Alle in einem Netz befindlichen Pumpen mit der gleichen “n” antworten auf den gleichen Befehl.
6
Es müssen mindestens 10mS zwischen aufeinanderfolgenden Befehlen vorhanden sein.
7
Bei der Adressierung sämtlicher Pumpen mit dem Zeichen “#” ist darauf zu achten, dass keine
Rückmeldung generiert wird, z. B.
nSS, das Ergebnis wäre nicht vorhersehbar.
