Instrucciones de instalación

9

C.

UBICACIÓN DE LA PLACA MURAL BAJO EL ARMARIO

Es posible que los armarios tengan una banda
decorativa que estorbe en la instalación del
microondas. Retire la banda decorativa para instalar
adecuadamente el microondas y nivelarlo.

EL MICROONDAS DEBE ESTAR NIVELADO.

Use un nivel para asegurarse de que el horno esté
realmente nivelado.

Si los armarios sólo tienen un saliente frontal, sin
estructura posterior o lateral, instale la placa de
montaje a la misma distancia que la profundidad del
saliente frontal. Así se mantendrá nivelado el
microondas.

1.

Mida la profundidad del interior del saliente
frontal.

2.

Trace una línea horizontal en la pared posterior,
bajo la parte inferior del armario, a una distancia
equivalente a la profundidad interior del saliente
frontal.

3.

Para este tipo de instalación solamente con
saliente frontal, alinee las pestañas de montaje
con esta línea horizontal, sin que toque con la
parte inferior del armario, tal como se describe en
el Paso D.

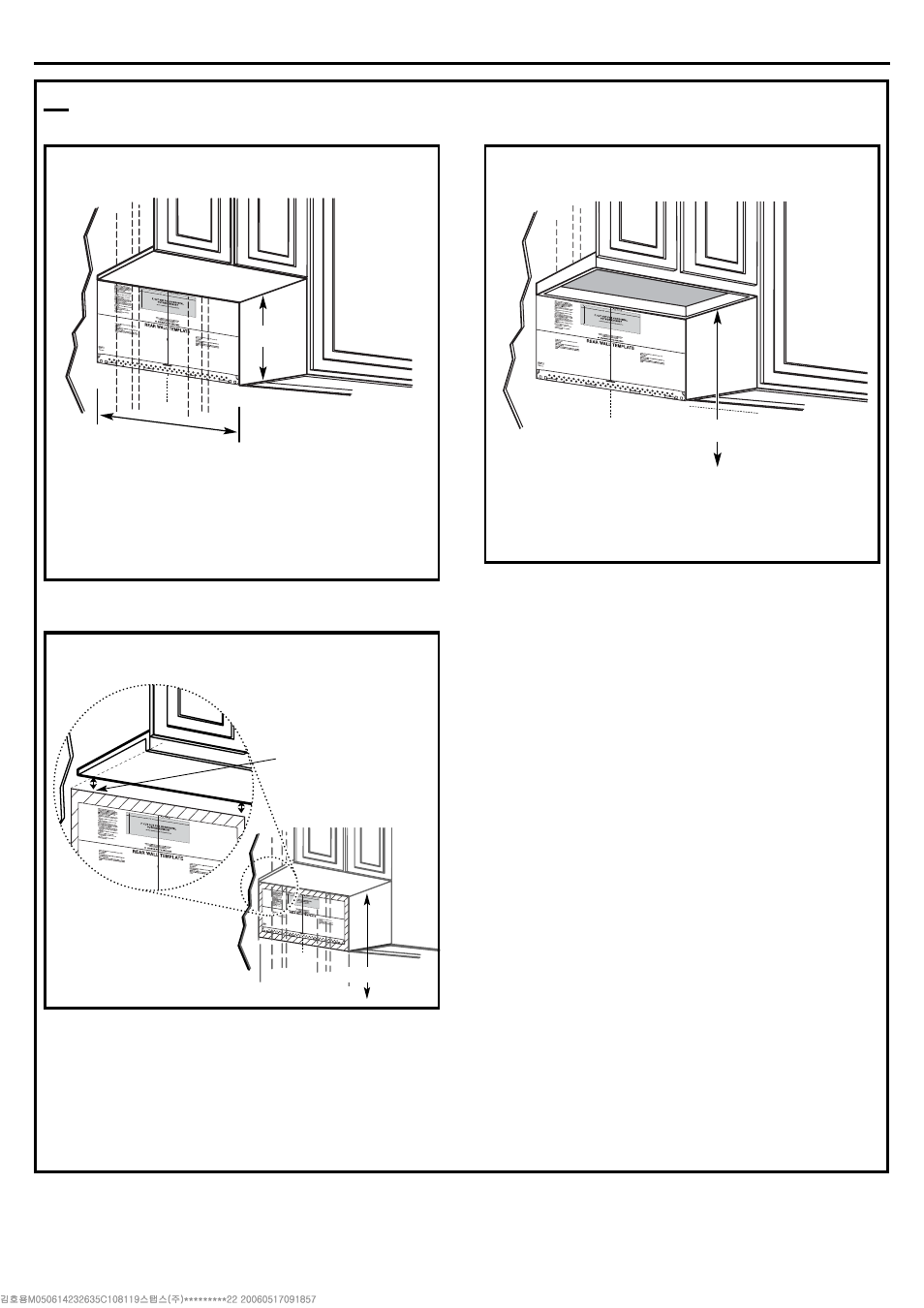

C

L

42 cm

Posición de la placa: bajo el armario de
superficie inferior lisa

Al menos a 76,2 cm

Trace una línea vertical

en la pared, en el centro

de un espacio de 76,2

cm de ancho.
Pegue la plantilla

posterior en la pared,

haciéndola coincidir con

la línea central y

tocando el borde inferior

del armario.

C

L

Posición de la placa: bajo el armario con la
parte inferior empotrada con saliente frontal

Trace una línea en la

pared posterior, igual a
la profundidad del
saliente frontal.

83,8 cm hasta el plano de cocción

C

L

Posición de la placa: bajo la parte inferior del
armario empotrado

83,8 cm hasta el plano de cocción

Dibuje una línea vertical en la pared, en el centro

de un espacio de 83,8 cm .
Pegue la plantilla posterior en la pared,

haciéndola coincidir con la línea central y tocando

la estructura inferior del armario.
