Instrucciones de instalación
5
NOTA: Si necesita instalar conducciones, tenga en
cuenta que la longitud total de la conducción
rectangular de 8,25 x 25,40 cm o la conducción
redonda de 15,24 cm no debe superar los 42,67
metros equivalentes.
La ventilación exterior requiere una conducción
difusora de escape. Lea el aviso siguiente
atentamente.
NOTA: Es importante la instalación de la ventilación
siga la ruta más directa y tenga los menos codos
posibles. De este modo se asegura una salida
despejada del escape y se previenen las
obstrucciones. Compruebe también que los
reguladores de tiro giren libremente y que nada
bloquee las conducciones.
Conexión del escape
El escape del difusor se ha diseñado para que
concuerde con una conducción rectangular estándar
de 8,25 x 25,40 cm.
Si se necesita una conducción redonda se debe usar
un adaptador de transición de rectangular a redondo.
No utilice una conducción de menos de 15,24 cm.
Longitud máxima de la conducción
Para conseguir un movimiento del aire satisfactorio,
la longitud total de la conducción rectangular de 8,25
x 25,40 cm o de la conducción redonda de 15,24 cm
no debe superar el equivalente a 42,67 m.
Los codos, las transiciones, los
difusores de techo y de pared, etc.,
presentan una resistencia adicional al flujo de aire y
son equivalentes a una sección de conducción recta
mayor que su tamaño real. Al calcular la longitud total
de la conducción, añada las longitudes equivalentes
de todas las transiciones y adaptadores además de
la longitud de todas las secciones de conducciones

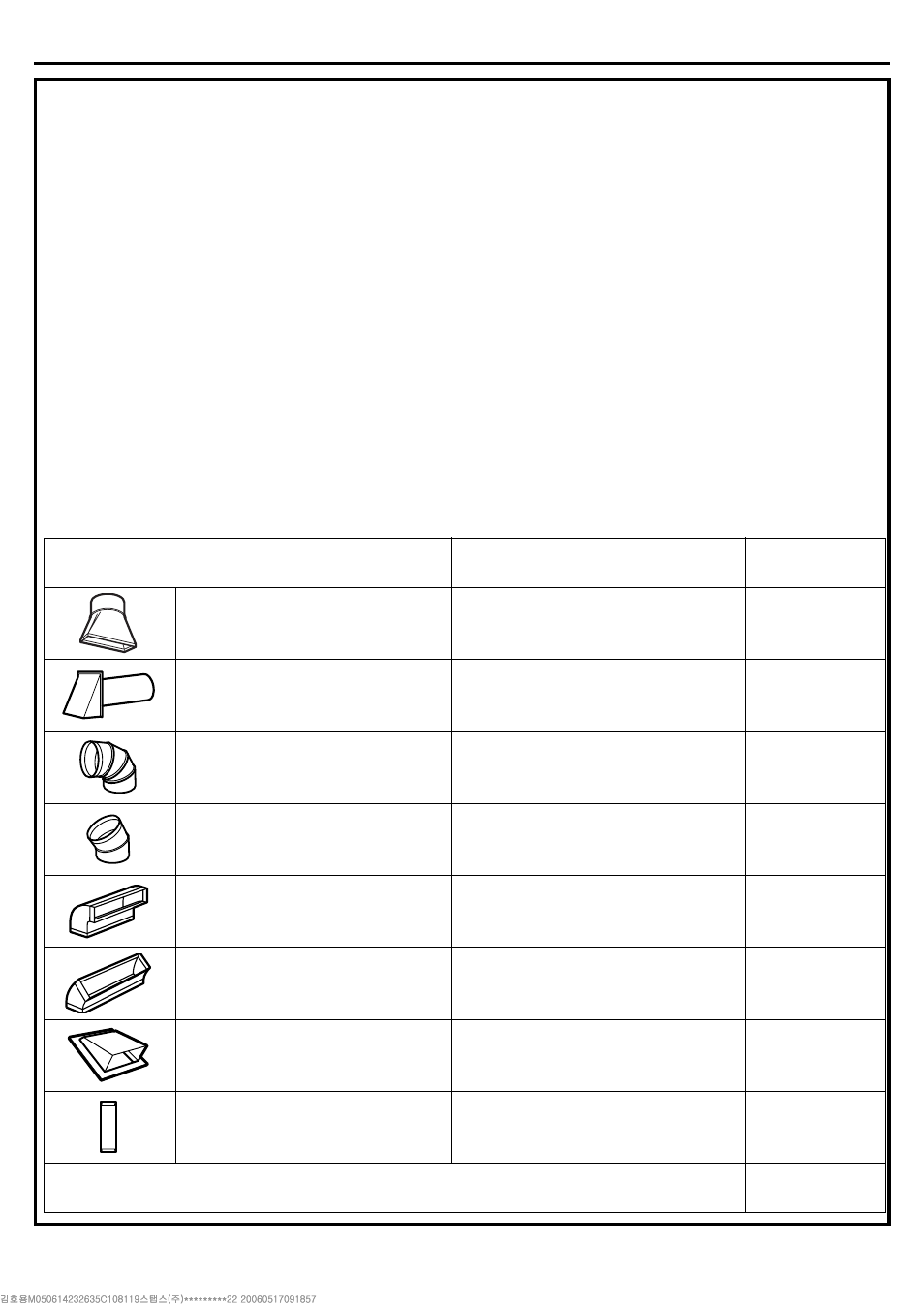

rectas. El diagrama siguiente muestra cómo calcular
la longitud total equivalente de las conducciones
usando la distancia aproximada de longitud
equivalente de algunas conducciones típicas.
PIEZAS DE CONDUCCIÓN
LONGITUD
EQUIVALENTE
x
NÚMERO
UTILIZADO
=
LONGITUD
EQUIVALENTE
Adaptador de transición de
rectangular a redondo*
1,52 m
x ( )
= m
Difusor de pared
12,2 m
x ( )
= m
90° Codo
3,04 m
x ( )
= m
45° Codo
1,52 m
x ( )
= m
90° Codo
7,6 m
x ( )
= m
45° Codo
1,52 m
x ( )
= m
Difusor para el techo
7,3 m
x ( )
= m
Conducción recta redonda de
15,24 cm o rectangular de 8,25 x
15,40 cm
7,3 m
x ( )
= m
Total de
conducciones
= m
