Dynacord H 2500 - Manual (Page 99)

PowerH SERIES
Mode d’emploi 99
Arrière

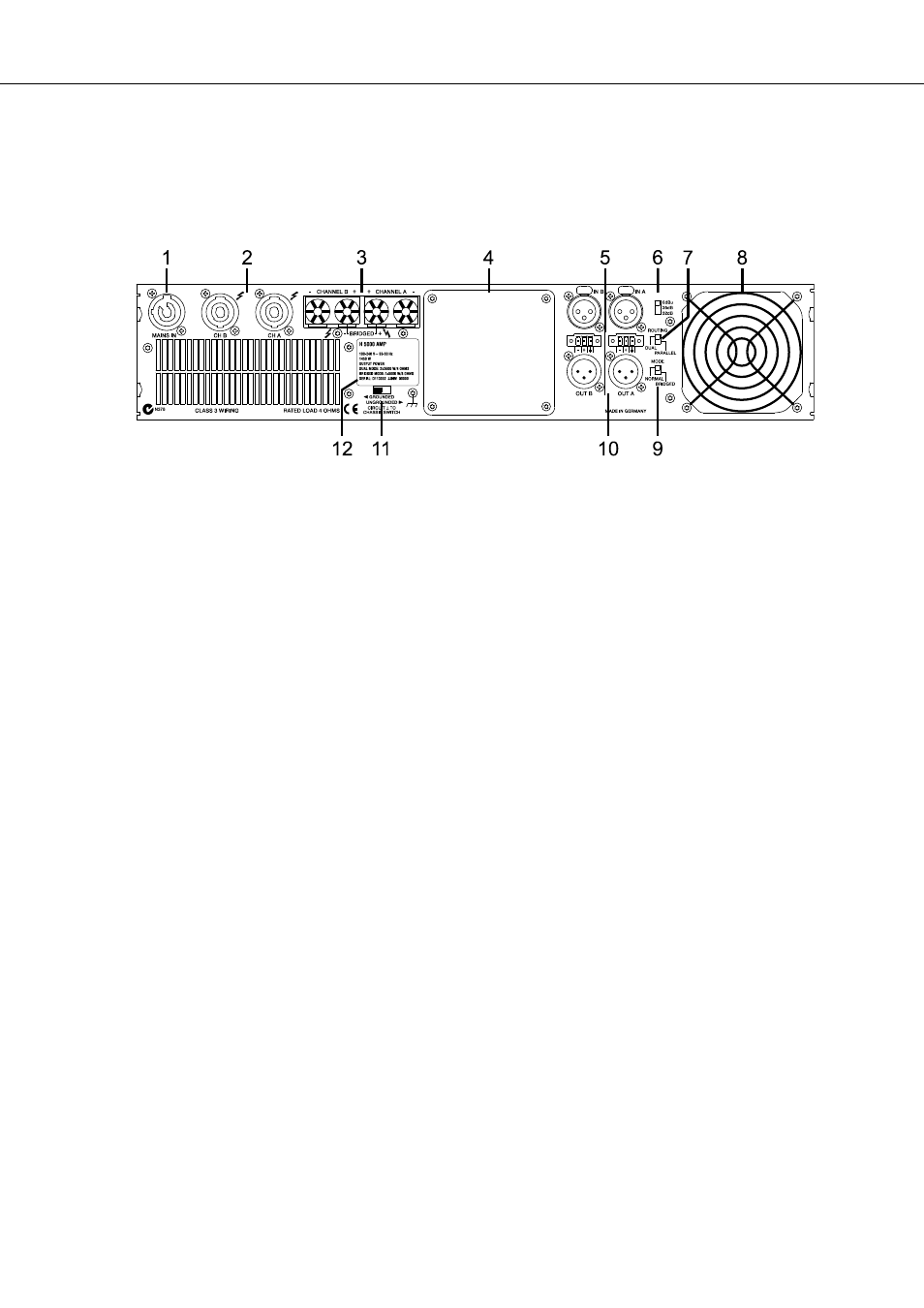

Illustration 2.2 : Arrière du H2500/H5000
1 Entrée secteur PowerCon® (MAINS IN)
2 Sorties de l’ampli de puissance de type Speakon™ femelle (CH A, CH B)
3 Bornes de sorties de l’ampli de puissance (CHANNEL A, CHANNEL B, BRIDGED)
4 Slot d’extension
5 Entrées Audio de type XLR et Phoenix (IN A, IN B)
6 Sélecteur de Sensibilité d’entrée/Gain
7 Sélecteur de routage des entrées Audio (ROUTING)
8 Ventilateur
9 Sélecteur de mode de sortie de l’ampli de puissance (MODE)
10 Sorties Audio de type XLR (OUT A, OUT B)
11 Commutateur de masse (CIRCUIT ⊥ TO CHASSIS SWITCH)
12 Plaque d’identification
