PowerH SERIES
52 Bedienungsanleitung
2 Installation
2.1 Bedienelemente, Anzeigen und Anschlüsse
Frontseite

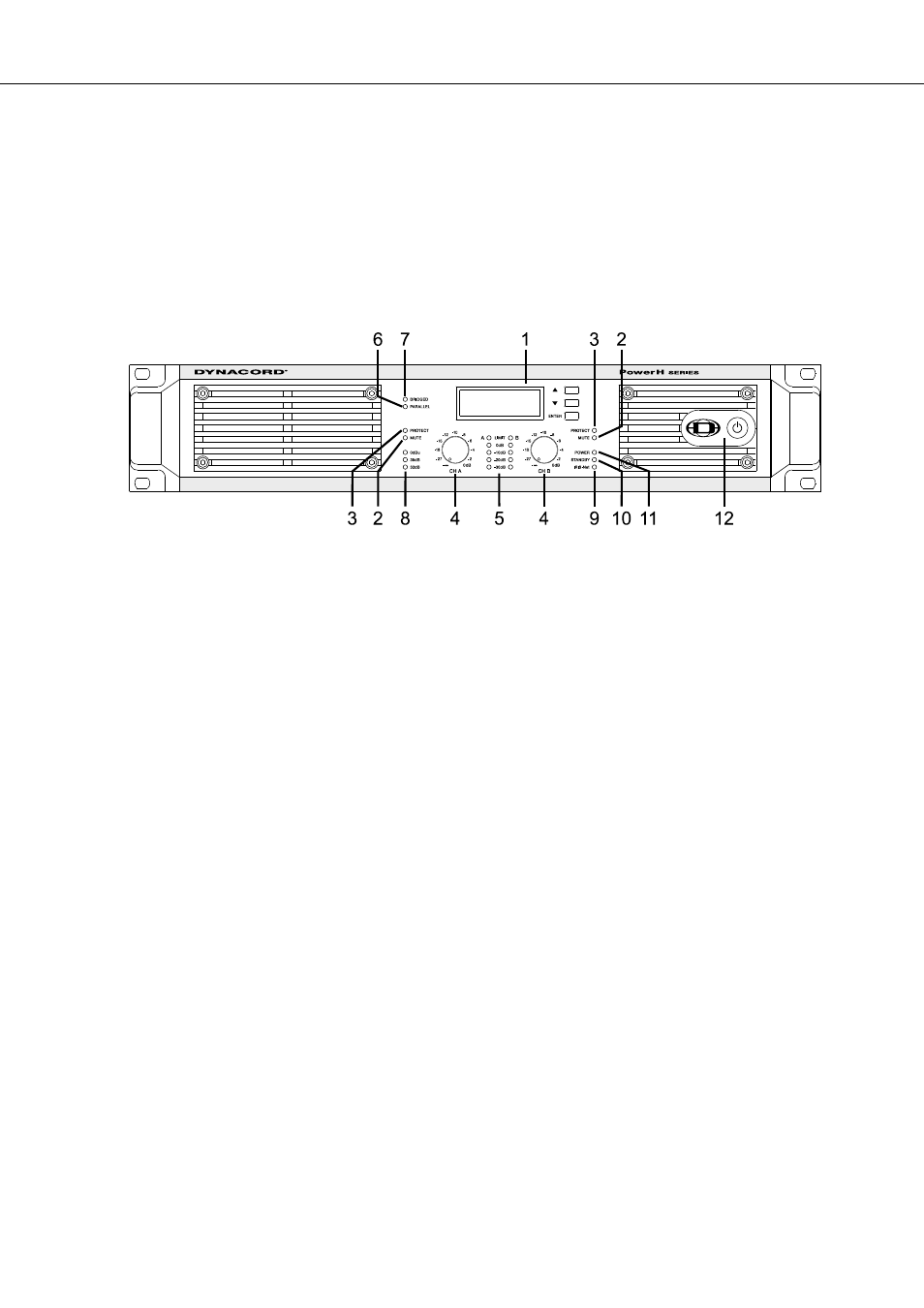

Abbildung 2.1: H2500/H5000 Frontseite
1 LC-Display (mit Bedienelementen)
2 Anzeige Stummschaltung (MUTE) für Kanal A bzw. B
3 Anzeige Schutzschaltung (PROTECT) für Kanal A bzw. B
4 Eingangspegel-Regler (CH A, CH B) für Kanal A bzw. B
5 Pegelanzeige für Kanal A bzw. B
6 Anzeige Betriebsart Audio-Eingang (PARALLEL)
7 Anzeige Betriebsart Leistungsverstärker (BRIDGED)
8 Anzeige Eingangsempfindlichkeit/Gain (0dBu, 35dB, 32dB)
9 Anzeige Remote Amplifier (IRIS-Net)
10 Anzeige Standby (STANDBY)
11 Anzeige Betrieb (POWER)
12 Netzschalter
