5 STATUS LED
Die STATUS-LED dient zur Kontrolle der Kommunikation am CAN-Bus. Die LED blinkt
regelmäßig alle 3 Sekunden kurz auf, wenn das Modul mit 00 adressiert und damit
softwaremäßig vom CAN-Bus abgekoppelt ist. Wenn eine Adresse zwischen 01 und 250
eingestellt ist, aber noch keine CAN-Bus Aktivität stattgefunden hat, blinkt die LED
regelmäßig jede Sekunde kurz auf. Sobald eine Kommunikation am CAN-Bus erkannt
wurde, wird die LED immer dann für mindestens 100 ms aktiviert, wenn die Endstufe selbst
Daten auf den CAN-Bus sendet.
6 ADDRESS-Wahlschalter
Mit den beiden Adress-Wahlschaltern wird die Netzwerk-Adresse des RCM-26
eingestellt. In einem CAN-Netzwerk können die Adressen 01 bis 250 (FA hex)
verwendet werden. Die Adresseinstellung erfolgt im hexadezimalen Zahlensystem. Der
Wahlschalter LOW ist für das niederwertige Digit, der Schalter HIGH für das
höherwertige Digit.

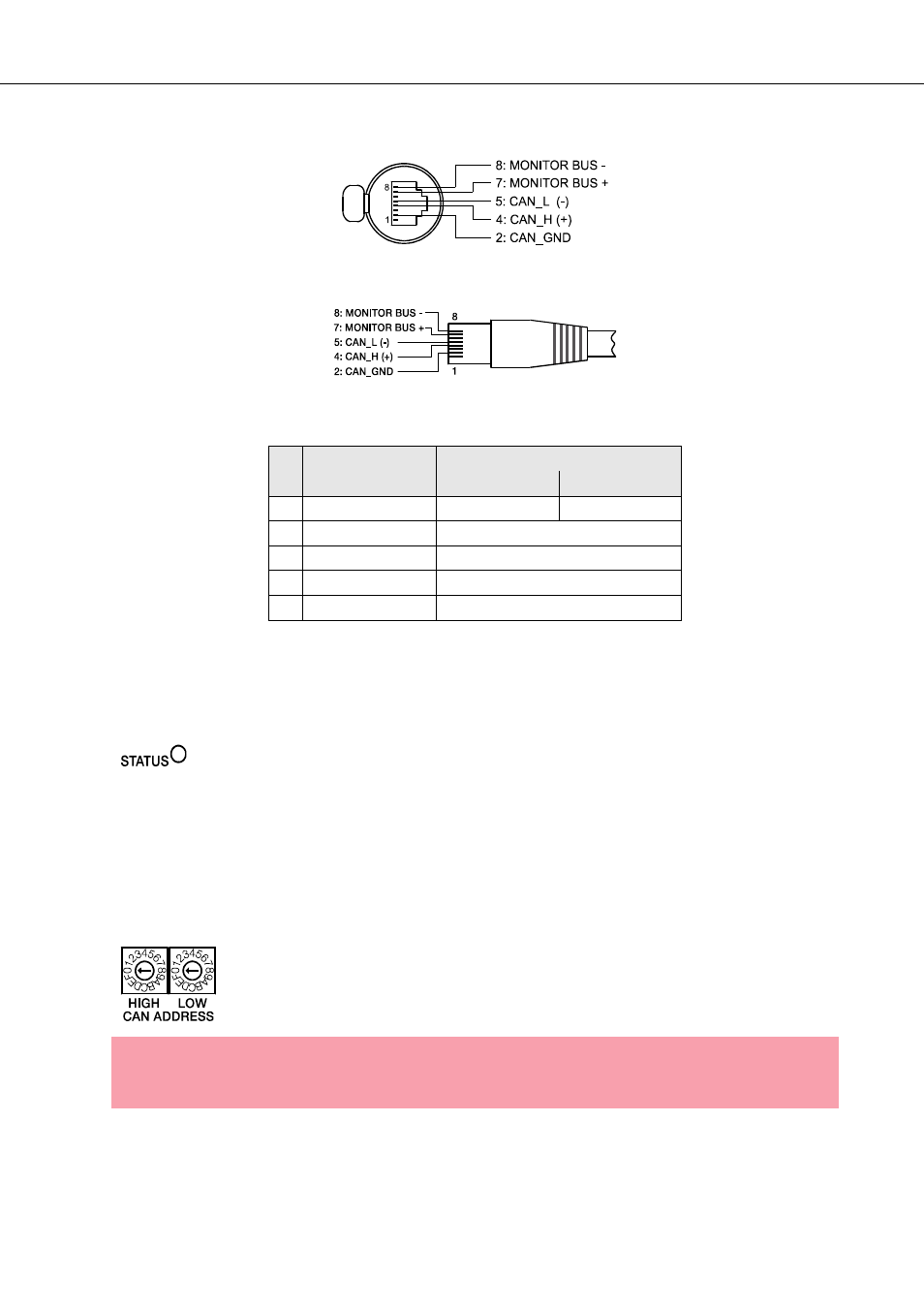

Abbildung 4.7: Belegung der CAN-Buchse
Abbildung 4.8: Belegung des CAN-Steckers
Pin Name
Kabelfarbe nach
T568A T568B
2 CAN_GND Grün Orange
4 CAN_H (+) Blau
5 CAN_L (-) Blau gestreift
7 MONITOR BUS + Braun gestreift
8 MONITOR BUS - Braun
Tabelle 4.2: Übersicht CAN-Stecker
ACHTUNG:
Jede Adresse darf im System nur einmal vorkommen, da es sonst zu Netzwerk-
Konflikten kommt.
