PowerH SERIES
88 Bedienungsanleitung
LEDs, Kontrollleuchten oder Relais können direkt angesteuert werden. Der +5V Referenzanschluss dient
zur Versorgung der extern angeschlossenen Elemente.
8 RS-232 Schnittstelle
Die RS-232 Schnittstelle dient der Verbindung des RCM-26 mit Mediensteuerungssystemen bzw.
Gebäudemanagementsystemen. Über RS-232 können sämtliche Parameter gesteuert und abgefragt
werden. Die Kommunikation erfolgt über ein einfach zu implementierendes ASCII-Protokoll.
Programmierhinweise und eine vollständige Protokollbeschreibung sind in der IRIS-Net™-Dokumentation
enthalten.
In folgender Abbildung sind die im RCM-26 verwendeten Pins der RS-232 Schnittstelle angegeben. Das
zur Verbindung des RCM-26 mit einem anderen Gerät verwendete RS-232-Kabel sollte eine Länge von 15
Meter nicht überschreiten.
Die RS-232-Schnittstelle im RCM-26 hat eine feste Werkseinstellung, die in folgender Tabelle angegeben
ist. Ein angeschlossenes Gerät (z. B. PC mit Terminalprogramm, Mediensteuerung) muss identisch
konfiguriert sein, damit eine Datenübertragung möglich ist.
Remote-Control-Netzwerk
Der CAN-Bus verwendet als Netzwerktopologie die so genannte „Bus- oder Linien-Topologie“. Das heißt,
alle Teilnehmer sind an einer einzigen Zweidrahtleitung (Twisted-Pair-Kabel, geschirmt oder ungeschirmt)
angeschlossen, wobei die Verkabelung von einem Busteilnehmer zum nächsten verlaufen muss. Jedes
Gerät kann hierbei uneingeschränkt mit jedem anderen Gerät kommunizieren. Dabei ist es grundsätzlich
egal, ob der Busteilnehmer ein RCM-26, ein USB-CAN-Converter oder ein anderes Gerät ist. Somit kann
das RCM-26 an beliebiger Stelle am CAN-Bus betrieben werden. Insgesamt können bis zu 100 Geräte an
einem CAN-Bus angeschlossen werden.
ACHTUNG:
Der maximal zulässige Strom am Ausgang +5V beträgt 200 mA.

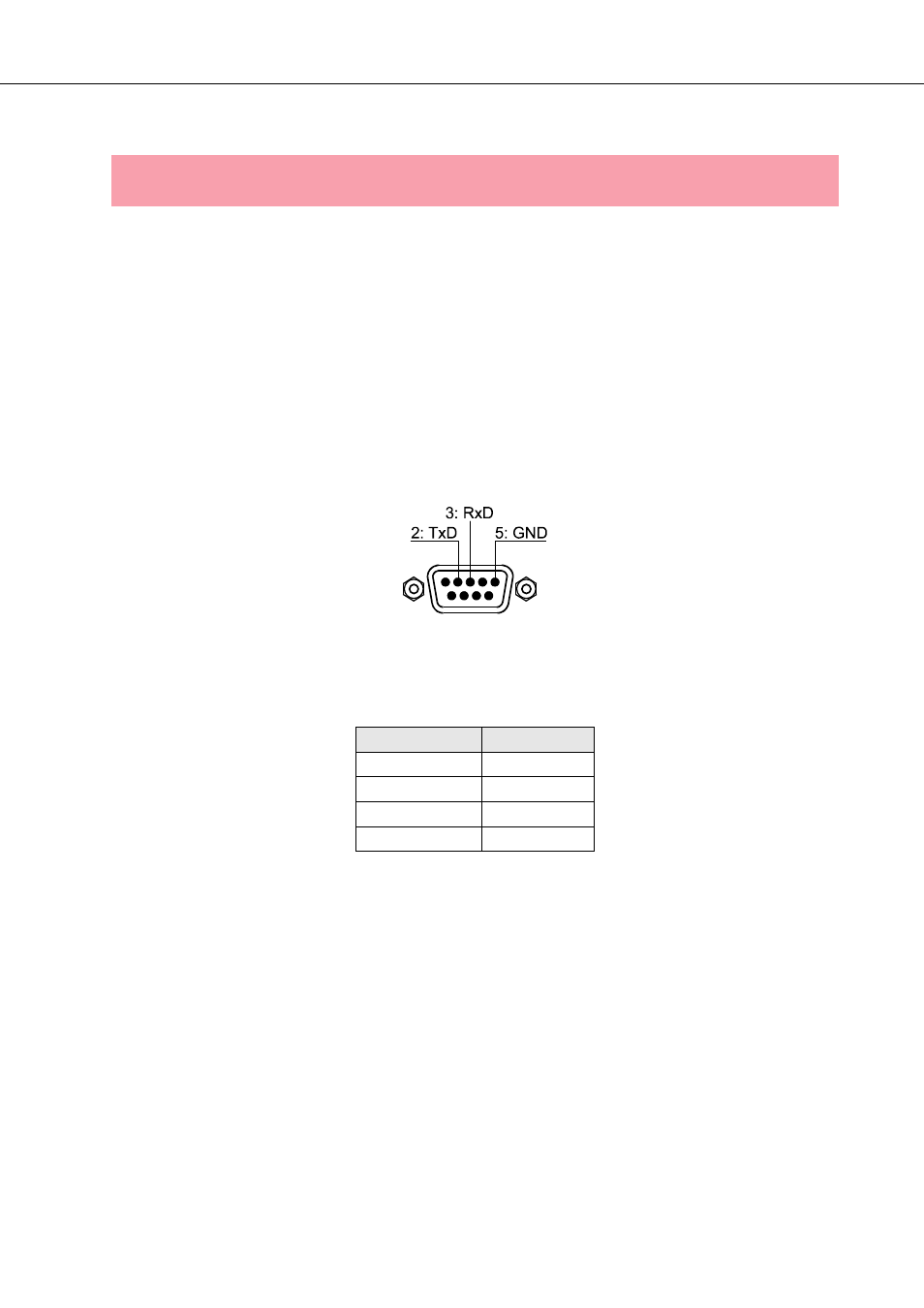

Abbildung 4.9: Belegung der RS-232-Schnittstelle
Parameter Wert
Datenbits 8
Paritybit -
Stoppbit 1
Geschwindigkeit 19200 bit/s
Tabelle 4.4: Parameter der RS-232-Schnittstelle
