PowerH SERIES
66 Bedienungsanleitung
Menüführung Endstufe
Nach dem Einschalten der Endstufe wird der Startbildschirm mit der Typenbezeichnung der Endstufe
angezeigt. Nach einigen Sekunden wird die Statusanzeige der Endstufe dargestellt. In der obersten Zeile
wird immer die Bezeichnung der Endstufe angezeigt. Die zweite und dritte Zeile liefert einen Überblick
über den aktuellen Zustand der Endstufe. Ist in die Endstufe z.B. ein RCM-26 eingebaut, werden
zusätzliche Informationen dargestellt.
Durch Betätigung der Up/Down-Tasten kann in der unteren Zeile der Statusanzeige geblättert werden. In
folgender Tabelle sind die dabei nacheinander angezeigten Informationen zusammengefasst.

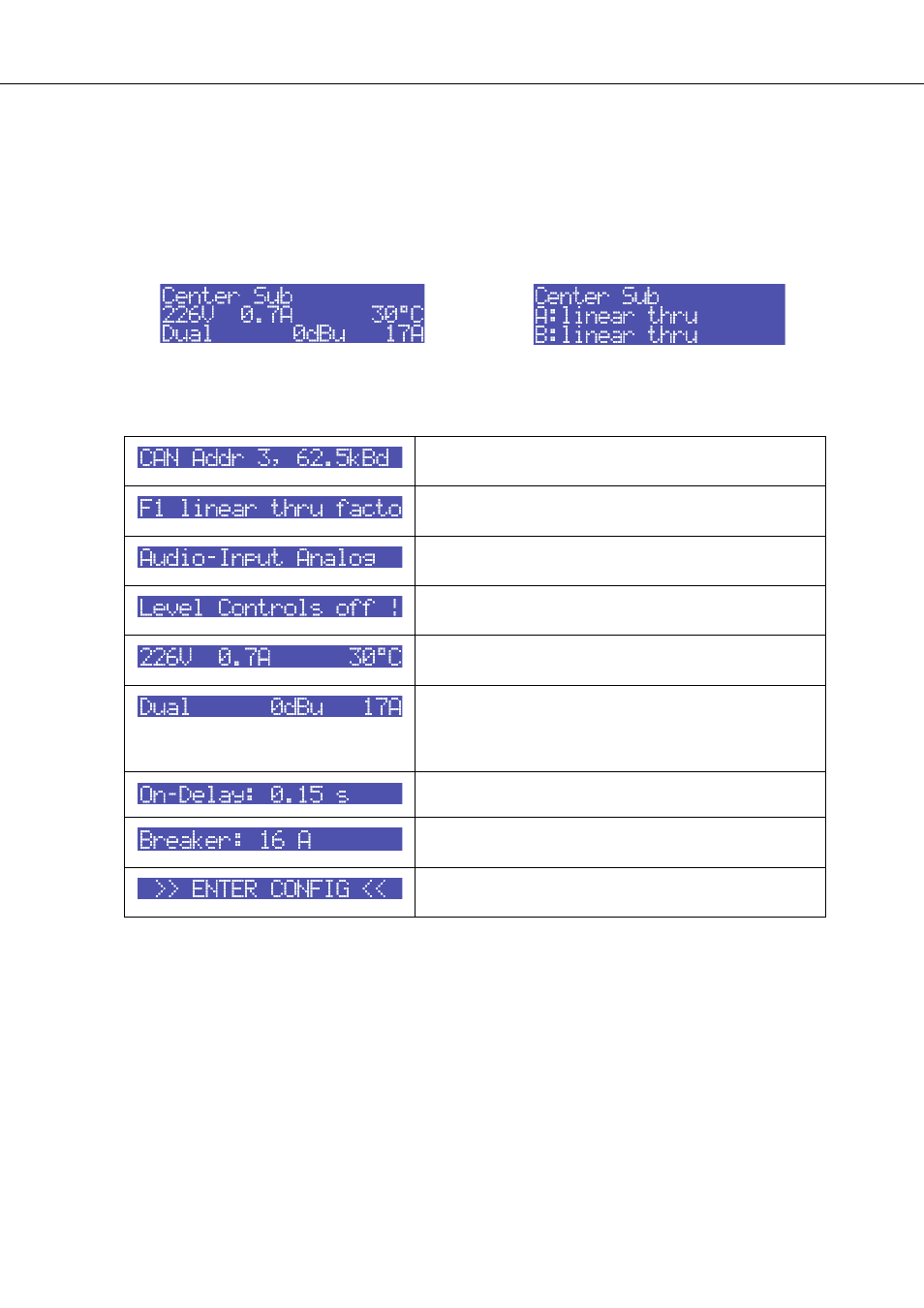

Abbildung 3.3: Statusanzeige der Endstufe ohne bzw. mit eingebautem RCM-26 (Beispiel)
Eingestellte CAN-Adresse und CAN-Baudrate
(nur bei eingebautem RCM-26)
Bezeichnung des aktuell verwendeten Presets
(nur bei eingebautem RCM-26)
In Betrieb befindlicher Audioeingang der Endstufe
(nur bei eingebautem RCM-26)
Zustand der Eingangspegel-Regler an der Frontblende
(nur bei eingebautem RCM-26)
Anzeige von Netzspannung (True RMS) und Netzstrom-
aufnahme (True RMS) sowie Temperatur der Endstufe.
Anzeige der Schaltung der Audio-Eingänge, der Betrieb-
sart der Endstufenblöcke und der Parameter der Schutz-
schaltung Mains Circuit Breaker Protection falls dessen
Werkseinstellung geändert wurde
Anzeige der Einschaltverzögerung der Endstufe
Aktueller Parameter für die Schutzschaltung Mains Cir-
cuit Breaker Protection
Betätigung der ENTER-Taste wechselt in das Konfigura-
tionsmenü CONFIG.
Tabelle 3.1: Übersicht Statusanzeige
