PowerH SERIES
Bedienungsanleitung 53
Rückseite

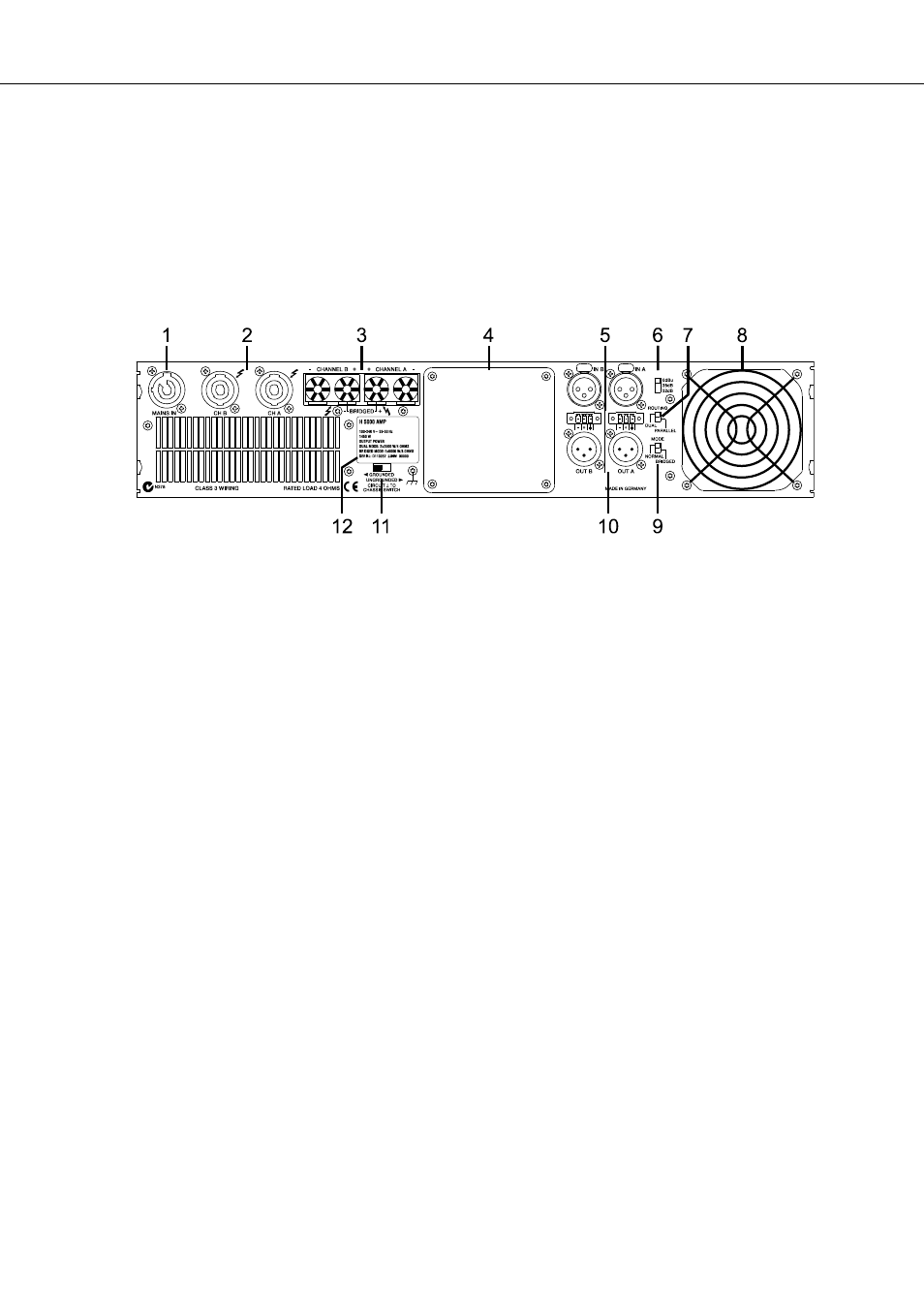

Abbildung 2.2: H2500/H5000 Rückseite
1 Netzeingang PowerCon® (MAINS IN)
2 Endstufenausgangsbuchsen Speakon™ (CH A, CH B)
3 Endstufenausgangsklemmen (CHANNEL A, CHANNEL B, BRIDGED)
4 Erweiterungssteckplatz
5 Audioeingänge XLR und Phoenix (IN A, IN B)
6 Schalter Eingangsempfindlichkeit/Gain
7 Schalter Betriebsart Audioeingänge (ROUTING)
8 Lüfter
9 Schalter Betriebsart Endstufenausgänge (MODE)
10 Audioausgänge XLR (OUT A, OUT B)
11 Schalter Groundlift (CIRCUIT ⊥ TO CHASSIS SWITCH)
12 Typenschild
