PowerH SERIES
102 Mode d’emploi
1. P
d
= Puissance dissipée
2. 1 BTU = 1055.06 J = 1055.06 Ws
3. Modulation sinusoïdale (1 kHz)
4. Bruit rose EN60065 / 7. Edition
5. 10 % au-dessus de la tension secteur
Les facteurs suivants permettent un calcul proportionnel direct du courant secteur (I
mains
) pour différentes
alimentations secteur : 100 V = 2.3, 120 V = 1.9, 220 V = 1.05, 240 V = 0.97.

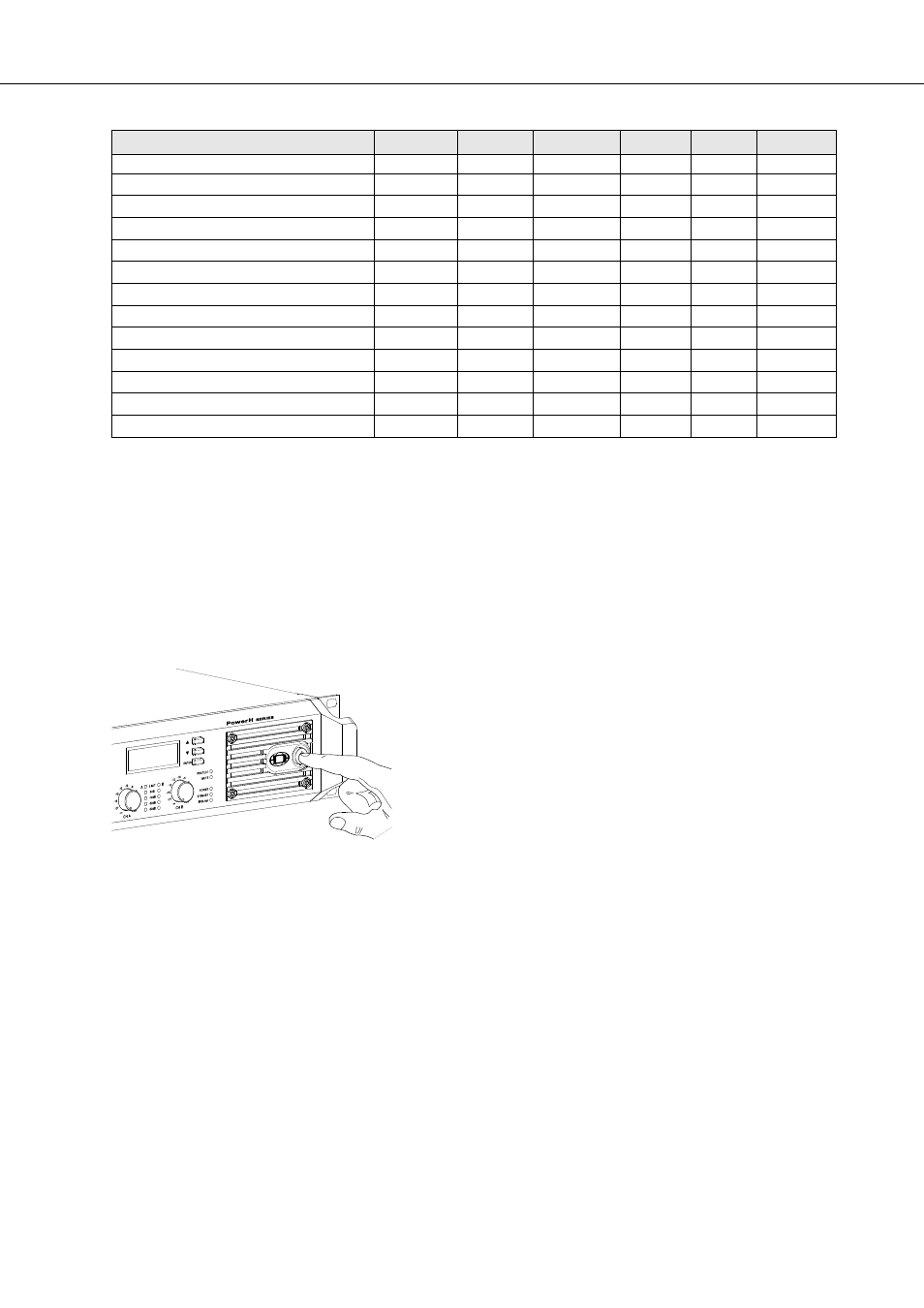

2.3 Interrupteur secteur
L’interrupteur secteur, en face avant, déconnecte l’ampli de
puissance du secteur. Appuyer sur cet interrupteur lance la
phase de démarrage de l’ampli de puissance. Un circuit «soft
start» compense l’appel de courant et évite ainsi au coupe-cir-
cuit automatique de réagir lors de la mise sous tension de
l’amplificateur de puissance. La mise sous tension des haut-
parleurs est retardée d’environ 2 secondes via des relais de sor-
tie, ce qui supprime très efficacement tout bruit éventuel de
mise sous tension, qui sinon serait diffusé par les haut-parleurs.
Le témoin MUTE s’allume pendant cette temporisation.
H5000 U
mains
in V I
mains
in A P
mains
in W P
out
in W
P
d
in W 1 BTU/hr 2
Au repos 230 0.7 78 - 78 266
Puissance de sortie Max. @ 8 Ω 3 230 24.5 4089 2 x 1500 1089 3716
Puissance de sortie Max. @ 4 Ω 3 230 40.9 7137 2 x 2500 2137 7292
1/3 Puissance de sortie Max. @ 4 Ω 3 230 18.1 2927 2 x 833 1260 4300
1/8 Puissance de sortie Max. @ 4 Ω 3 230 6.2 877 2 x 313 252 860
1/8 Puissance de sortie Max. @ 4 Ω 4 230 9.6 1450 2 x 313 806 2750
1/8 Puissance de sortie Max. @ 4 Ω 4 5 253 11.6 1944 2 x 378 1188 4053
Mode Normal (-10 dB) @ 4 Ω 3 230 9.2 1368 2 x 250 868 2962
Puissance de sortie nominale (0 dB) @ 4 Ω 3 230 37.5 6445 2 x 2100 2245 7660
Mode Alerte (Alarme) (-3 dB) @ 4 Ω 3 230 22.7 3760 2 x 1050 1660 5664
Puissance de sortie Max. @ 2 Ω 3 230 44.3 8180 2 x 3500 1180 4026
1/8 Puissance de sortie Max. @ 2 Ω 3 230 15.3 2427 2 x 438 1552 5296
1/8 Puissance de sortie Max.@ 2 Ω 4 230 13.6 2105 2 x 438 1230 4197
