PowerH SERIES
Mode d’emploi 101
Pendant l’installation, toujours débrancher l’amplificateur de puissance du secteur. Connecter l’amplifica-
teur de puissance uniquement sur le réseau électrique principal, correspondant aux spécifications indi-
quées sur la plaque d’identification.
Fonctionnement sur le secteur et températures résultantes
Les tableaux suivants vous apporteront une aide précieuse dans la détermination du choix de l'alimenta-
tion et des câbles. Le courant secteur est converti en signal de sortie afin d’alimenter les haut-parleurs
connectés mais aussi en chaleur. La différence entre le courant utilisé et la puissance restituée est appe-
lée perte de puissance ou dissipation (P
d
). La quantité de chaleur résultant de la dissipation de puissance
a tendance à rester prisonnière du rack et doit être expulsée par des moyens appropriés. Le tableau sui-
vant a pour objet de vous aider à calculer les températures à l'intérieur d'une armoire de rack et les
moyens de ventilation nécessaires.
La colonne “P
d
” indique la dissipation en fonction des différent modes de fonctionnement. La colonne
“BTU/hr” indique la quantité de chaleur dispensée par heure.

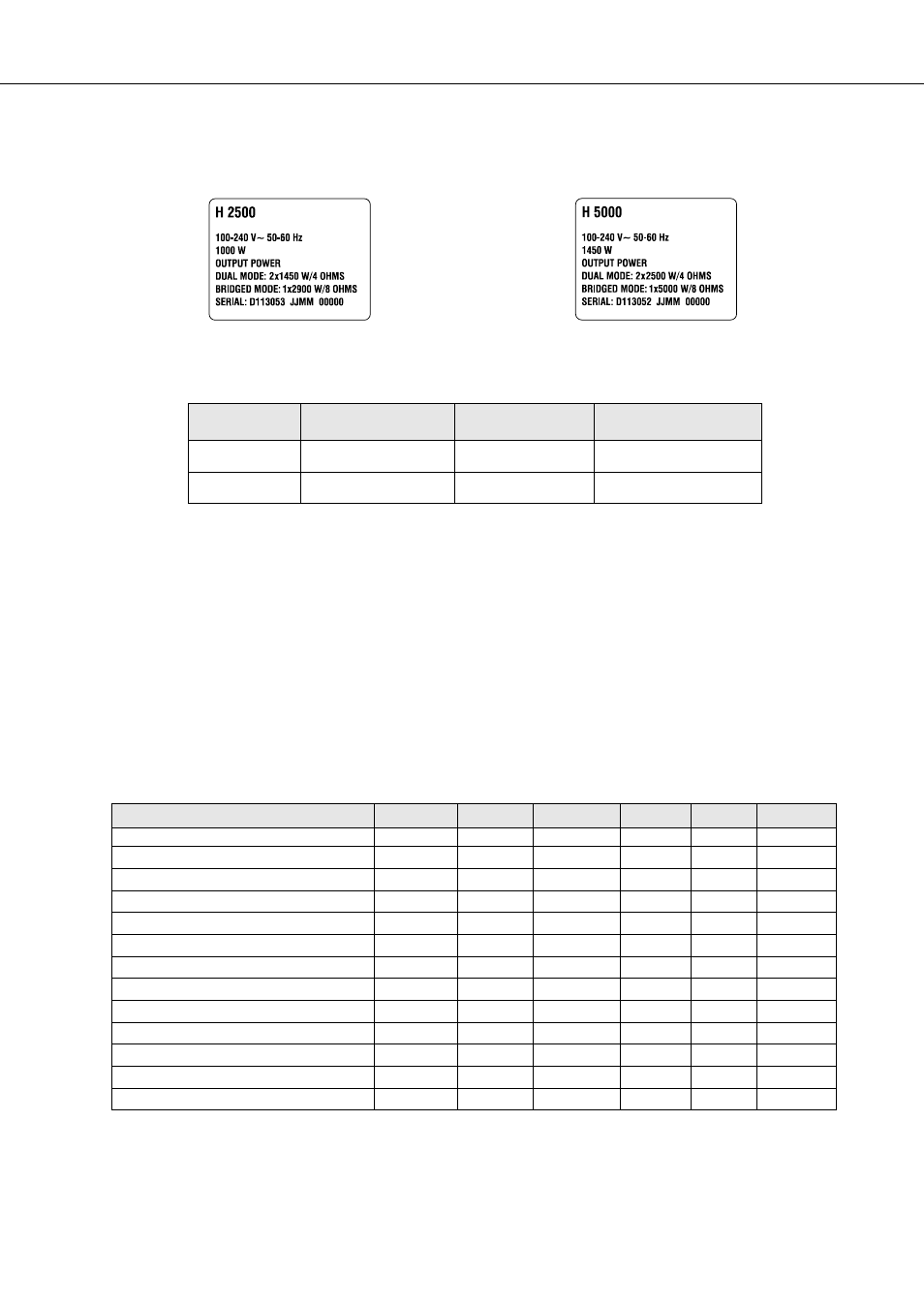

Illustration 2.3 : Plaque d’identité du H2500/H5000
Appareil Tension Fréquence Consommation
H2500 100-240 V 50-60 Hz 1000 W
H5000 100-240 V 50-60 Hz 1450 W
Tableau 2.4 : Caractéristiques de l’unité d’alimentation
H2500 U
mains
in V I
mains
in A P
mains
in W P
out
in W
P
d
in W 1 BTU/hr 2
Au repos 230 0.7 70 - 70 239
Puissance de sortie Max. @ 8 Ω 3 230 15.3 2420 2 x 850 720 2457
Puissance de sortie Max. @ 4 Ω 3 230 25.7 4300 2 x 1450 1400 4777
1/3 Puissance de sortie Max. @ 4 Ω 3 230 14.7 2325 2 x 483 1358 4635
1/8 Puissance de sortie Max. @ 4 Ω 3 230 6.2 875 2 x 181 513 1749
1/8 Puissance de sortie Max. @ 4 Ω 4 230 6.7 1000 2 x 181 588 2005
1/8 Puissance de sortie Max. @ 4 Ω 4 5 253 7.1 1105 2 x 219 666 2274
Mode Normal (-10 dB) @ 4 Ω 3 230 5.6 775 2 x 145 485 1655
Puissance de sortie nominale (0 dB) @ 4 Ω 3 230 23.5 3900 2 x 1200 1500 5118
Mode Alerte (Alarme) (-3 dB) @ 4 Ω 3 230 16.7 2665 2 x 600 1465 4999
Puissance de sortie Max. @ 2 Ω 3 230 39.6 6920 2 x 2000 2920 9963
1/8 Puissance de sortie Max. @ 2 Ω 3 230 9.1 1345 2 x 238 870 2969
1/8 Puissance de sortie Max.@ 2 Ω 4 230 9.1 1335 2 x 238 860 2934
