Installationsanleitung
91

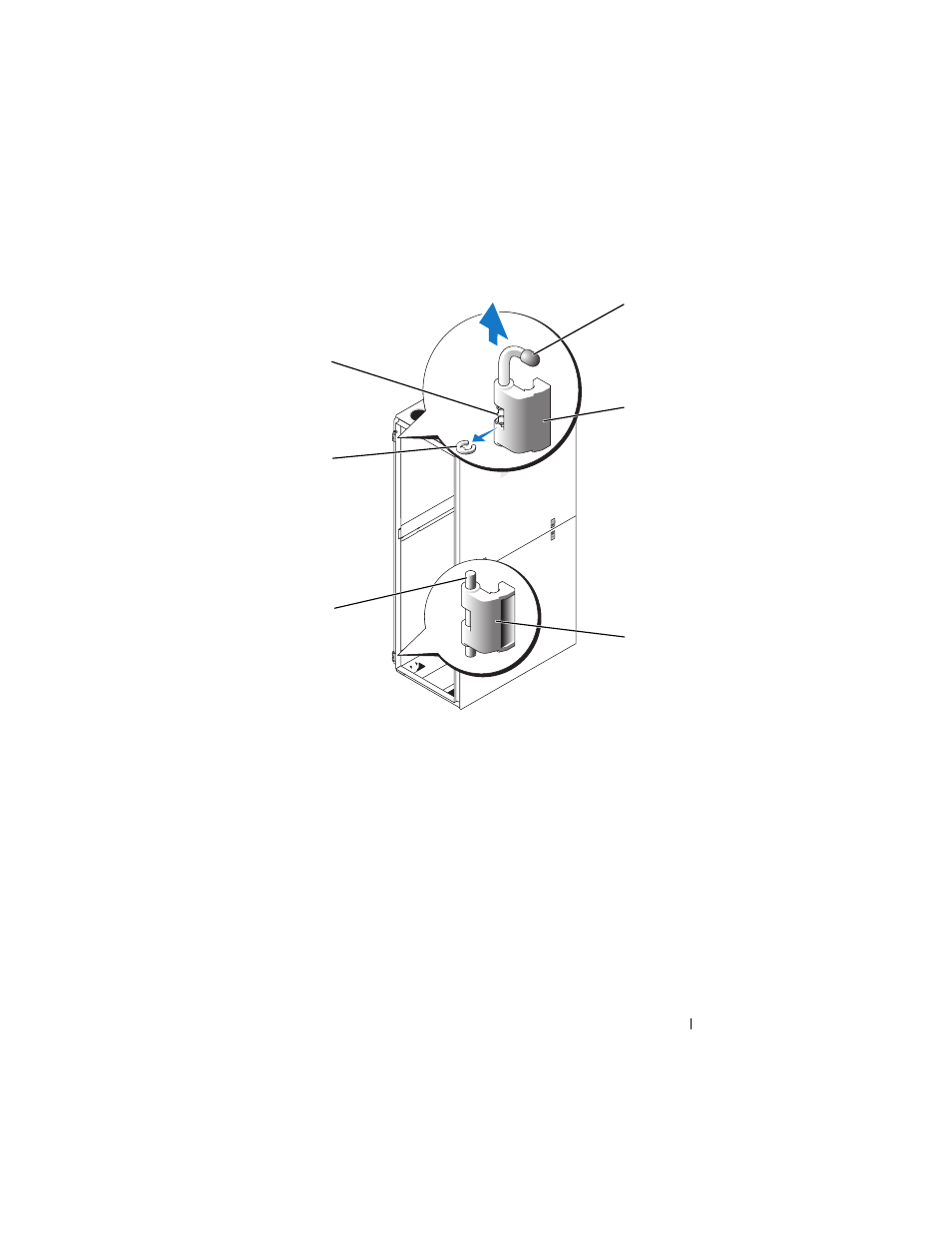

Abbildung 1-6. Scharniere für die vordere Tür abnehmen
c Nehmen Sie die Scharnierfeder aus dem Scharniergehäuse.
d Bewahren Sie den Scharnierstift, den Halteclip und die Feder gut auf.
e Entfernen Sie mit einem 4-mm-Inbusschlüssel die Inbusbolzen, mit
deren Hilfe das Scharniergehäuse am Rack befestigt ist. Bewahren Sie
die Bolzen zusammen mit dem Scharnierstift, dem Halteclip und
der Scharnierfeder auf.
f Drehen Sie das Scharniergehäuse um 180 Grad, sodass die
Scharnierstiftlöcher sich auf der rechten Seite des Scharnierloches
befinden (siehe Abbildung 1-7).
1 Scharnierstift 2 Oberes Scharniergehäuse
3 Unteres Scharnier 4 Scharnierleiste
5 Halteklammer 6 Scharnierfeder
1
6
5
2
3
4
