Guía de instalación
167

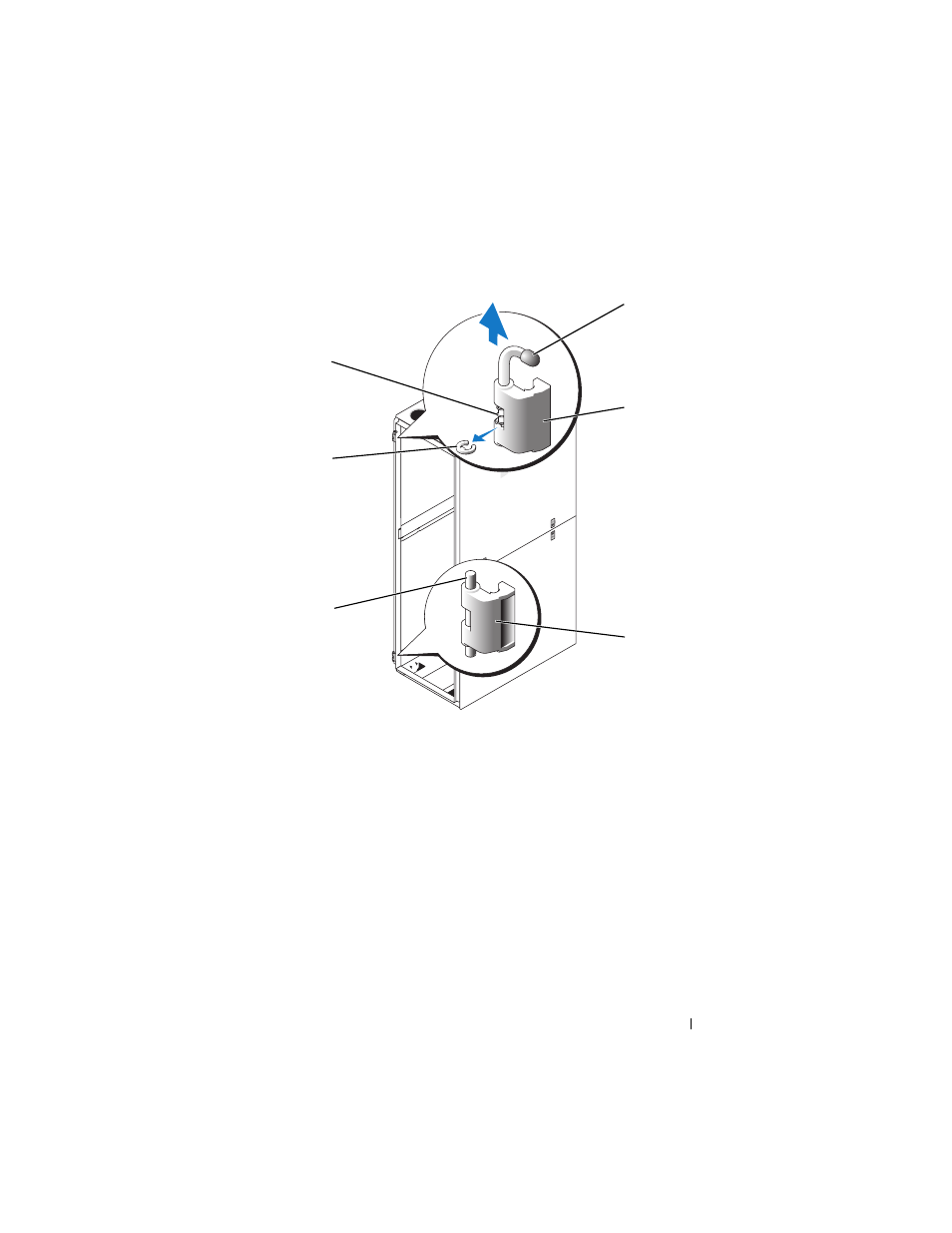

Ilustración 1-6. Extracción de las bisagras de la puerta frontal
c Extraiga el muelle de la bisagra del herraje móvil.
d Coloque el pasador, el gancho de retención y el muelle en un lugar
seguro.
e Con la llave Allen de 4 mm, extraiga los pernos Allen que fijan el
herraje móvil al rack y colóquelos en el mismo lugar que el pasador,
el gancho de retención y el muelle del herraje.
f Gire el herraje móvil 180 grados para que los orificios del pasador
queden en el lado derecho del herraje móvil (vea la ilustración 1-7).
1 Pasador 2 Herraje móvil superior
3 Bisagra inferior 4 Pernio
5 Gancho de retención 6 Muelle del herraje
1
6
5
2
3
4
