54
Guide d'installation
i Glissez l'axe dans la charnière dans le logement de la charnière.
j Insérez le clip de retenue en le faisant passer dans la charnière de sorte
qu'il soit placé sous le ressort.
4 Inversez le logement de la charnière inférieure.
a Retirez la vis Allen de fixation du logement de la charnière au rack et
placez-la à l'écart.
b Faites pivoter le logement de la charnière de 180 degrés pour amener
les tourillons à la droite du logement (voir la figure 1-7).
c Repérez les orifices de vis inférieurs sur la partie droite du rack et fixez
le logement de la charnière à cet endroit, avec la vis Allen.
5 Faites pivoter la porte de 180 degrés pour amener les logements de l'axe sur
le côté droit (voir la figure 1-8).

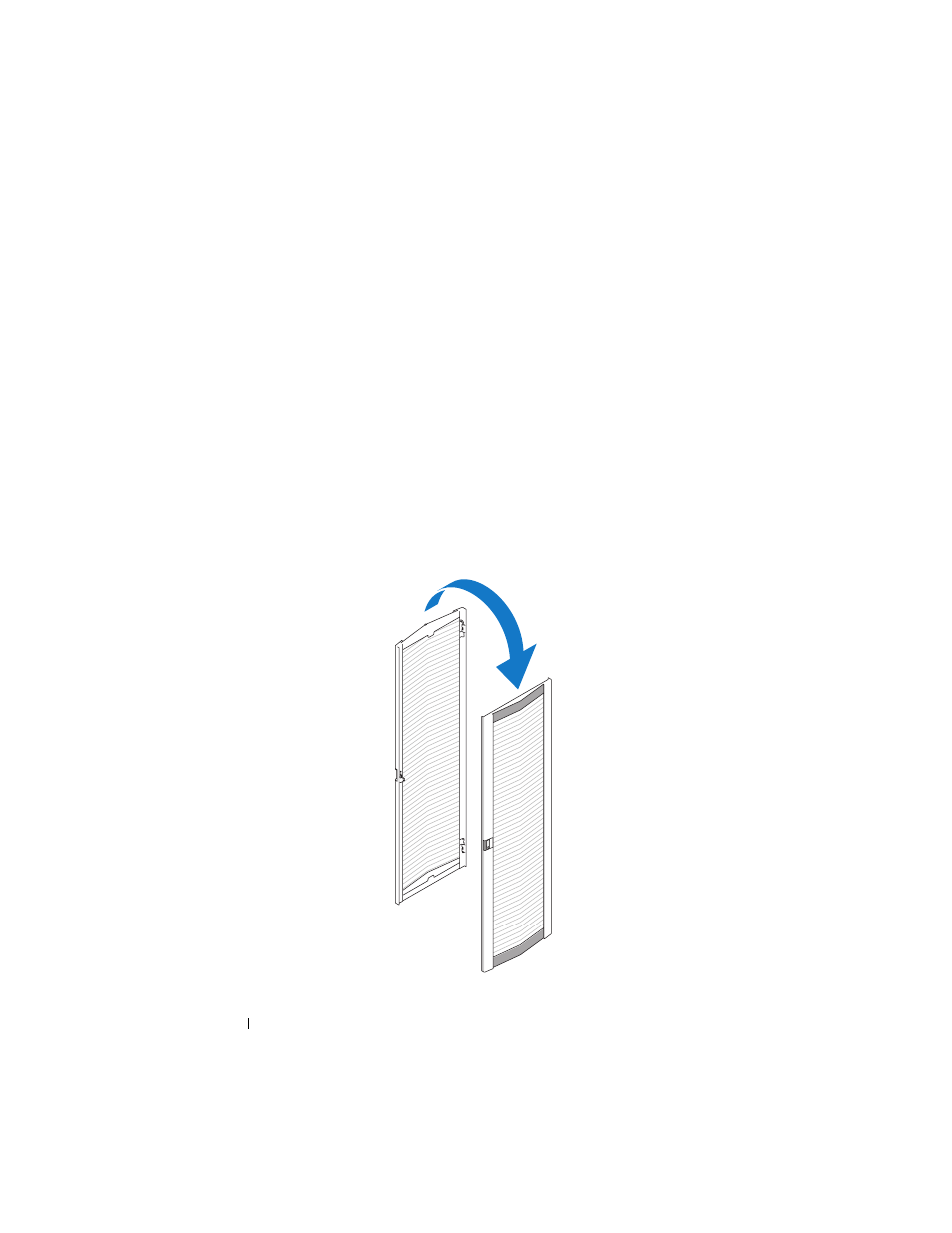

Figure 1-8. Pivotement de la porte avant
