68
Guide d'installation
Retrait et installation des barres de stabilisation de la porte arrière
Vous pouvez retirer les barres inférieure et supérieure de stabilisation
des portes arrière, pour faciliter l'acheminement des câbles.
1 Ouvrez les portes arrière.
2 Tirez les tiges de chaque côté de la barre, et soulevez la barre pour
la dégager du rack (voir la figure 1-17).
3 Après avoir acheminé les câbles, remettez les barres en place en alignant
les languettes avec les trous correspondant dans le rack. Poussez ensuite
les barres jusqu'à ce que les tiges s'enclenchent.

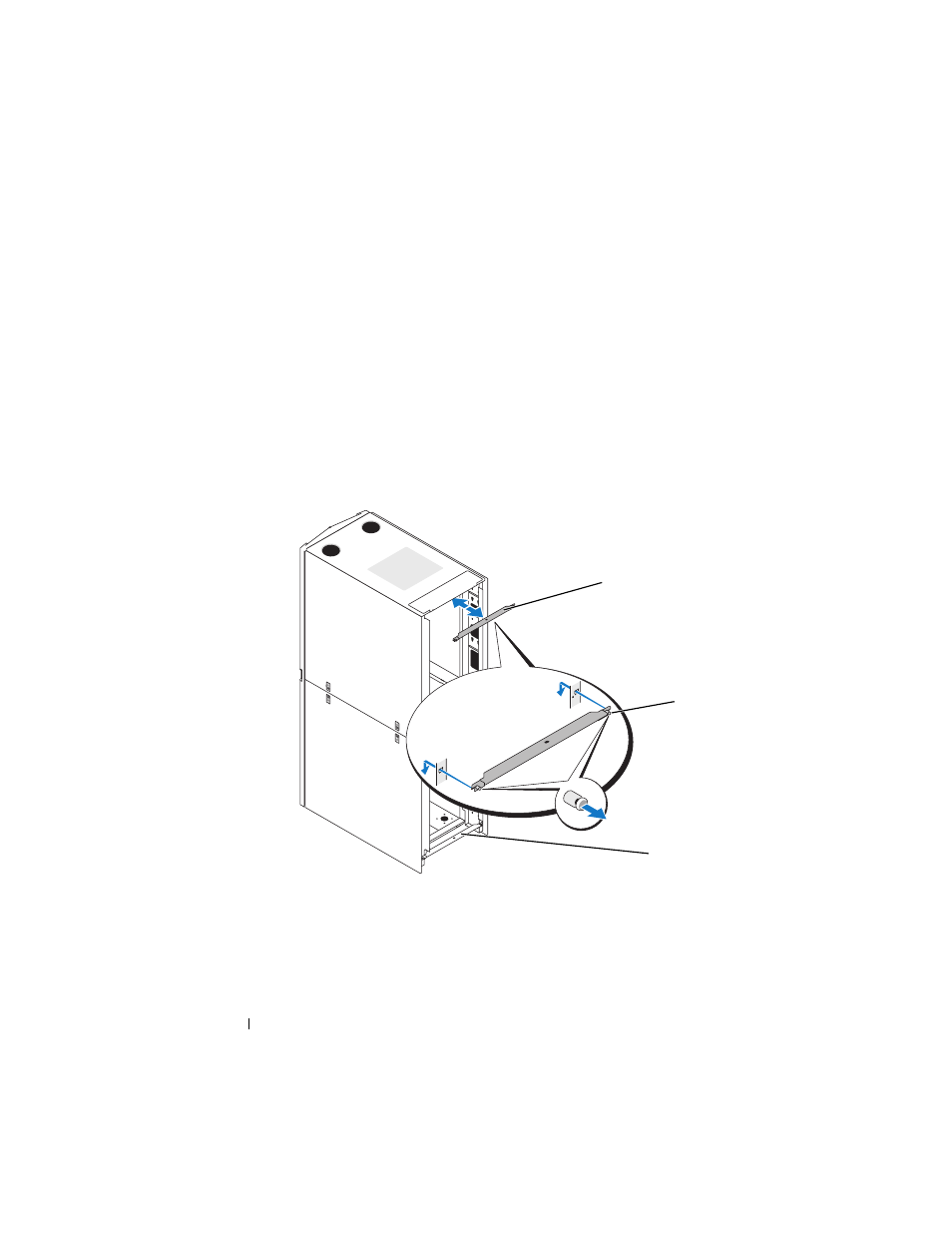

Figure 1-17. Retrait et installation des barres de stabilisation de la porte arrière
1 barre de stabilisation de la porte
arrière (haut) 2 tige (2 par barre)
3 barre de stabilisation de la porte
arrière (bas)
1
3
2
